Revit轴网技巧

  • A+
所属分类:BIM技巧
BIM自学互助QQ群:931726322 | 问题咨询、技术交流、行业精英汇聚,火热开放中...

我们在设计初期通常会将轴网保持锁定以免在设计过程中对轴网进行移动,而当设计进行到一定阶段时我们通常会有改动或是移动轴网的需求,而此时如果想选择所有轴网的话有可能会严重拖慢机器速度(用全选再过滤的方法),那么有没有好的办法能够快速选择所有的轴网然后将其解锁呢?

(1) 这个问题的解决可以引申到一系列类似问题之中:即如何快速选择同类型物体而且最好不通过过滤器,因为过滤器的使用在图元不多的情况下是比较有效的,但是如果当图元数量过多时此时框选后再用过滤器进行过滤就会严重影响速度,最明显的就是如果正好将一大块已经分隔好网格线的幕墙一起选中时,此时我们可以通过以下方式来实现快速的同类别图元的选择;

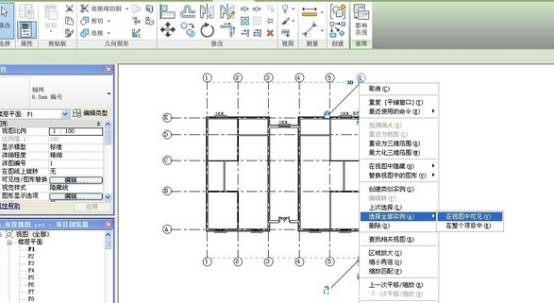

(2)选择单根轴线,然后右键单击选中的轴线,如下图所示在弹出的菜单中左键单击——选择全部实例中的在视图中可见或在正个项目中;

Revit轴网技巧

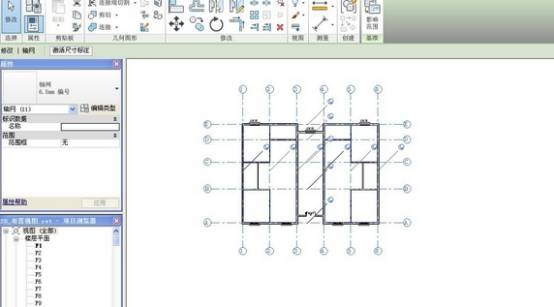

(3)选中后如下图所示,然后点击解锁按钮即可实现对所有轴网的解锁了;

Revit轴网技巧

(4)思路扩展:此处我们仅以轴网为例,实际设计过程中我们可以运用这种方法快速选择项目中同类型的门、窗、柱等各种构件。
