tekla基础梁柱连接自定义节点设置

  • A+
所属分类:BIM技巧
BIM自学互助QQ群:931726322 | 问题咨询、技术交流、行业精英汇聚,火热开放中...

梁柱节点形式多种多样,在这里介绍基础、简单的梁柱自定义节点的设置方法。

1.步骤简述

基础的梁柱连接自定义节点较为简单,零件也较少,只需将零件绘制完成,并通过“定义用户单元”tekla基础梁柱连接自定义节点设置命令,使创建的零件生成自定义节点。

2.制作步骤

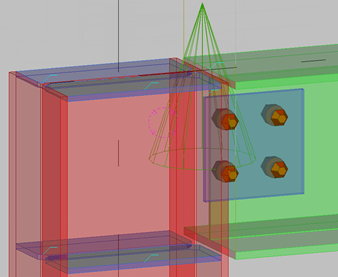

(1)在构件交界处绘制出节点中的所有零件,例如连接板、螺栓和加劲板等。

tekla基础梁柱连接自定义节点设置
tekla基础梁柱连接自定义节点设置

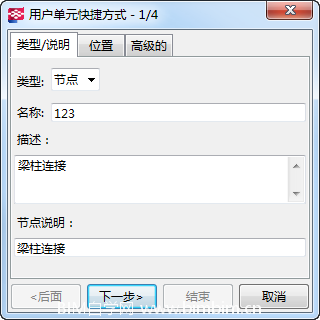

(2)执行“细部>组成>定义用户单元”菜单命令,打开“用户单元快捷方式”对话框。选择后,根据提示选择主、次零件,最终完成自定义节点的设置。

tekla基础梁柱连接自定义节点设置



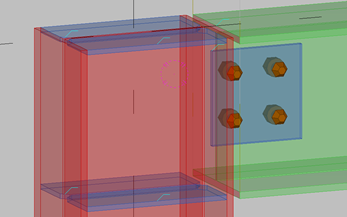

(3)设置完成后,创建的节点处便会出现绿色的节点符号,这说明创建的所有零件都转变为自定义节点。

tekla基础梁柱连接自定义节点设置
