在“类型属性”对话框中修改轴线(例如中段的线类型或用于轴线端点的符号)。

若要修改类型属性,请选择一个图元,然后单击“修改”选项卡轴网类型属性“属性”面板轴网类型属性轴网类型属性(类型属性)。 对类型属性的更改将应用于项目中的所有实例。

名称说明
图形

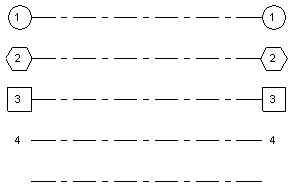

符号用于轴线端点的符号。 该符号可以在编号中显示轴网号(轴网标头 - 圆)、显示轴网号但不显示编号(轴网标头 - 无编号)、无轴网编号或轴网号(无)。

轴网类型属性

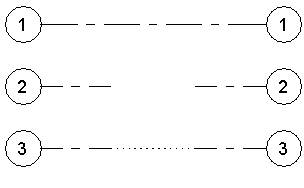

轴线中段在轴线中显示的轴线中段的类型。 选择“无”、“连续”或“自定义”。 请参见关于自定义轴网线

轴网类型属性

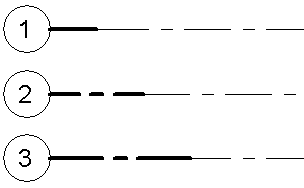

轴线中段宽度如果“轴线中段”参数为“自定义”,则使用线宽来表示轴线中段的宽度。

轴网类型属性

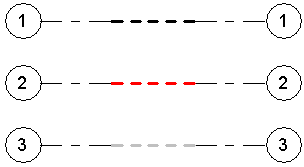

轴线中段颜色如果“轴线中段”参数为“自定义”,则使用线颜色来表示轴线中段的颜色。选择 Revit 中定义的颜色,或定义自己的颜色。 请参见关于颜色

轴网类型属性

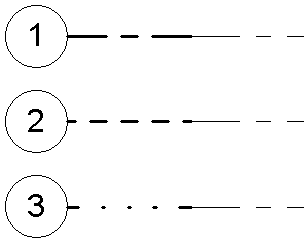

轴线中段填充图案如果“轴线中段”参数为“自定义”,则使用填充图案来表示轴线中段的填充图案。 线型图案可以为实线或虚线和圆点的组合。

轴网类型属性

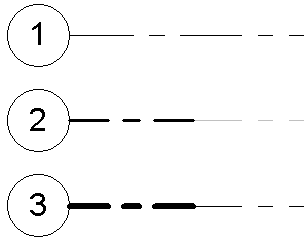

轴线末段宽度表示连续轴线的线宽,或者在“轴线中段”为“无”或“自定义”的情况下表示轴线末段的线宽。

轴网类型属性

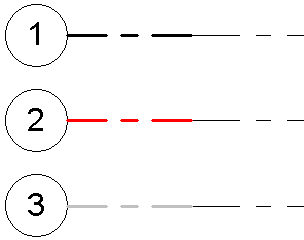

轴线末段颜色表示连续轴线的线颜色,或者在“轴线中段”为“无”或“自定义”的情况下表示轴线末段的线颜色。

轴网类型属性
轴线末段填充图案表示连续轴线的线样式,或者在“轴线中段”为“无”或“自定义”的情况下表示轴线末段的线样式。

轴网类型属性
轴线末段长度在“轴线中段”参数为“无”或“自定义”的情况下表示轴线末段的长度(图纸空间)。

轴网类型属性
平面视图轴号端点 1 (默认)在平面视图中,在轴线的起点处显示编号的默认设置。 (也就是说,在绘制轴线时,编号在其起点处显示。)如果需要,可以显示或隐藏视图中各轴网线的编号。 请参见显示和隐藏轴网编号

轴网类型属性
平面视图轴号端点 2 (默认)在平面视图中,在轴线的终点处显示编号的默认设置。(也就是说,在绘制轴线时,编号显示在其终点处。) 如果需要,可以显示或隐藏视图中各轴网线的编号。 请参见显示和隐藏轴网编号

轴网类型属性
非平面视图轴号(默认)在非平面视图的项目视图(例如,立面视图和剖面视图)中,轴线上显示编号的默认位置:“顶”、“底”、“两者”(顶和底)或“无”。 如果需要,可以显示或隐藏视图中各轴网线的编号。 请参见显示和隐藏轴网编号

轴网类型属性
