REVIT导入鲁班教程

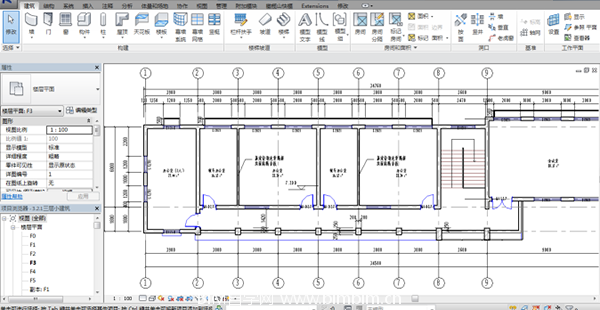

这是revit中的平面图

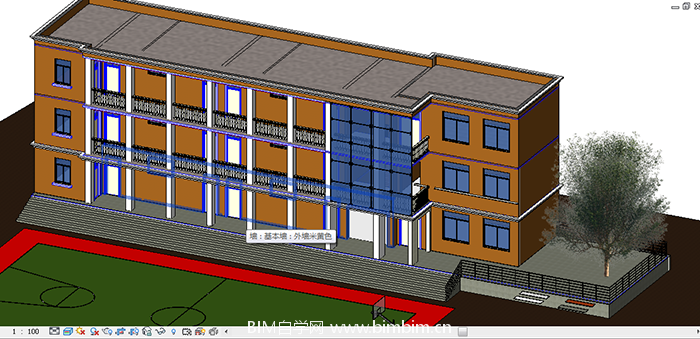

REVIT导入鲁班教程

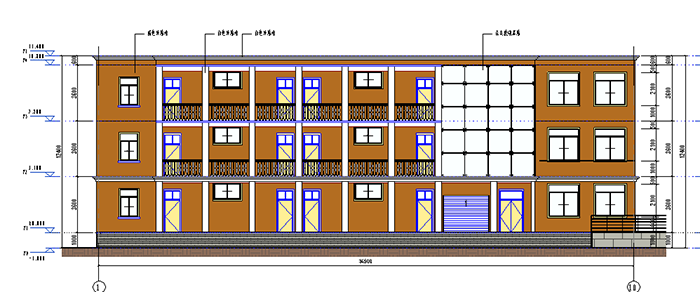

这是revit中的立面图

REVIT导入鲁班教程

REVIT导入鲁班教程

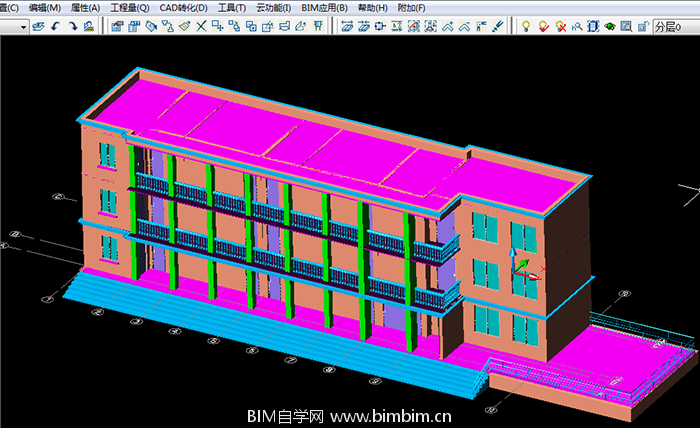

上面是revit和导出到鲁班里的三维整体对比,先说一下这只是建筑模型,测试砌体墙和砖墙以及其他建筑构件导出,下面有结构模型墙梁板柱的测试,revit中是建筑结构分开建模的
再看怎样导出鲁班

REVIT导入鲁班教程

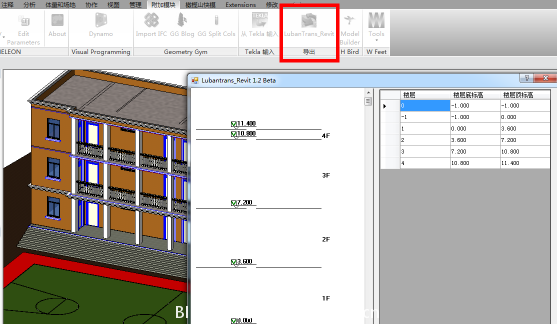

插件安装后在附加模块,注意在平面、立面、三维状态都可以导出到鲁班,不一定要在三维状态下导出。还要注意下,导出楼层你可以在revit里自己选择整体导出或者勾选需要导出的楼层,只需勾选轴网标高前面的小框即可。或者整体从revit导出,到鲁班后再自定义也可以。

REVIT导入鲁班教程

注意导出时有个提醒,有时导出有问题,看看这个提醒帮助。

REVIT导入鲁班教程

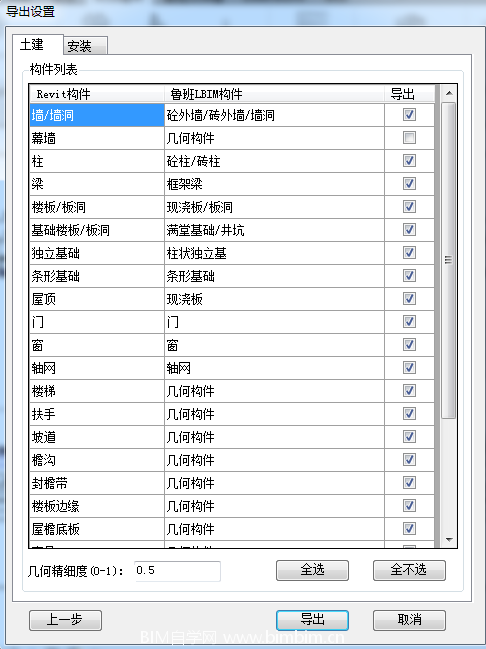

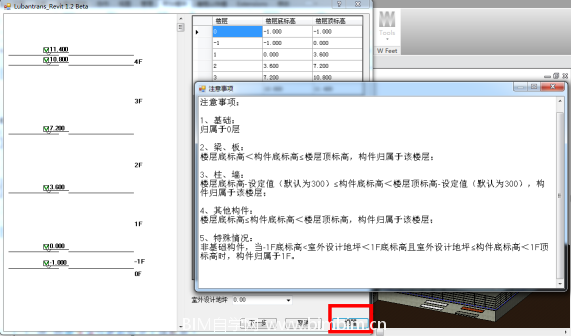

上一步是确定是整体导出还是分楼层导出,点确定后进入这个对话框。要注意的是revit里以上注明了的导入鲁班会变成几何构件。

REVIT导入鲁班教程

鲁班土建、安装都可以从revit里读取数据。这是导出到鲁班安装里面,这个我没试过,貌似不会出现土建里的几何构件问题,安装导出的模型更完整?我不太清楚这个,做安装的可以试下。

REVIT导入鲁班教程

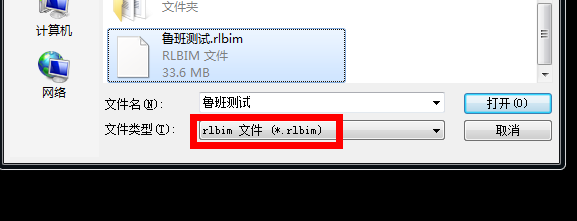

Revit导出到鲁班的是rlbim这种格式,要注意区别下土建钢筋互导的LBIM这种格式。

REVIT导入鲁班教程

REVIT导入鲁班教程

下一步:

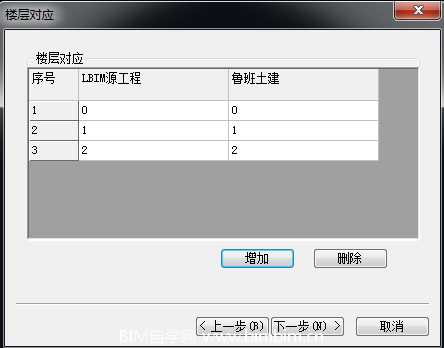

注意下分楼层导入,楼层要对应;

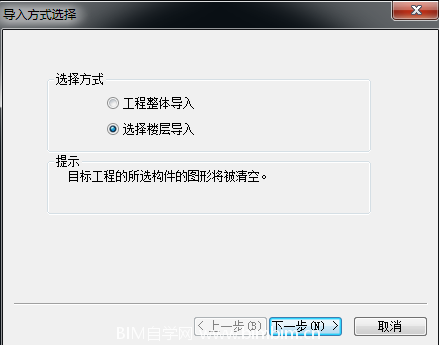

分层和整体导入这两者有什么区别,大伙可以自己摸索下,我一般是整体导入;

REVIT导入鲁班教程

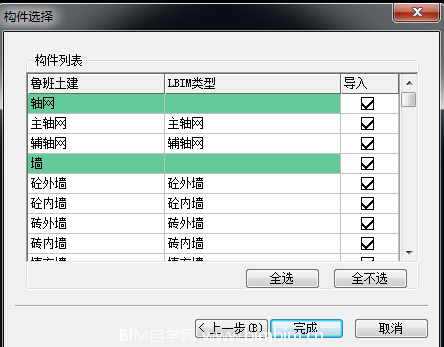

这里你可以自己选择哪些导入,哪些不导入;

REVIT导入鲁班教程

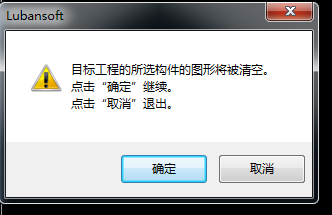

有时会出现这个对话框,那是因为我新建了工程然后再导入,所以导进来会覆盖清空,按确定即可。

REVIT导入鲁班教程

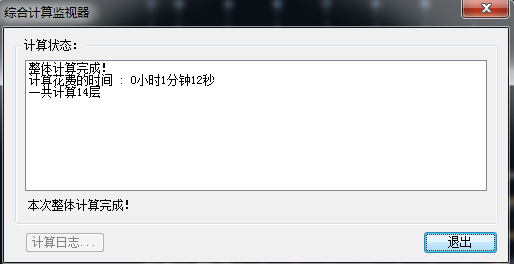

然后就是处理状态进度条,这里要提个建议,鲁班的计算速度能否提高下,可以采取这样的方法:第一次计算时可以全部计算,然后后期修改过的再整体计算时,原来计算过的可以不用计算直接跳过,只计算修改过的关联构件,这样第二次第三次计算就快些。或者增加个预计需要多长时间的框框。

REVIT导入鲁班教程

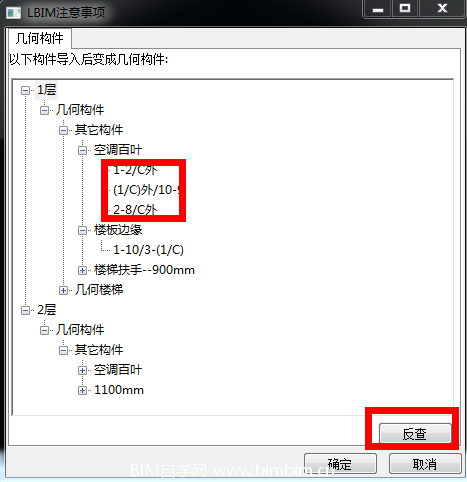

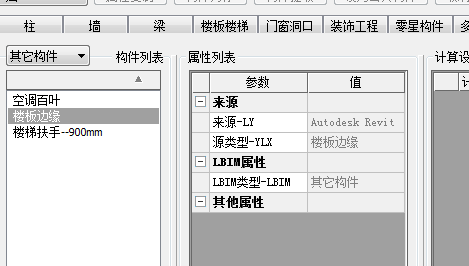

导入成功后会有个提示框,提示哪些构件转化成几何构件,还可以点击定位反查。导入后一些构件会变成几何构件。至于什么是几何构件,就是像长方形正方形这类几何图形一样只有长宽这类属性,比如下图这样,不能在鲁班里计算。

REVIT导入鲁班教程

非几何构件就是我们平时定义的这类构件,包含标高材质截面做法等属性,可以在鲁班里计算出量。

REVIT导入鲁班教程

REVIT导入鲁班教程

REVIT导入鲁班教程

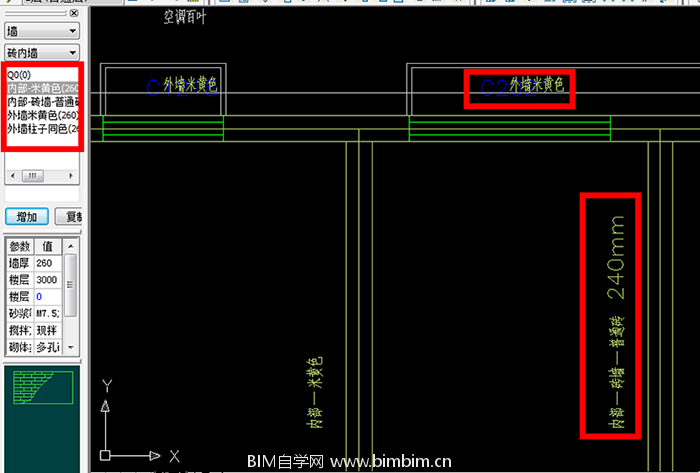

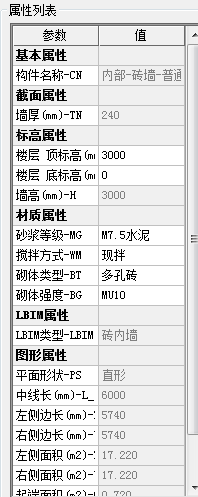

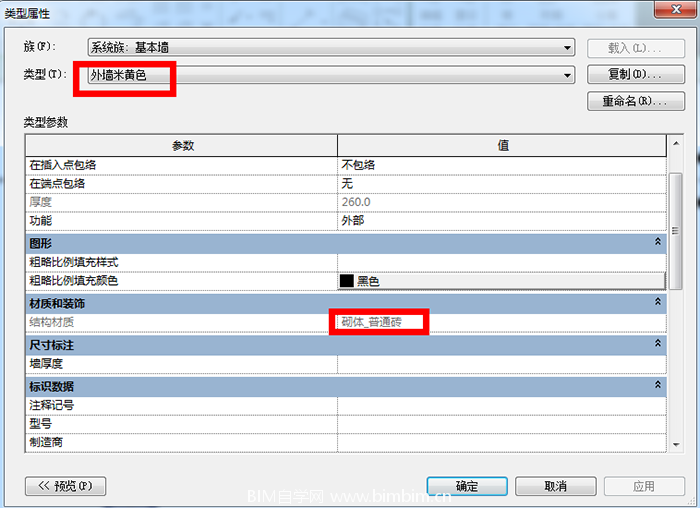

Revit中定义的外墙内墙和导出到鲁班的名称属性完全一致,但是Revit中定义为外部的墙体导进鲁班都变成了内墙,这个需要后期用构件替换处理下。
模型是导出来了,我们平常算量需要的墙梁板柱都是完全转化过来的,除了个别的楼梯扶手等会变成几何构件,但是这类我们可以变通处理,楼梯我们手算或者按投影面积也可以取。算量的大块是墙梁板柱这些是完全对应的。说一下,我这里Revit里是建筑模型,所以没有出现剪力墙,暗柱,框架梁,大伙看到的是砌块墙和砖墙。Revit里建筑结构机电是分来建模的。
下面我测试下结构模型:

REVIT导入鲁班教程

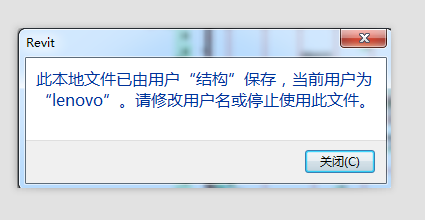

如果是专业协同的话,有时你打开结构专业做的模型会出现这个对话框,这里涉及到Revit工作集权限问题,就是建筑的能否打开结构的模型,能否修改,都需要得到结构的允许。先不说这个,上图看

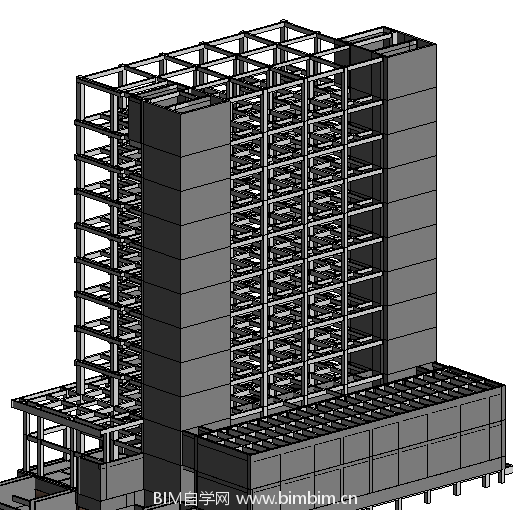

下面是Revit里面的结构模型,现在我测试导出剪力墙、柱和梁,在和导入鲁班的对比。

REVIT导入鲁班教程

REVIT导入鲁班教程

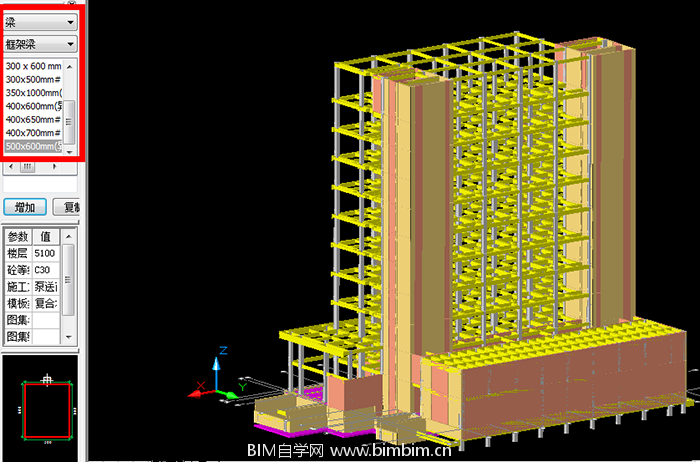

这里转化无法区分框架梁,次梁,都转化成了框架梁。

REVIT导入鲁班教程

REVIT导入鲁班教程

REVIT导入鲁班教程

REVIT导入鲁班教程

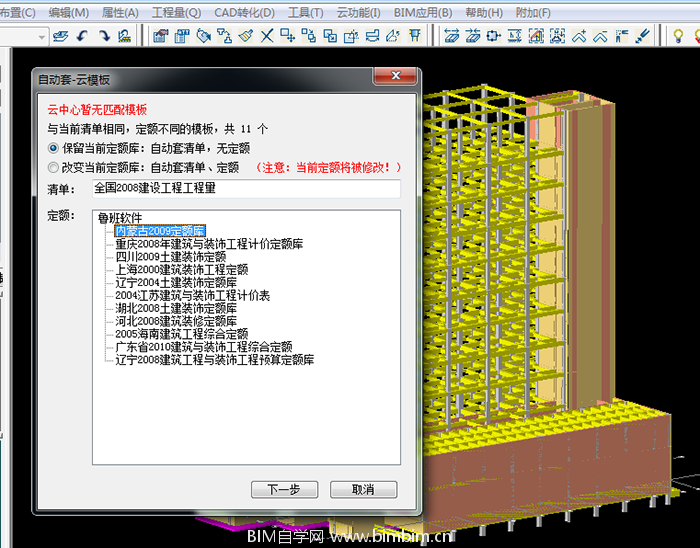

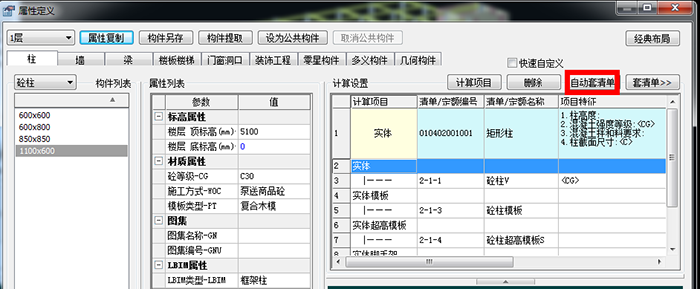

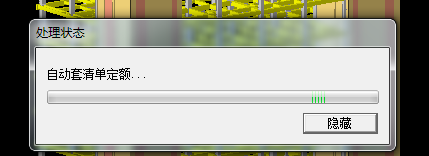

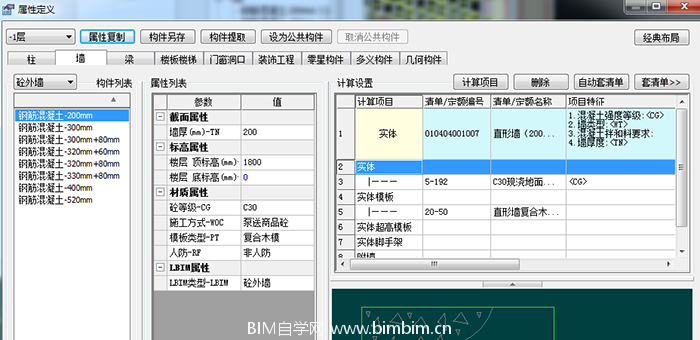

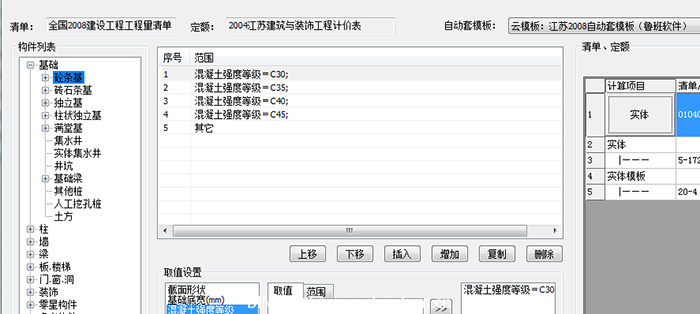

再说下我觉得鲁班被低估的一个地方是云自动套,可能有经验的大伙有自己的一套方法,不过对于像我这样不熟悉定额的人,跟着单位从深圳跑到江苏,要熟悉当地定额计算规则,没有几个月时间摸索套出来的也是错误百出。实话实说,这个功能对于新手或者异地工程比较实用,有经验的可能用处不大。但是不管对于新手还是老手,确实可以省下很多时间,不用一条条套。修改个别定额的时间肯定比全部套短。

REVIT导入鲁班教程

REVIT导入鲁班教程

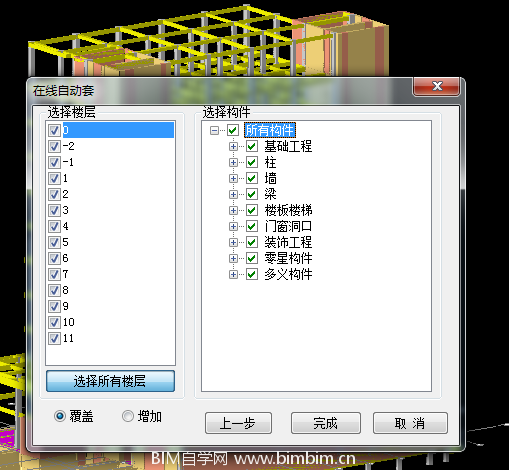

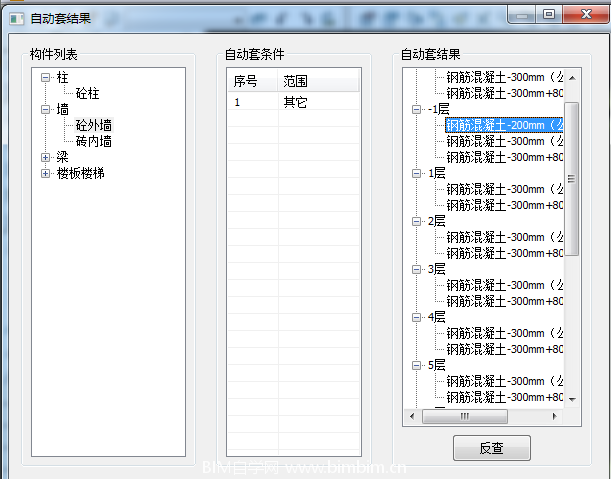

上面是自动套反查结果,直接对应到哪一层哪个构件怎么套定额的。

REVIT导入鲁班教程

REVIT导入鲁班教程

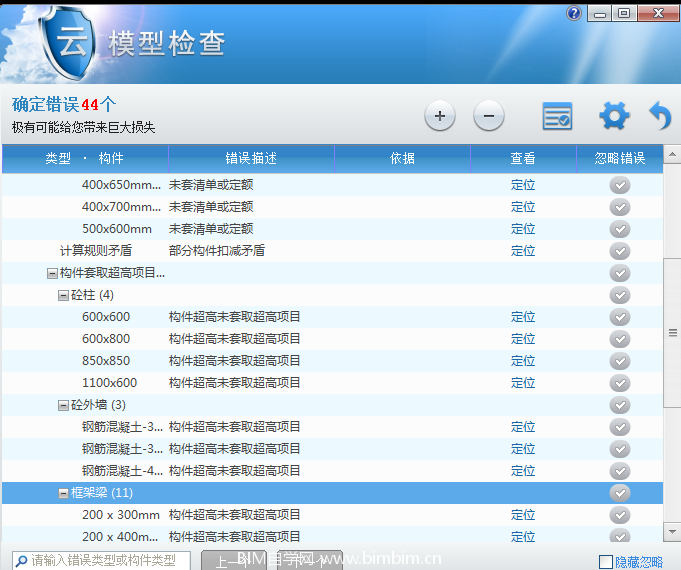

上面是云模型检查。这里要说一下,云模板自动套是鲁班公司已经定制好的,墙梁板柱都一次性到位,工程的所有构件都已经包括。但是每个地区每个工程都有些不一样的,云模板不是百分百准,我最后还是要自己细节调整下,比如我云模板自动套出来的漏套了超高项目。但是云自动套查出来了。这里我不是为鲁班做广告,说实话,有时云模型检查出来的是一些小问题,像卫生间翻边,未套定额,构件重合,规则矛盾等,这些新手容易犯,有经验的可以省去,因为多年的经验他们会有一种惯性和直觉,不容易犯错。但是这个功能还是挺不错的,保险些。

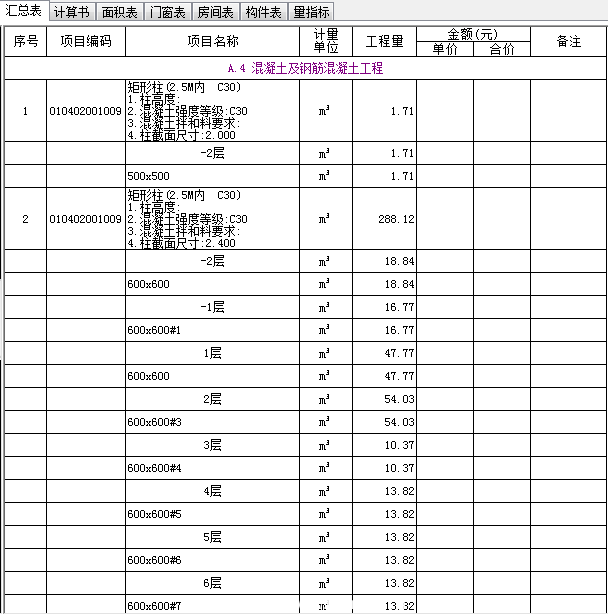

最后计算看报表。

REVIT导入鲁班教程

REVIT导入鲁班教程

这样基本就完成了从Revit到鲁班的数据共享。
