“坡度箭头”工具可创建斜表面。

坡度箭头可用于下列类型的图元:

  • 屋顶
  • 檐底板
  • 楼板
  • 结构楼板
  • 建筑地坪
  • 天花板

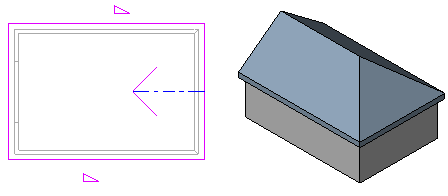

例如,要创建平坦的坡屋顶,可由屋顶边界的下边缘向上边缘绘制一个坡度箭头。

[Revit软件]有关坡度箭头

在绘制坡度箭头时,可以输入属性值来指定其头和尾的高度或坡度值。 坡度箭头的尾部必须位于一条定义边界的绘制线上。该绘制线不能有坡度定义(除非坡度箭头位于顶点上),因为这样将造成同一线段的坡度冲突。

下面的示例显示了双坡屋顶上的屋脊。 坡度箭头属性定义为:“指定”=“坡度”、“尾高度偏移”= 4’ 0”、“坡度”= 9”/12”。

[Revit软件]有关坡度箭头

何时使用坡度箭头

在下列情况下使用坡度箭头

  • 想要在平面视图上绘制坡度。
  • 知道图元平面顶部和底部的高度,而不知道坡度角的值。 例如,可以使用坡度箭头来调整平屋顶,以满足排水点处的特定高度要求。
  • 坡度与表面斜交叉,或者不与边缘成直角。
  • 坡度的起点和终点是表面上的非典型点。
  • 想要创建老虎窗。
