[revit教程]使用坡度箭头创建斜表面


更新时间:2019-05-1308:55:21
  • A+
所属分类:图文教程

在草图模式中,绘制一个坡度箭头在图元上(例如屋顶或楼板)创建斜表面

可以使用此方法在以下类型的图元上创建斜表面

  • 屋顶
  • 檐底板
  • 楼板
  • 结构楼板
  • 天花板
  • 建筑地坪
  1. 如果您未处于草图模式中,请在平面视图中选择图元,然后单击“修改 | <图元>”选项卡 [revit教程]使用坡度箭头创建斜表面“模式”面板 [revit教程]使用坡度箭头创建斜表面[revit教程]使用坡度箭头创建斜表面(编辑边界/迹线/草图)。
  2. 单击“修改 | 创建/编辑边界”[revit教程]使用坡度箭头创建斜表面“绘制”选项卡 [revit教程]使用坡度箭头创建斜表面[revit教程]使用坡度箭头创建斜表面坡度箭头)。
  3. 在绘图区域中绘制坡度箭头:单击一次指定其起点(尾);再次单击指定其终点(头)。

    坡度箭头必须始于现有的绘制线。

    [revit教程]使用坡度箭头创建斜表面
  4. (可选)使用下列方法之一定义斜表面:

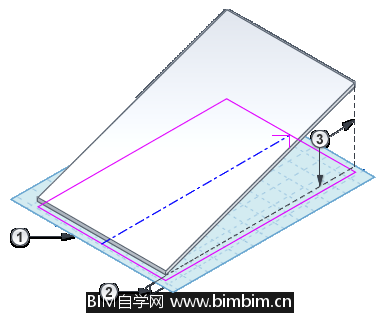

    指定斜表面顶部和底部的高度

    1. 选定坡度箭头后,访问“属性”选项板。
    2. 为“指定”选择“尾高”。
    3. 输入“最低处标高”[revit教程]使用坡度箭头创建斜表面、“尾高度偏移”[revit教程]使用坡度箭头创建斜表面、“最高处标高”[revit教程]使用坡度箭头创建斜表面 和“头高度偏移”[revit教程]使用坡度箭头创建斜表面 的值。
      [revit教程]使用坡度箭头创建斜表面

    指定坡度(坡度高/坡度长)

    1. 选定坡度箭头后,访问“属性”选项板。
    2. 为“指定”选择“坡度”。
    3. 输入“最低处标高”[revit教程]使用坡度箭头创建斜表面、“尾高度偏移”[revit教程]使用坡度箭头创建斜表面 和“坡度”[revit教程]使用坡度箭头创建斜表面 的值。
      [revit教程]使用坡度箭头创建斜表面
  5. 在功能区上,单击 [revit教程]使用坡度箭头创建斜表面(完成编辑模式)。

要查看产生的斜表面,请打开三维视图。
