公司名称:中铁第四勘察设计院集团有限公司

项目地址:中国,湖北武汉

应用软件:

Autodesk ® Revit ®

Autodesk ® Navisworks ®

Autodesk ® Ecotect ® Analysis

Autodesk ® InfraWorks ®

Autodesk ® 3ds Max ®

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

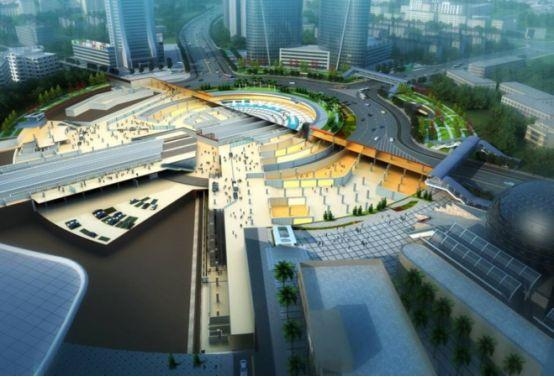

▲武汉光谷综合体鸟瞰效果图

项目概况

武汉光谷综合体项目是在建的全球最大地下综合交通枢纽,位于武汉市东湖国家自主示范区东北光谷广场下方。光谷广场现状为内直径160m,外直径300m的环岛路口。包含3条地铁线车站、2条市政隧道工程及综合利用隧道上部空间设计的地下公共空间工程。总投资60亿元,工程总建筑面积20万㎡,相当于10个标准地铁站。建成后将大大缓解光谷的交通压力,并串联起周围的商业,打造全球最大地下交通枢纽。

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

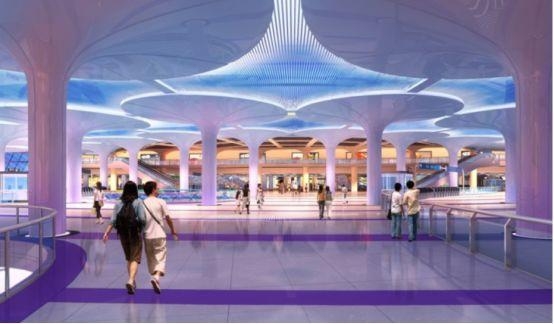

▲光谷综合体地下一层换乘大厅效果图

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

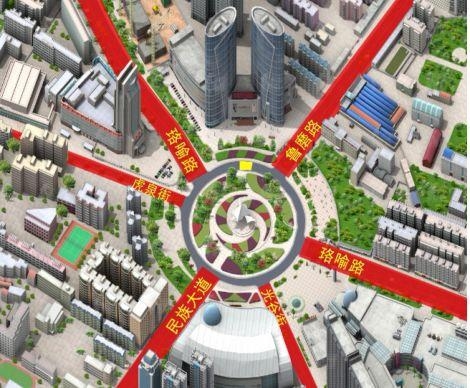

▲光谷综合体区位图

项目BIM应用介绍

BIM应用整体方案:BIM贯穿整个设计和施工过程,前期通过方案设计软件建立基本模型,导入后续设计软件进行深化设计。通过中心模型链接各专业中心模型文件,使得专业间设计成果可以相互参照。

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

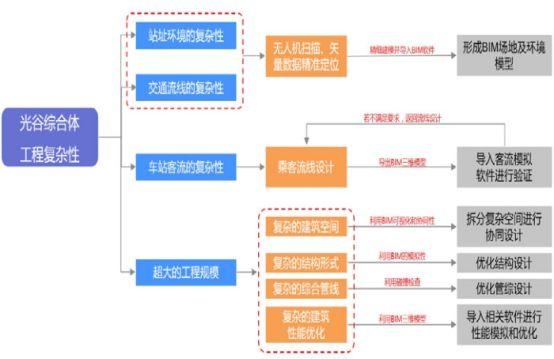

▲BIM应用整体方案线路图

应用一:利用BIM模型进行线路方案比选

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

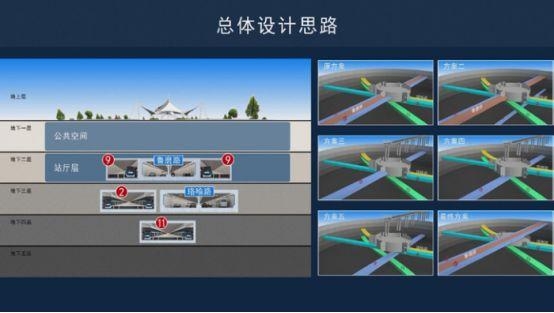

▲BIM模型在线路方案比选中的可视化表达

应用二:BIM车站设计

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

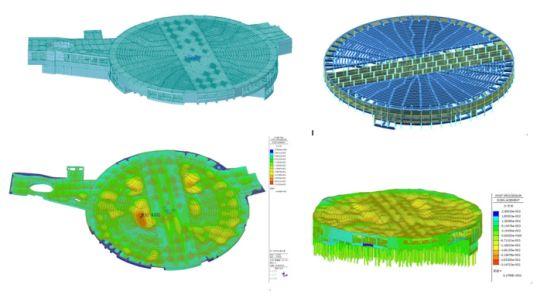

▲结构专业BIM性能分析模型

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

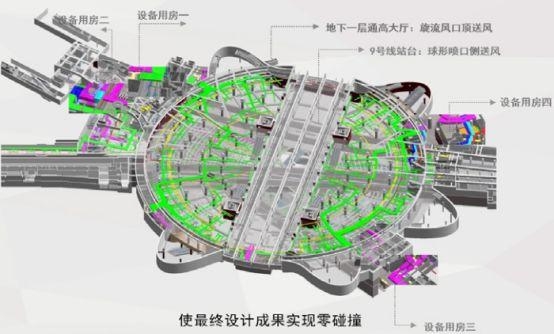

▲机电复杂管综BIM模型

应用三:BIM模型辅助交通车流模拟

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用



全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

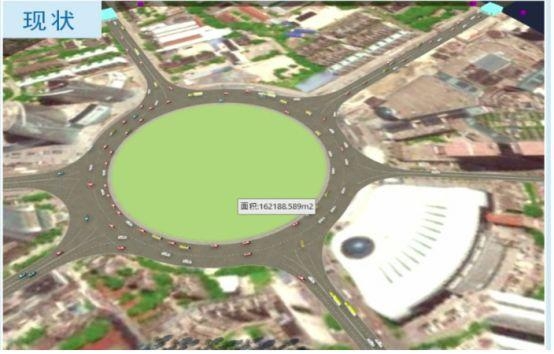

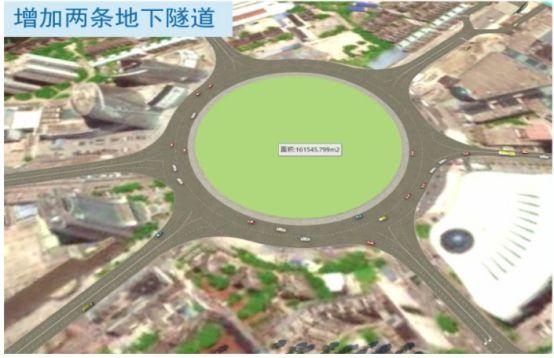

▲BIM辅助地面交通模拟方案比选

应用四:BIM辅助客流分析模拟

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

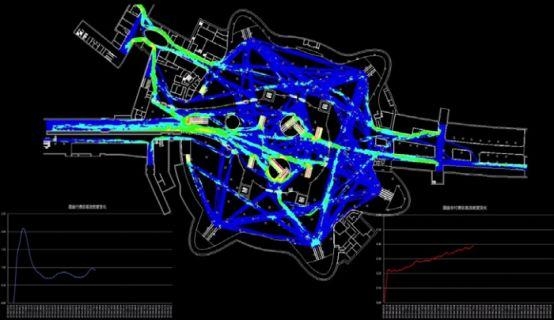

▲BIM模型下高峰小时客流密度模拟示意图

应用五:BIM辅助排烟模拟

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

▲BIM模型下不同时刻烟气蔓延分布图

应用六:BIM辅助吊顶镂空率研究

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

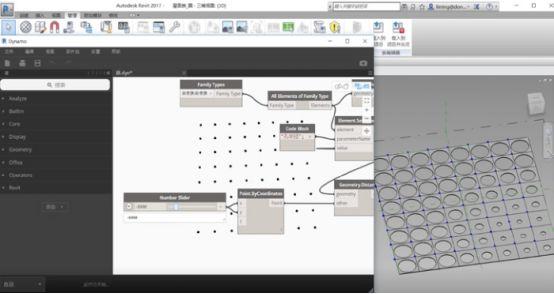

▲BIM结合Dynamo进行吊顶样式设计

应用七:BIM辅助气流组织模拟

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

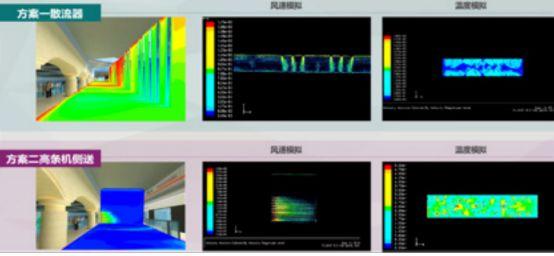

▲BIM辅助气流组织模拟示意图

应用八:BIM辅助施工

全球最大地下交通枢纽武汉光谷综合体项目BIM技术应用

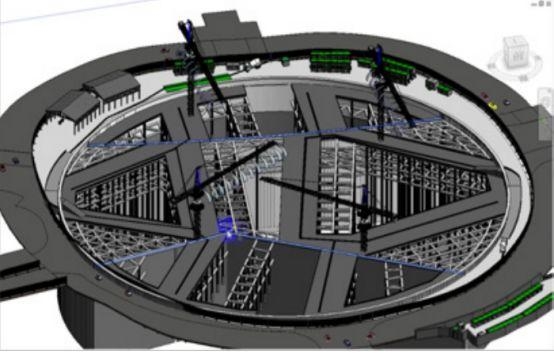

▲BIM模型辅助塔吊位置设置

“本项目为超大地铁-市政-地下空间交通综合体,线路交织,内部流线极为复杂,同时兼有地铁换乘、人行过街、非机动车交通、地面6条道路与2条市政隧道车行交通功能。工程体量巨大、空间复杂、综合管线繁多、超大地下空间通风排烟效果要求极高、场地周边限制因素众多。

面对如此复杂的工程项目,利用BIM模型结合各项模拟软件成功解决了复杂空间、复杂场地、复杂管线、复杂施工等难题,走通了BIM在超大型轨道交通综合体中的应用路线,取得了良好的效果。”
