一、项目概况

启阳恒隆广场项目位于成都市天府新区核心地段,总建筑面积27.2万平方米,由一栋超高层酒店、两栋超高层住宅和一栋多层商业楼组成的大型城市综合体,其中一号楼高度达到205米,是天府新区的标志性建筑,基于项目整体难度大,综和性高,机电错综复杂,系统齐全的特点。

[BIM技术应用]在启阳恒隆广场

[BIM技术应用]在启阳恒隆广场

二、BIM应用简介

我司应用BIM技术助力项目总承包管理。项目伊始,在天府新区管委会,天府新区质量安全监督站的关心下,在公司、分公司BIM的帮助下,项目部组建了由刘正全劳模创新工作室带领,班子带队,各专业BIM工程师八人的BIM团队,软硬件配备齐全,编定了BIM实施标准。项目样板,标准族库等统一制图规则,项目基于各专业模型的整合,在技术管理、进度管理、物资管理、质量和安全管理四个板块,利用BIM技术的可视化、信息化、协调性、模拟性、优化性等特点,实现5D应用,达到降本增效,精细化管理的目标。

三、技术管理

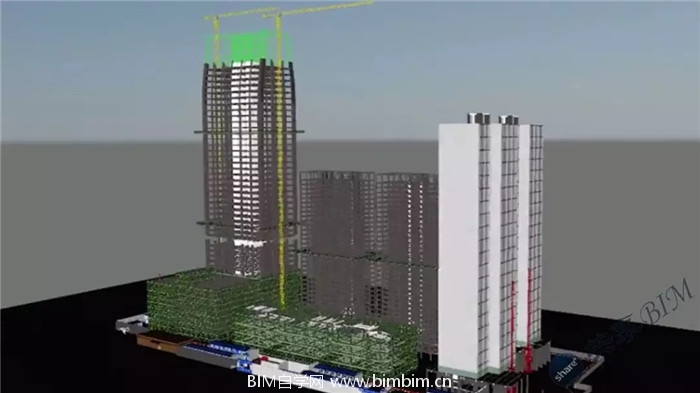

施工场地布置CI效果展示:项目利用模型模拟施工场地动态规划,提高场地利用率,实现有限场地合理利用科学布置,通过仿真漫游动画模拟CI设计效果,达到提升项目企业和天府新区形象的效果。

[BIM技术应用]在启阳恒隆广场

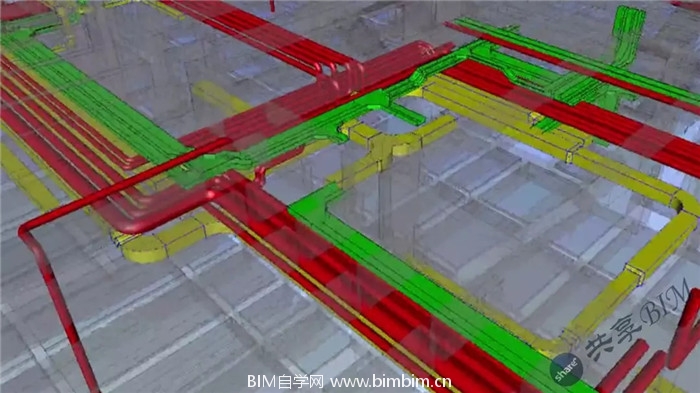

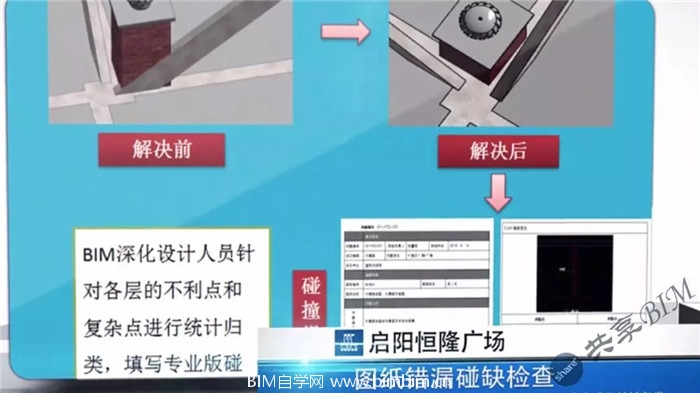

碰撞检查、图纸会审:项目结合广联达BIM5D软件的碰撞检查功能,检查发现,建筑与结构,机电与结构等专业之间的碰撞,和不一致等问题共计7526处,解决图纸有效碰撞1738处,比传统图纸会审节约大量人力和时间。

[BIM技术应用]在启阳恒隆广场

可视化交底:对构造复杂,施工难度高的节点,项目提前进行模拟,运用BIM模拟器可视性,对管理人员及作业人员进行4D施工模拟技术交底,使其直观了解施工方案和工艺,规范作业流程,提升施工质量,规避安全隐患。在基础施工阶段,通过建立三维清槽模型,使复杂的基槽形状及标高清晰可见,在超限梁施工前,对超限梁架体方案进行深化,建立精确的三维模型,探讨方案的可行性,制定出切合实际可操作性强的学习方案,通过3D模型对样板区进行直观展现,对细部构造的精确建模并制定实体样板,指导现场施工,减少质量通病的发生。

[BIM技术应用]在启阳恒隆广场

深化设计:运用BIM的模拟性、优化性,进行二次深化设计,降本增效,做到精细化管控,在模板工程中,利用BIM技术优化主题配模,指导现场施工,统计材料用量,减少材料损耗,节约模板。在砌体工程中利用BIM技术,对砌体工程及机电点位进行深化,生成二维固话图,直接指导现场施工,避免施工出现错砌、漏留,减少机电点位不合理的返工,并进行集中预加工,减少材料浪费。通过建立精细化屋面工程施工工艺模型,使屋面的各项施工工序简洁明了、美观大方、一次成优。

[BIM技术应用]在启阳恒隆广场

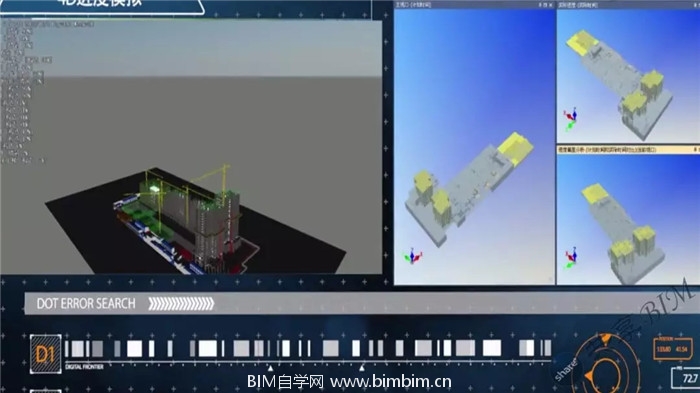

进度管理:利用三维模型增加施工进度计划,结合广联达BIM5D软件进行施工模拟,预演各时点进度情况,验证进度计划安排及施工组织安排的合理性、科学性,此外,在项目推进过程中,实现计划进度与实际进度的对比及动态跟踪,及时纠偏,保证项目进度目标的实现。

[BIM技术应用]在启阳恒隆广场

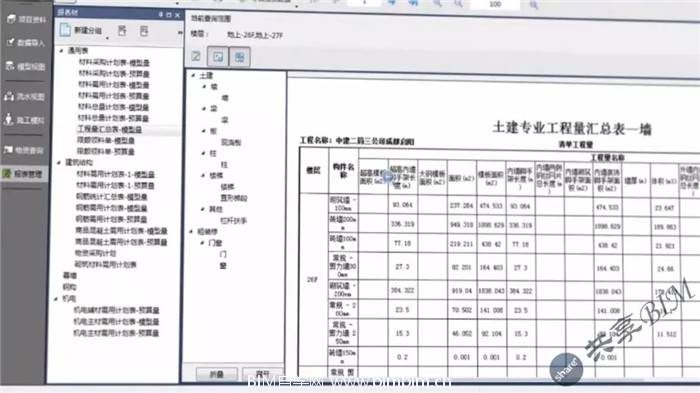

物资管理:利用BIM的信息性和协同性,快速统计实体工程量,实时提取各流水段工程量,便于项目各部门协同使用,保证物资的限额领料,优化配置,避免资金积压,对标准层装修、屋面等较难准确计量的部位进行精细化建模,准确提取各工序材料用量。

[BIM技术应用]在启阳恒隆广场

四、质量与安全管理

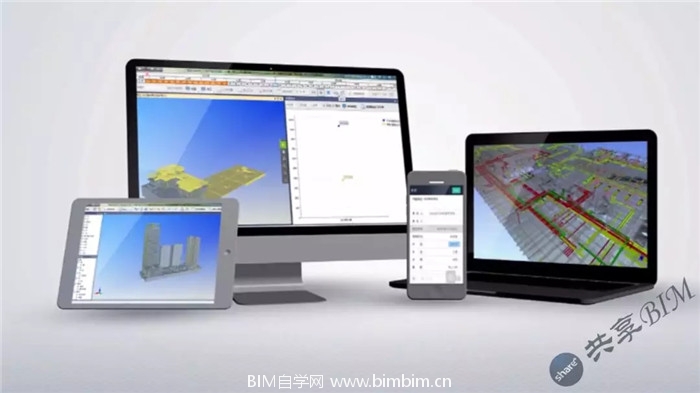

移动终端现场可视化指导:利用手机、ipad等移动终端,对比BIM模型与现场情况,对现场进行技术指导、可视化交底、可视化检查等,严控质量标准,对有问题的地方,拍照上传到后台软件,并在模型相应位置进行标注,达到信息共享,实现质量管理的可视化、信息化。

[BIM技术应用]在启阳恒隆广场

现场安全防护管理:通过建立现场安全防护标准化模型,进行可视化安全教育和交底,提高现场安全防护管理的规范性,例如通过制作这本项目的重点区域,一号楼首层的仿真漫游,模拟人物在施工现场的活动,生动直观的展示出现场安全维护的规范设置,给管理和施工人员留下深刻的印象,起到良好的效果。
