一、BIM应用总体思路

1、项目BIM应用目标

总体应用纲领:

落实“一个模型”理念,设计BIM顺利过渡到施工BIM;

深化3D模型应用,避免重复建模,保持信息传递;

结合“4D进度管控”、“指导施工”的需求进行深化;

积极探索5D应用与发展,尝试初级应用。

参与现场管理:

进度控制:进度回填,计划与实际对比,每周任务发布;

质量控制:复杂节点深化,现场施工动画模拟;

安全管理:临边防护统计,危险源识别,协助安全常态化管理;

辅助沟通:工作例会;可视化施工交底。

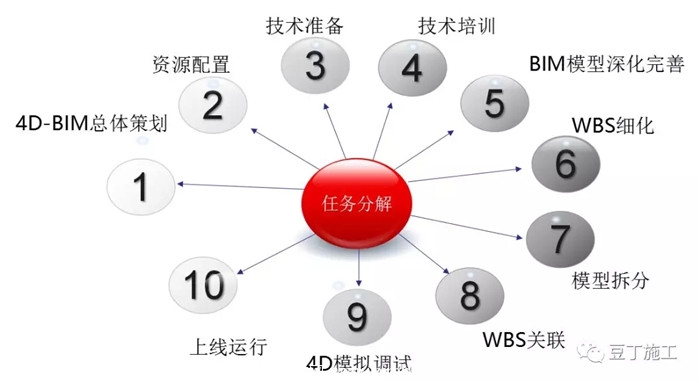

2、项目BIM实施任务分解

BIM技术在监理工作的应用

二、3D常态管理

2.1BIM技术综合应用-土建篇

1、审核土建模型建立深度

1)土建专业模型建立精度达LOD400,核查模型精度(Revit软件建立);

BIM技术在监理工作的应用

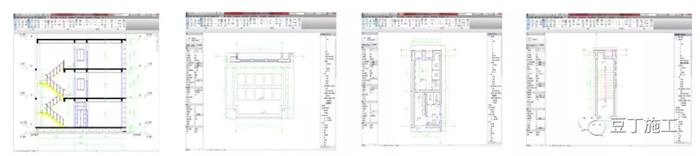

2)土建专业模型出图:

对本工程土建专业针对楼梯、建筑侧立面、卫生间等部分复杂节点核查后,进行出图。

BIM技术在监理工作的应用

2、土建专业三维模型进行项目监理部可视化交底及进行施工方案审核。

BIM技术在监理工作的应用

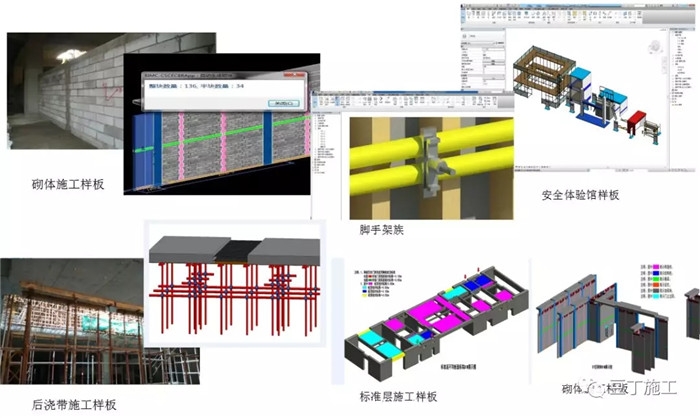

3、对土建专业施工方案进行审核,利用三维模型对项目内部及施工单位可视化交底。

BIM技术在监理工作的应用

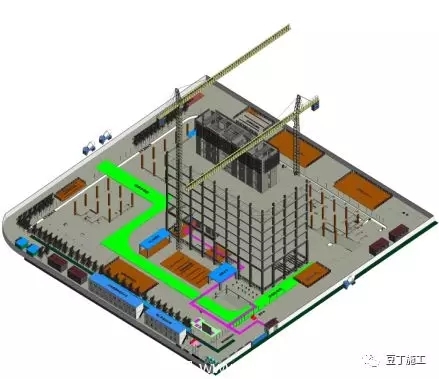

4、利用模型结合航拍技术进行现场平面布置管理;

核查现场平面布置方案是否符合要求;

BIM技术在监理工作的应用

BIM技术在监理工作的应用

BIM技术在监理工作的应用

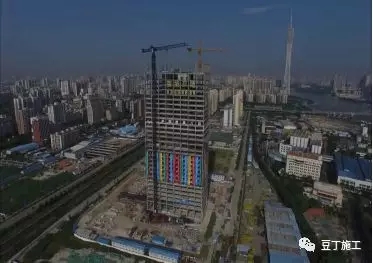

现场无人机航拍与三维模型模型对比进行安全及质量监控。

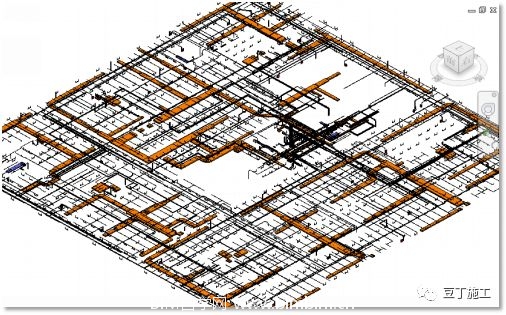

2.2、BIM技术综合应用-机电篇

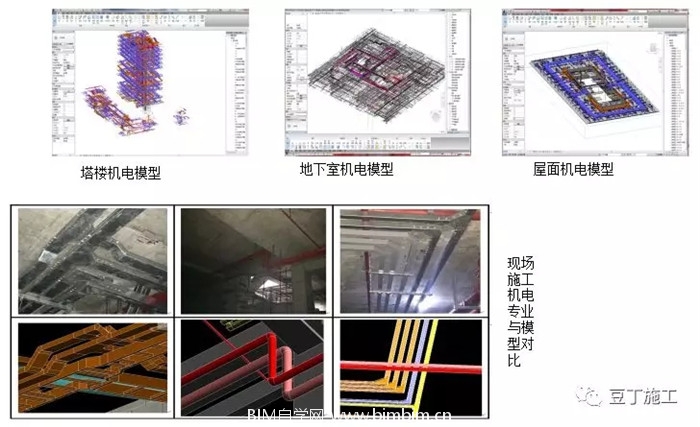

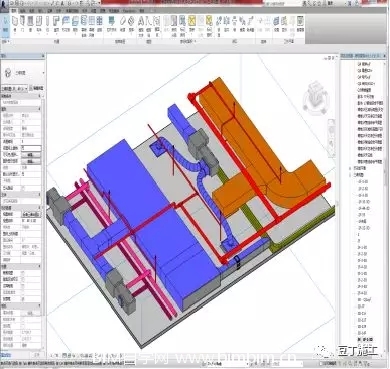

1)审核机电专业模型深度建立

机电专业模型建立模型精度达LOD400,检查模型精度是否符合要求(Revit软件建立);

BIM技术在监理工作的应用

BIM技术在监理工作的应用

Revit软件机电出图

BIM技术在监理工作的应用

纸质图纸

BIM技术在监理工作的应用

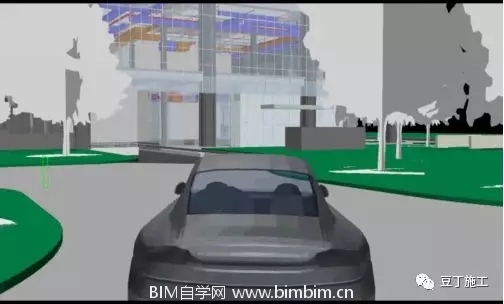

地下室车库机电漫游

2)审核并督促施工单位建模,利用移动设备进行现场交底;

BIM技术在监理工作的应用

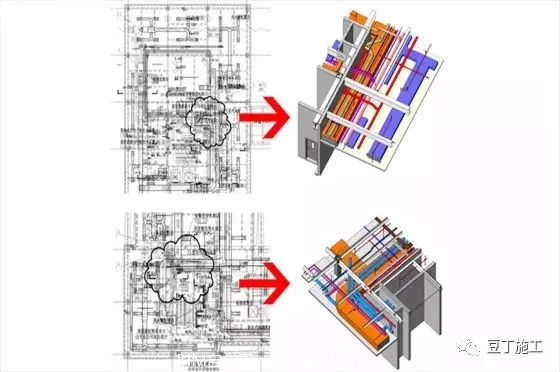

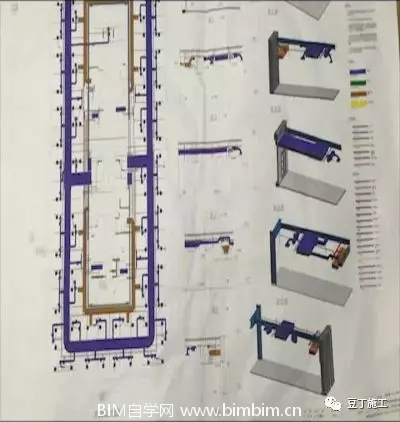

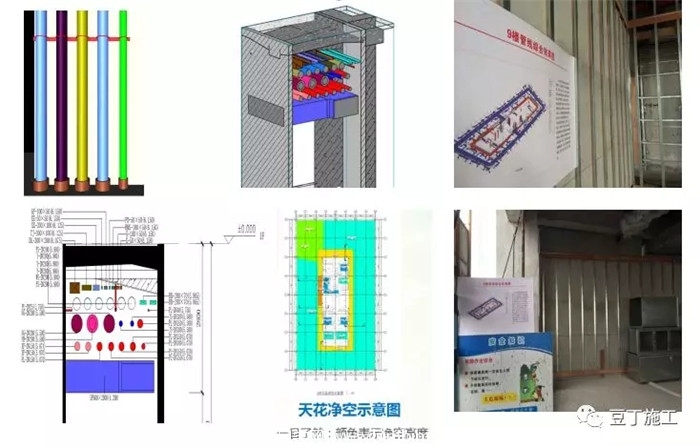

3)要求施工单位按照出图要求,设置三维节点图及综合管线图,指导现场施工及检查验收;

BIM技术在监理工作的应用

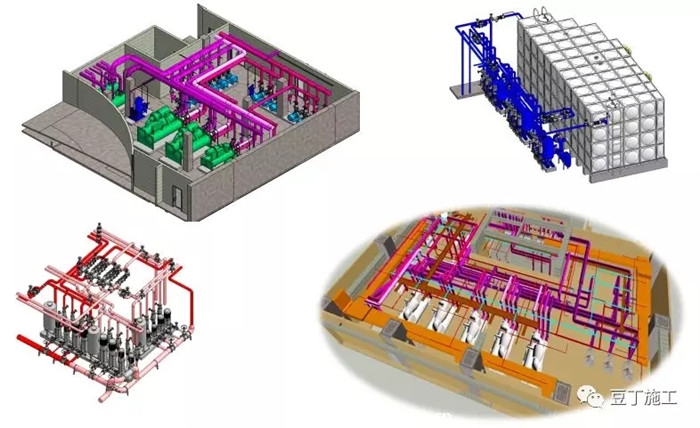

4)要求施工单位利用BIM技术对机房进行深化,对深化模型进行审核,有效指导现场施工;

BIM技术在监理工作的应用

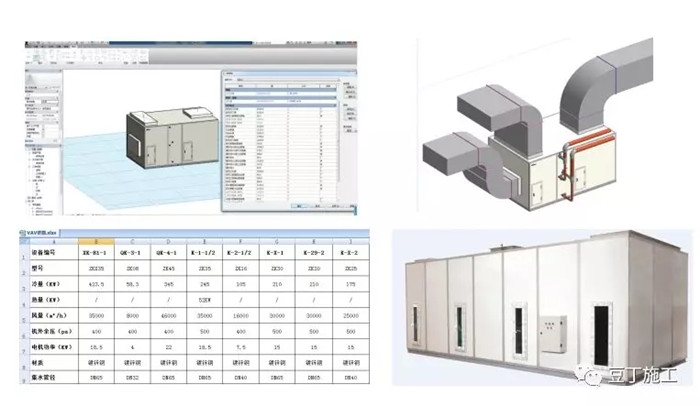

5)要求将厂供设备并入模型:

厂供设备模型-校审-替换原工程模型-数据录入-竣工交付;

BIM技术在监理工作的应用

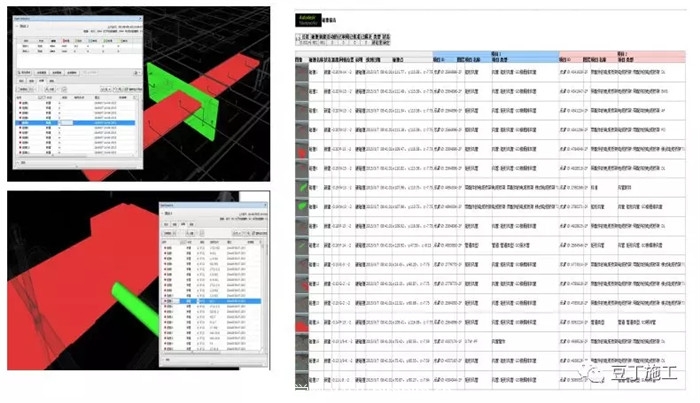

6)利用碰撞检测进行综合管线评审,解决现场管线冲突,并进行现场检查验收。

BIM技术在监理工作的应用

2.3、BIM技术综合应用-钢结构篇

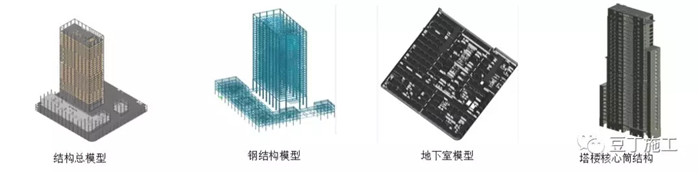

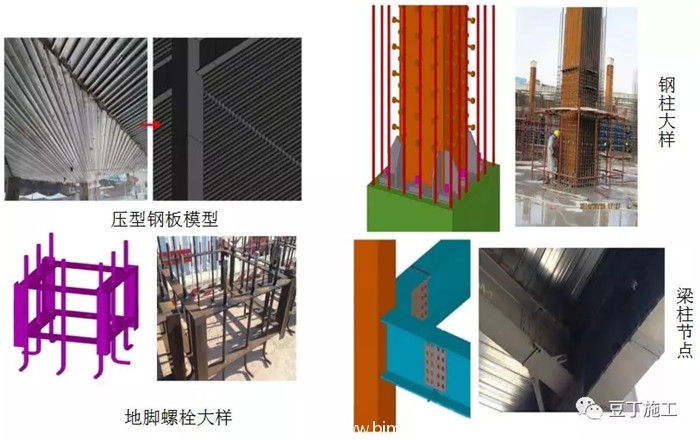

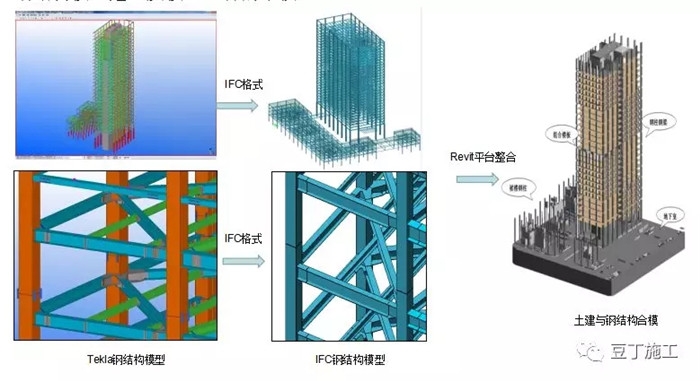

1)钢结构模型建立及模型整合的审核;

BIM技术在监理工作的应用

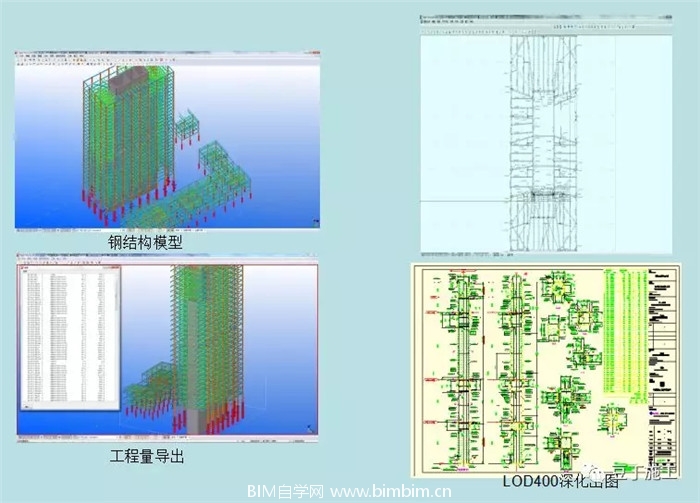

2)对钢结构模型审核合格后要求出图;

BIM技术在监理工作的应用

3)利用钢结构三维模型进行项目部可视化技术交底;

BIM技术在监理工作的应用

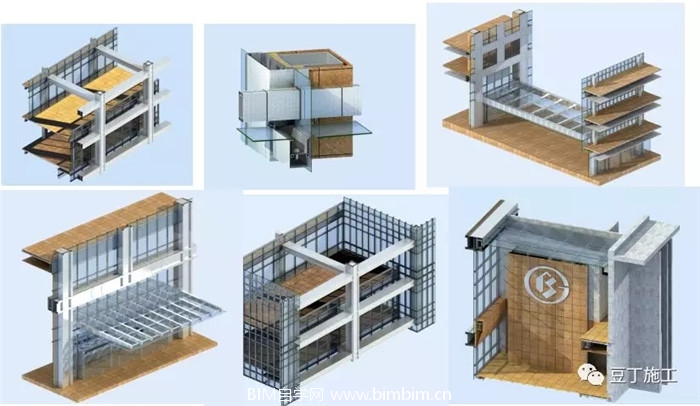

2.4、BIM技术综合应用-幕墙篇

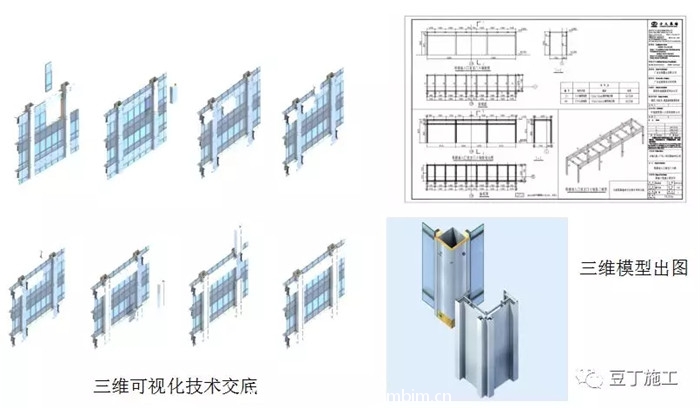

1)对幕墙模型建立及出图审核;

BIM技术在监理工作的应用

2)对幕墙关键部位及节点大样的审核。

BIM技术在监理工作的应用

三、4D模拟分析

3.1BIM4D施工进度模拟分析

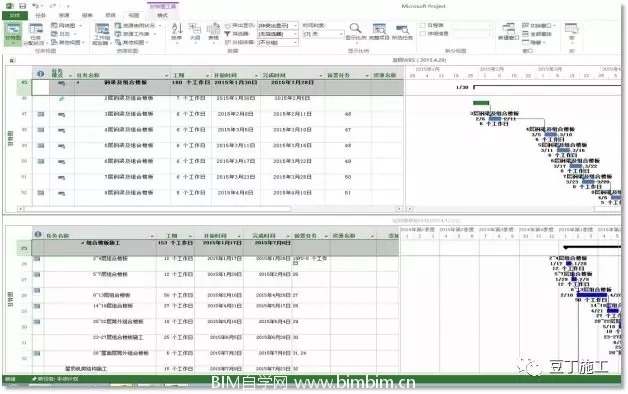

1)对进度计划审核后,下达WBS细化任务;

BIM技术在监理工作的应用

BIM技术在监理工作的应用

从多个楼层、几十天的细度,细化为单个楼层、一周以内的细度。

2)要求施工单位按施工流水段及WBS拆分模型:

BIM技术在监理工作的应用

BIM技术在监理工作的应用

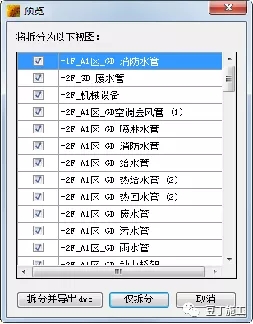

模型按以下层级拆分为dwf文件:专业>>楼层>>分区>>构件类别/系统;

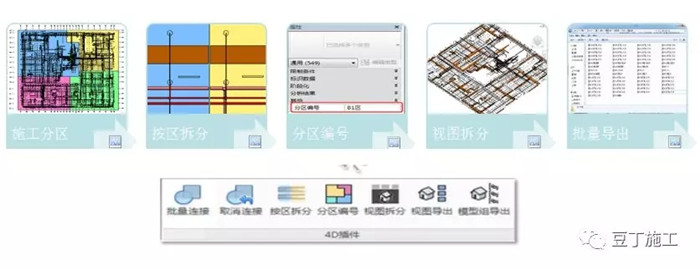

3)与设计顾问及施工单位共同进行插件研发;

BIM技术在监理工作的应用

通过运用二次拆分插件,可以简单便捷的跟据现场实际分区情况,直接一步到位拆分梁板柱。

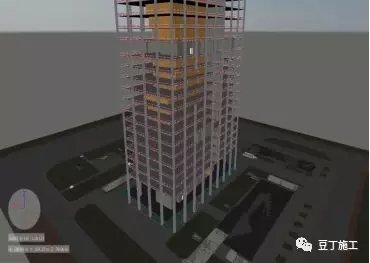

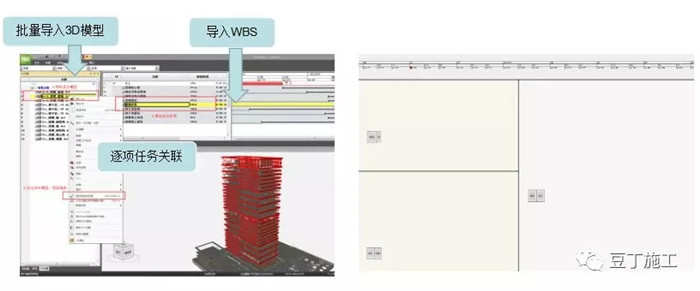

4)SynchroBIM4D施工进度模拟分析,协助进度控制:

BIM技术在监理工作的应用

在Synchro中将3D对象与其相应进度计划关联;

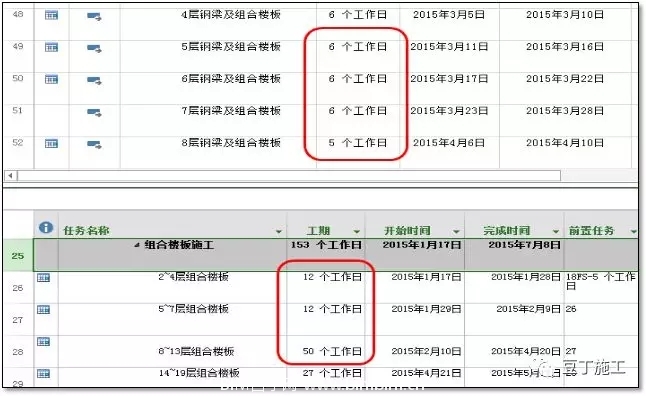

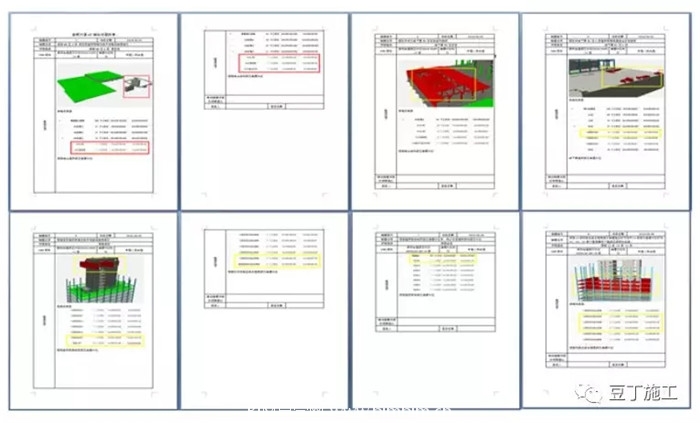

5)通过模拟发现WBS编制不合理的地方,要求施工单位进行合理修改;

BIM技术在监理工作的应用

BIM技术在监理工作的应用

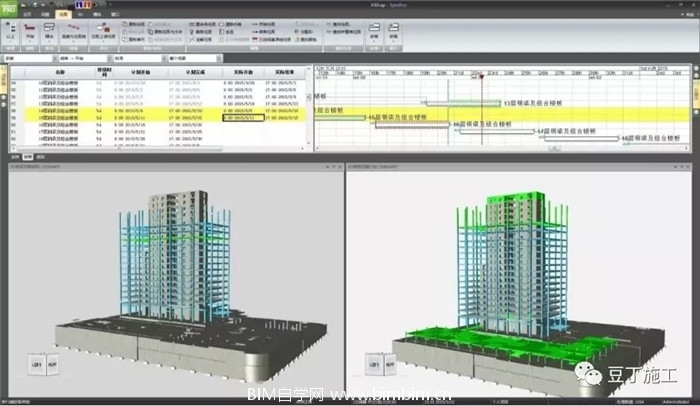

每周及时(模型)回填现场实际进度,用Synchro进行施工进度计划对比。

四、5D尝试与探索

BIM技术在监理工作的应用

BIM技术成本管理深度应用

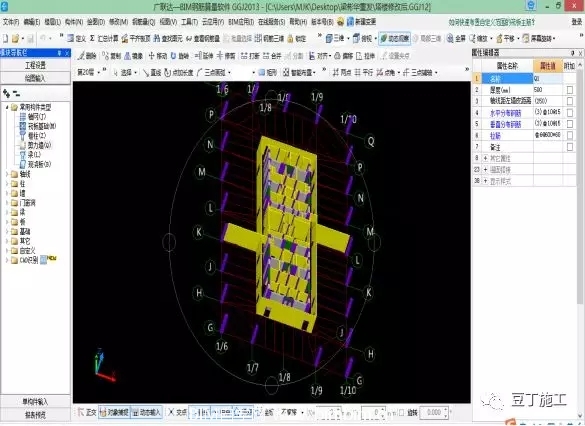

4.1钢筋工程量统计分析

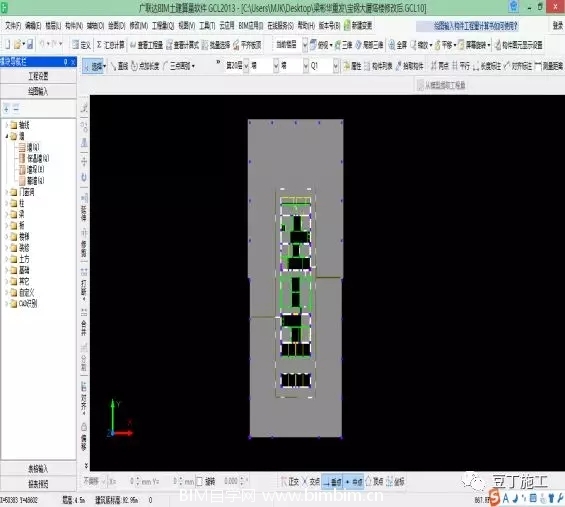

根据广联达软件钢筋算量与现场模型计量进行对比分析,作为造价工程师参考数据。

BIM技术在监理工作的应用

BIM技术在监理工作的应用

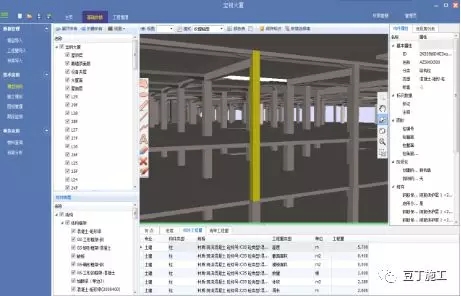

4.2混凝土工程量统计分析

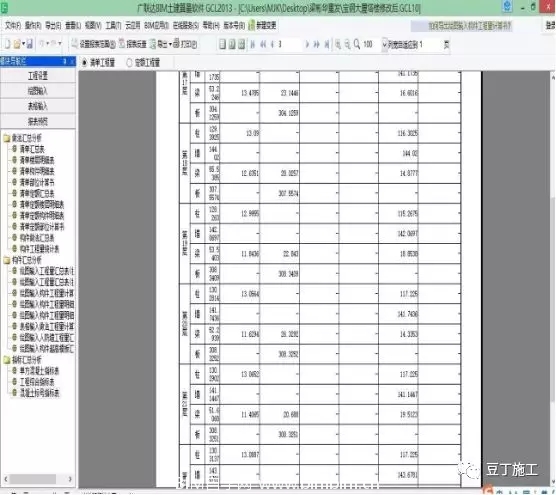

广联达软件和Revit土建混凝土算量进行对比分析,作为造价工程师参考数据。

BIM技术在监理工作的应用

BIM技术在监理工作的应用

BIM技术在监理工作的应用

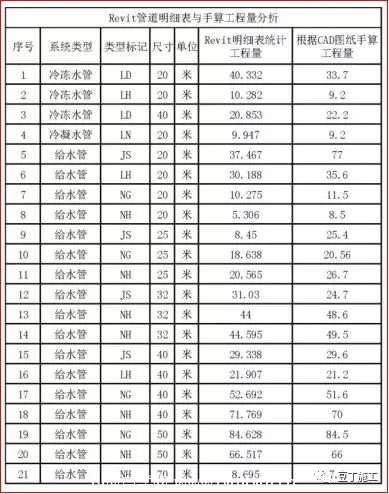

4.3机电手算工程量与BIM系统导出工程量进行分析对比,作为造价工程师参考数据。

BIM技术在监理工作的应用

BIM技术在监理工作的应用

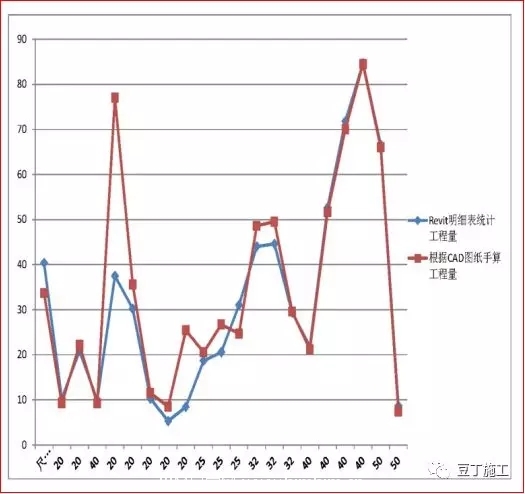

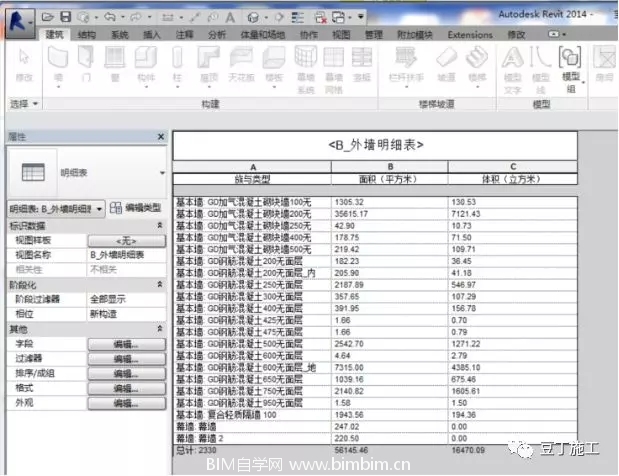

BIM软件明细表统计工程量与手算工程量分析

从上图可以明显看出,Revit明细表统计得出工程量与手算工程量结果并不完全一致,甚至有些数据偏差比较大,这可能是由多方面因素引起的,通过多个专业和标准层进行核算分析认为主要有以下因素造成工程量偏差:

(1)计算规则不同,BIM软件依据模型对象进行统计,而手算是在CAD基础上结合现场安装经验计算得来;

(2)模型精确度与现场实际施工的区别;特别是细部结构(如≥DN20的管道)为此对模型分专业进行查漏补缺;

(3)软件通过模型统计累加,忽略考虑材料规格和损耗、配件等因素;

通过本项目BIM软件明细表统计工程量和手算分析可以得出,要想使用BIM软件的明细表统计工程量功能需要我们在建模过程中遵循其规则,而且模型建立越精细统计所得工程量越贴近实际。

4.4、项目BIM5D技术应用

1)流水段划分

督促施工单位在施工过程中流水段工作面管理,与各单位协调尝试在BIM5D中集成全专业模型。

BIM技术在监理工作的应用

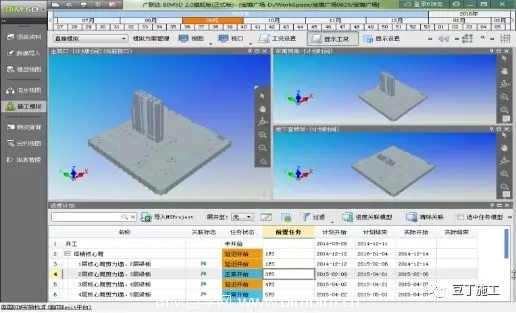

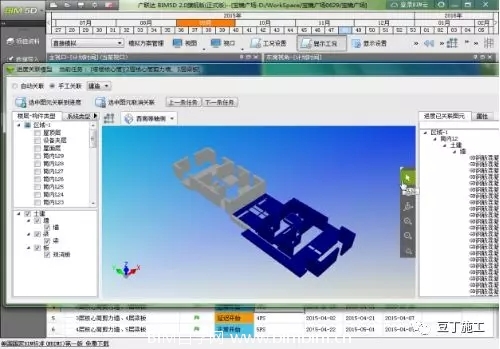

2)模型与进度计划关联

本工程尝试在BIM5D平台中模型与进度关联做进度模拟,关联进度由模型精度及各软件建模规则等所决定。

BIM技术在监理工作的应用

BIM技术在监理工作的应用

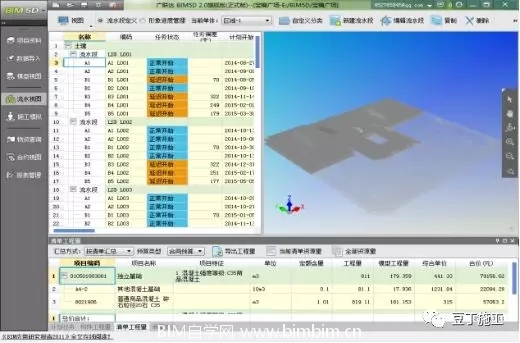

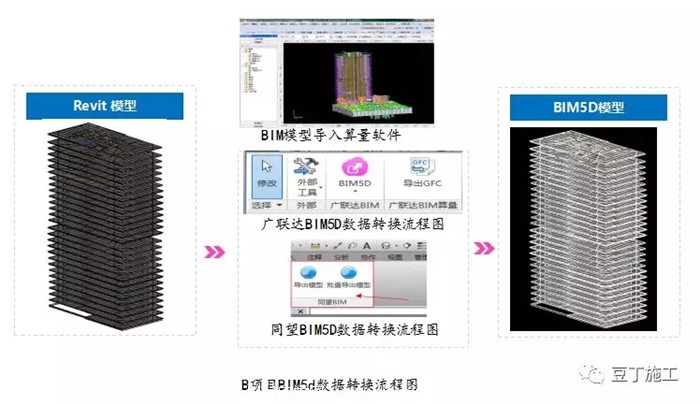

3)清单资源量关联及应用(数据转换)

B项目项目在实际应用的过程中,尝试用Revit模型导入BIM5D软件,土建BIM模型基本做到了能导入BIM5D软件,但导入过程中发现建模的准确性及各软件的建模规则对部分工程量、构件产生了影响。

造价工程师核算工程仅能作为参考数据,意义不大。

BIM技术在监理工作的应用

4)清单资源量关联及应用(商务信息)

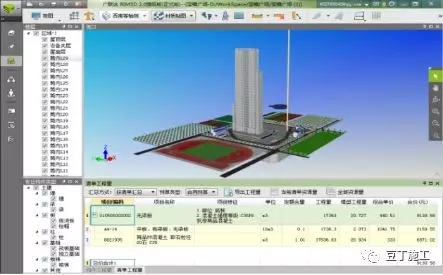

商务数据关联:在BIM5D平台中可以载入商务数据文件。

BIM技术在监理工作的应用

广联达模型与清单图

BIM技术在监理工作的应用

同望BIM5d模型与清单图

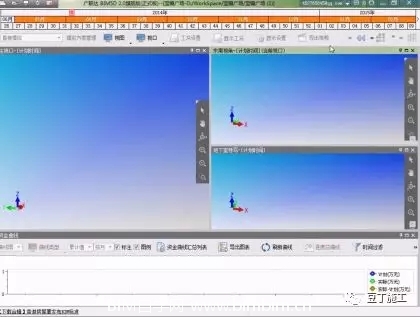

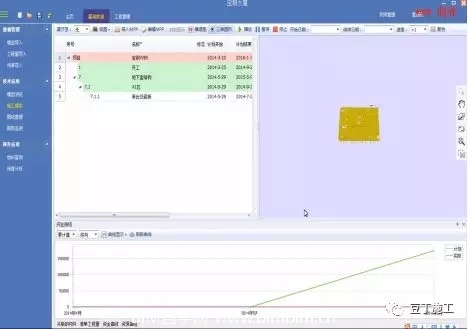

5)5D施工模拟

尝试基于BIM5D平台实现5D施工模拟,模拟随着工期进度的推进整个项目的资金和资源需要量,指导编制项目资金计划和物资进出场计划。

BIM技术在监理工作的应用

广联达BIM5D平台应用

BIM技术在监理工作的应用

同望BIM5D平台应用

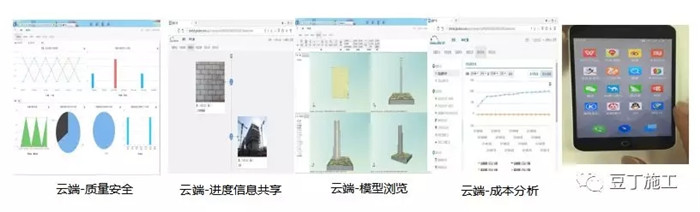

6)云端应用---数据实时查看

BIM技术在监理工作的应用

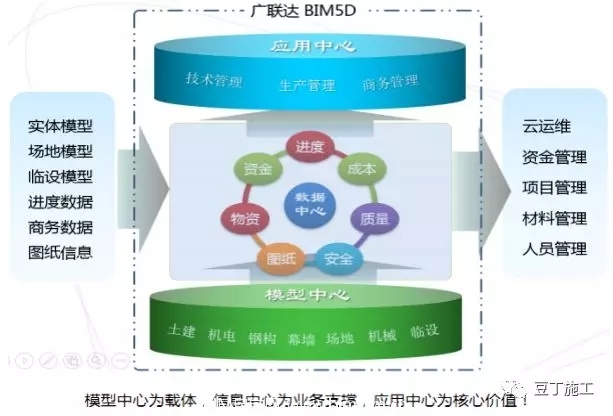

BIM5D可实现多专业模型的集成应用,并在平台中以集成模型为载体,关联施工过程中的进度、合同、成本、质量、安全、图纸、物料等信息。但现阶段目前国内BIM5D还处于完善阶段,我司项目实践中也出现了部分问题,我单位积极提出了意见及建议。后续我单位将持续关注BIM5D软件发展,积极促进BIM5D软件完善。
