一、项目概况

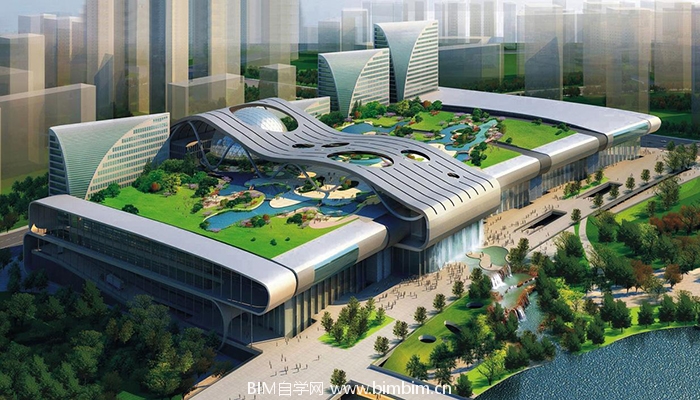

杭州国际博览中心杭州奥体博览城重要的组成部分,位于杭州萧山区青年路与滨江二路的交叉口,它是以会展中心为主,兼顾商业、办公、休闲为一体的大型城市综合体。

国际博览中心总建筑面积约84万平米,共分为五大功能分区,分别为:会展中心、上盖物业、屋顶花园、地下商业、地下车库及机房。五大功能分区各自为相对独立的功能系统(机电系统各自相对独立)。裙房部分高度为44.15m,塔楼部分为99.95m。建筑防火类型为一类,耐火等级为一级,人防工程为六级,平战结合。

杭州国际博览中心BIM应用

二、BIM应用情况

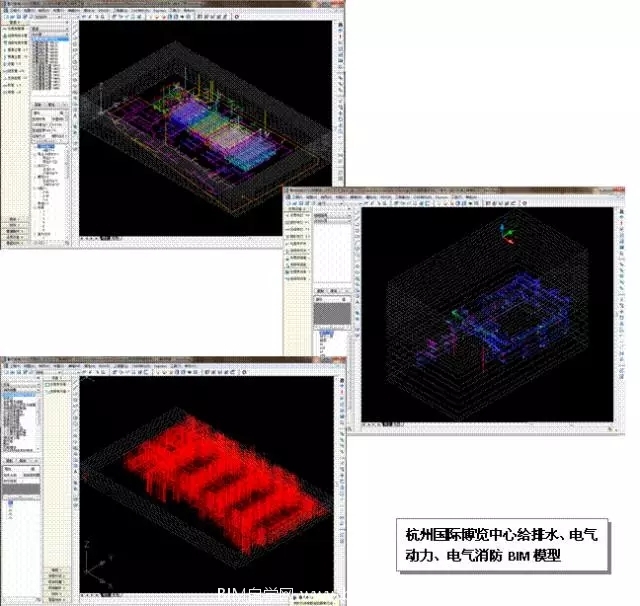

首先,在施工之前利用鲁班软件将杭州国际博览中心进行建模,正常手工计算需3人20天,共计60个工作日,而运用鲁班软件建模,三个人7天,完成所有工作内容,共计21个工日。在保证工作质量的前提下大大的提高了工作效率。

杭州国际博览中心BIM应用

杭州国际博览中心BIM应用

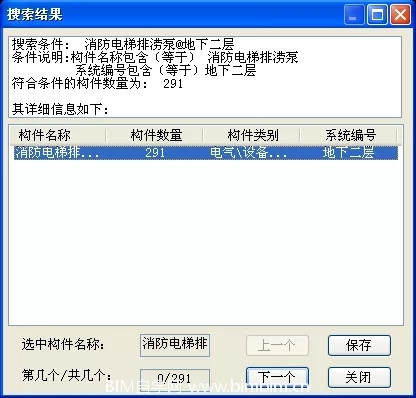

消防电梯排涝泵统计信息

1.采购计划以及限额领料的管控处理

限额领料是材料消耗成本事前控制重要手段,是项目成本控制中非常重要的管理工具。BIM创建后,可以快速、准确的获取任意部分的安装工程量,为采购和领料随时提供准确的数据支撑。例如,需要统计下消防电梯排涝泵采购的数量,只需在鲁班安装软件完成的BIM模型中点击同类构件,软件会自动搜索统计构件个数,同时还可以显示截止阀的规格、型号等相关信息。通过三维虚拟技术,可以真正实现在施工过程中的采购计划及限额领料,从而减少项目资金风险,提高项目利润。

2.三算对比

成本管理核心能力是实时三算(设计概算、施工图预算、竣工决算)对比分析。由于建模过程中不同专业进行区分建模,每个专业都保持相对应的BIM信息模型,实现各个专业的单独核算;同时通过安装软件的计算报表功能可以轻松获取清单定额汇总表、清单汇总表、定额汇总表、消耗量汇总表等等,及时快速地实现三算对比,实现过程审核控制,从而大大降低资金风险。

以地下二层电气消耗量汇总表为例,可以非常清晰地显示地下二层所有的电气消耗量,并且可以简单迅速细致拆分工程中各个部分的工程量,如-2层每个配电箱甚至每个箱子下面具体回路的消耗量;也可以把计算式反查到算量平面图中进行核查;还可以通过条件统计任意组合想要对比工程量,如在-2层XFKF配电箱下面N3回路项目前进行打勾,就能详细统计这部分的所有消耗量。

因此,传统工作方式下,海量的工程数据统计分析,在BIM模型中只是道简单的选择题。

而后根据需要按照分区进行工程的分量,我们采取的方法主要是区域校验,直接在算量平面图中进行框选即可出量。

杭州国际博览中心BIM应用

地下二层电气消耗量汇总表

杭州国际博览中心BIM应用

区域校验框图出量

3.专业间碰撞检测,避免返工,节约工期

通过整合不同专业的BIM模型,进行三维碰撞检测,可以提前预知各专业间的碰撞情况,彻底消除由于设计错漏碰缺而产生的隐患。

例如,模拟了地下室整个的施工情况,按照这样的设计去施工,是否存在不合理的地方,是否会发现管线的碰撞、打架,通过检测,软件会自动将发生碰撞的位置检测出来,并且标注出碰撞的位置以及构件,这些碰撞,都可以直接输出到WORD文档里面,形成碰撞报告,以完善施工缺陷,避免返工。

由此可以看到,如果能在实际施工之前进行三维碰撞检测,对施工中将要出现的不合理的碰撞进行预警,可以大大的增强我们的二次经营能力,避免返工和影响进度的情况再次出现。

杭州国际博览中心BIM应用

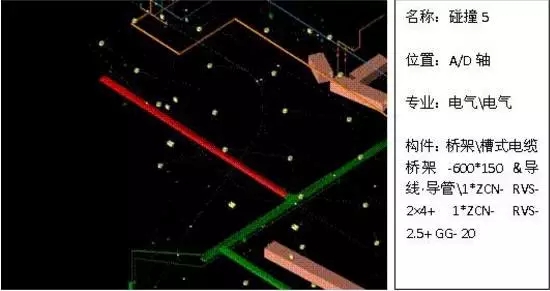

碰撞检查

4.解决安装项目施工指导问题

BIM模型作为一个四维的数据库,可以针对整个工程进行BIM进度计划,统筹安排,以保证工程进度如期合理完成,例如通过BM模型可以查看每层的管道安装部分的计划开工、计划结束时间、计划合理工期以及这个工程任务所包含的相关施工项目。如果部分的工作内容临时发生了变更,还可以对它单个标注,例如某根管道后期施工发生变更,可以单独编辑它的开始时间和结束时间,并且备注变更的时间以及原因等信息;施工工程中出现的一些变更单、验收单等宝贵的资料可以做成电子格式链接到三维模型中,实时查阅,避免丢失;同时现场的施工情况也可拍照链接到模型里面,便于进行施工全过程的管控;对于造价昂贵的点状设备,同样可以将采购商、采购的时间、地点、数量、采购商的信誉等信息进行录入,便于后期的追溯。

除此之外,还可以将整个三维模型进行打印输出,用于指导现场的施工,试想,如果在现场的施工管理中手持一份模拟实际施工的大样图进行施工指导和现场管理,工作又会是怎样的呢?

BIM技术赋予了建筑物以生命,可以在施工前实现建筑物的可视化来虚拟指导施工进程。而BIM不只局限于3D可视模拟,更是一个4D的关联数据库,通过对模型中海量数据的变更、维护、统计与分析,有效地指导施工,提升工作效率的同时、实现项目的全方位管控的同时有效地节约成本,创造价值。BIM技术引爆了建筑行业的信息化热潮,相信BIM技术在行业内的普及定会对建筑业带来新的发展。
