一、项目概况

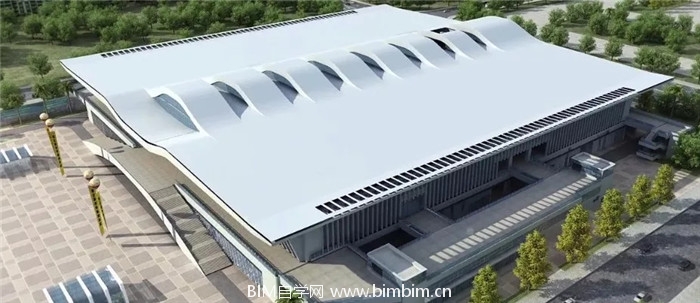

莆田市会展中心位于莆田市秀屿区莆田火车站前广场,占地约52000平方米,建成后将成为莆田市单体面积最大的建筑,项目由会展中心、商业裙房及地下室组成,建筑外观气势宏伟,空间错综复杂,要求仅在半年工期内打造世界一流的国际化会展中心,难度可想而知,中建海峡迎难而上,迅速成立BIM工作团队,以其雄厚的技术管理实力与攻坚克难的丰富经验,为项目设计施工保驾护航。

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用

二、在设计版块的应用

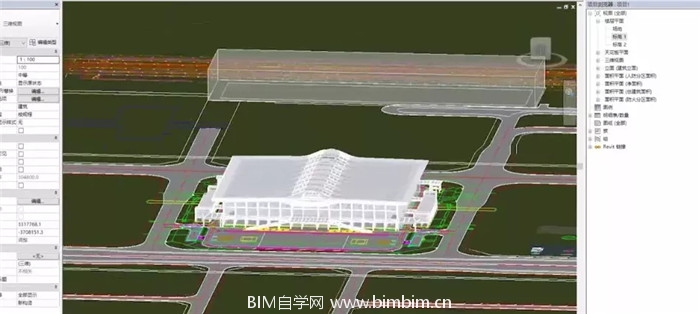

初步设计:根据初设图纸建立模型,利用BIM技术,将方案阶段的体块演化为简单的墙、柱、梁、板等初级模型,建立起简单的空间结构关系以验证方案的正确性。

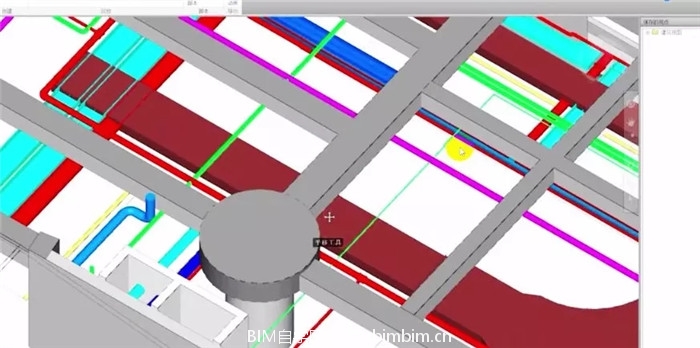

三维协同施工图设计:本项目在施工图阶段进行三维协同设计,对建筑、结构、机电、幕墙等多专业模型进行整合检查,从而对单专业自身及多专业交互间的错、漏、碰等问题进行修改优化,以达到减少变更与返工的目的。

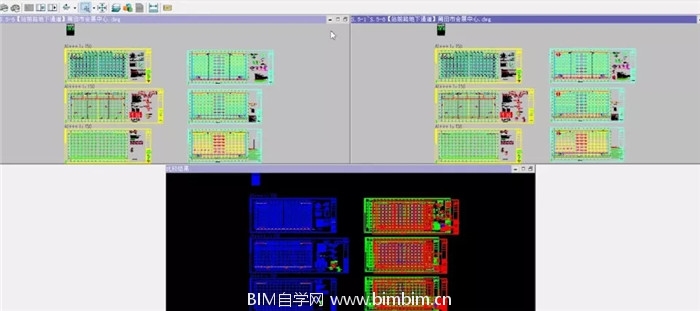

BIM协同管理平台:企业级协同管理平台的应用,解决了EPC模式中图纸版本管理混乱、统筹管理难度大的问题,由设计院上传,总承包及各分包单位接收,并通过平台物理对比简单明了地显示各版本间的差异,保证图纸始终处于最新版本,杜绝因层级式传达所导致的版本混乱、施工错误、预算编制错误等情况,平台还具有质量、安全、进度方面等功能,可使总包统筹管理,进度任务分配,整改发布,分包落实及反馈。

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用

三、在施工版块的应用

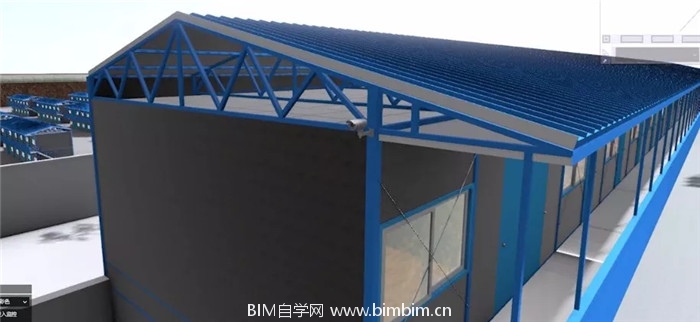

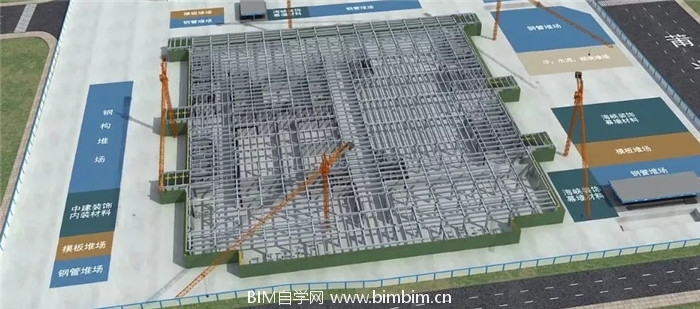

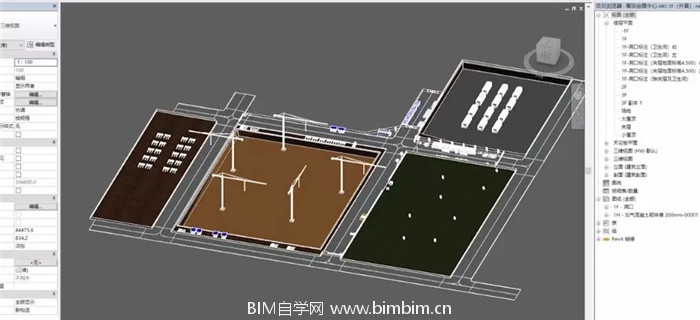

安全管理方面:模拟施工场地布置及安全检查,建立施工平面布置图1:1三维模型,并添加临边防护措施,通过漫游软件对模型进行安全检查,对天气、安全标识位置、功能区划分逐一分析,调整优化并提供可视化支持。监控点位排布模拟,在BIM模型中仿真监控点位,全面覆盖现场各重要节点,保证项目周边人身安全及财产安全。

进度管理方面:进度模拟,将模型导入Navisworks并使各构件与project各节点任务挂接,从而模拟进度,研究各阶段的节点时间及进度计划的可行性,各工序交接及工期节点按预定计划进行时实时演示。无人机飞行,采用大疆-精灵4无人机记录各阶段的项目鸟瞰图,将实际进度与计划进度对比,直观展现工程实施进度。

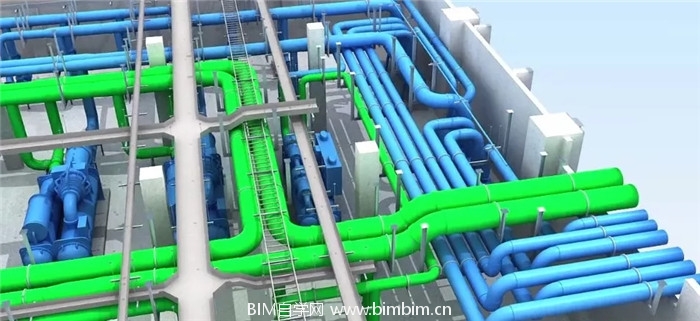

技术质量管理方面:砌体排砖优化,根据现场需求,利用BIM技术对多道砌体墙进行排砖优化。管线综合优化及出图,经前期图纸问题反馈与修改后,依现场施工班组的进场顺序、施工顺序,对风管及管线的走向、层次再次升华,并完成出图、审核、施工等过程。机房优化,依据冷冻、冷却水泵的形式对制冷机房原图纸的基础朝向加以优化,保证其分布均匀,接管位置一致,并保证同一竖向或横向管道标高一致,横纵错层、净高充足、整体观感上条理清晰。

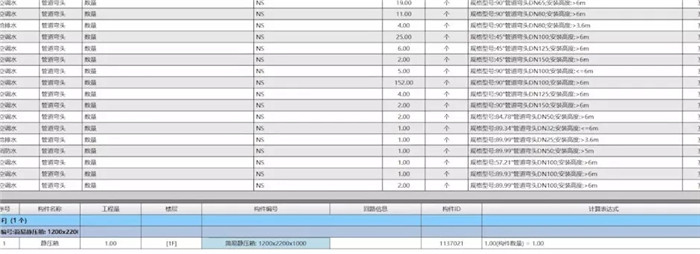

成本管理方面:概算应用,由于存在工程量缺漏、编制进度不足,项目初期机电概算仅为16000万,后采用BIM工程量清单计算并结合设备造价库优化,概算最终调整为17393万。采购应用,本项目基于BIM施工管理平台将模型与图纸进行信息集成,形成一个包含成本、进度、材料、设备等多维的信息模型,细度达到构件级,可快速准确分析工程量数据,结合定额与消耗量分析系统,可确定各构件、流水段、时间节点的材料计划和目标结果,结合BIM技术,使采购计划、进场计划、消耗计划等流程管控更加高效,中间计量,运用BIM技术将时间与模型进行关联,根据所涉及的时间段与现场进度,软件将自动汇总该区段的工程量并形成进度造价文件。

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用

BIM技术在莆田市会展中心项目中的应用
