钢柱-4接头.rfa

所属分类：BIM族库 文件大小：400KB 最后更新：2018年12月29日

族下载

钢柱-4接头.rfa

提取码：23gb

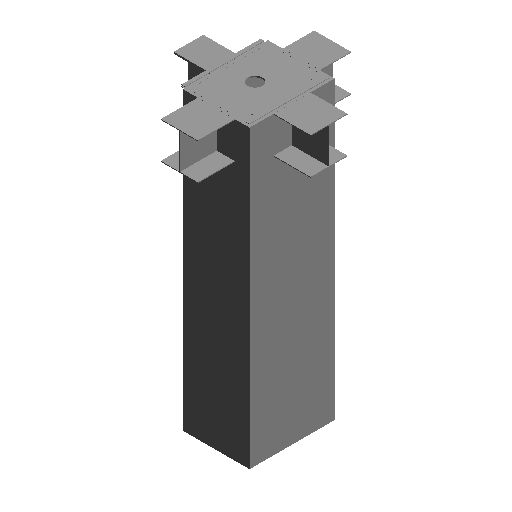

族截图

族参数

• 标识数据

  型号
  说明
  类型图像
  类型注释
  成本
  剖面名称关键字
  制造商
  部件代码
  URL
  注释记号

  尺寸标注

  tf1	10mm
  t2	18.3575297375914mm
  柱偏移	0mm
  h2	500mm
  tf3	24mm
  b2	500mm
  h0	500mm
  tw2	16mm
  tw0	10mm
  b3	400mm
  h1	500mm
  t	40mm
  tf0	10mm
  tw1	10mm
  b0	500mm
  tf2	10mm
  h3	800mm
  tw3	10mm
  b1	500mm
  a	20mm

  材质和装饰

  结构材质

  其他

  b	900mm
  h	1150mm
