M-AHU-空调机组-顶部进出风(卧式).rfa

M-AHU-空调机组-顶部进出风(卧式).rfa
所属分类:BIM族库 文件大小:520KB 文件格式:.rfa 最后更新:2018年12月29日

族下载

M-AHU-空调机组-顶部进出风(卧式).rfa

提取码:em7i

简介:就是机组本身自带压缩机,因其制冷系统中液态制冷剂在其蒸发器盘管内直接蒸发(膨胀)实现对盘管外的空气(也就是空调室内侧空气)吸热而制冷。

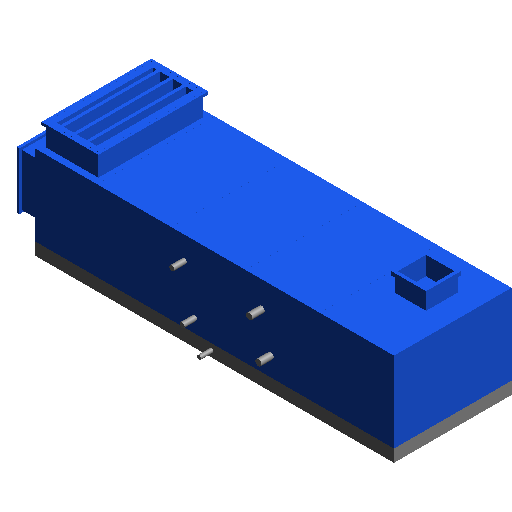

族截图

M-AHU-空调机组-顶部进出风(卧式).rfa

族参数

产品参数

  • 尺寸标注
    回水管距离1 80mm
    进风口宽度 322.5mm
    进水管半径 20mm
    回水管距离 55mm
    距离2 229mm
    机组高度 650mm
    风机距离 197mm
    冷凝管距离 275mm
    进风口长度 776mm
    回水管半径 20mm
    回水管管径 40mm
    距离 50mm
    进水管管径 40mm
    进水管高度1 253mm
    表冷段长度 600mm
    调节风阀宽H 420.5mm
    机组宽度 950mm
    厚度 29.9999999999999mm
    进水管距离1 154mm
    冷凝管管径 32mm
    回水管高度 357mm
    混合段长度 500mm
    回水管半径1 25mm
    进水管管径1 50mm
    袋式过滤段长度 600mm
    调节风阀长L 848mm
    边距 50mm
    回水管高度1 287mm
    进水管距离 138mm
    底座高度 100mm
    冷凝管半径 16mm
    回水管管径1 50mm
    进水管半径1 25mm
    距离1 264.5mm
    进水管高度 208mm
    蒸汽加湿段长度 600mm
    风机段长度 600mm
    机组长度 2400mm
    机械 - 流量
    最小机外全压 200Pa
    最大机外全压 800Pa
    风量 2209m3/h
    水流阻力 2200Pa
    空气阻力 56Pa
    标识数据
    制造商
    注释记号
    URL
    成本 0
    型号
    类型图像
    部件代码
    类型注释
    说明
    回路
    机械
    显热冷量 0kW
    水流量 0.5L/s
    总冷量 0kW
    材质和装饰
    底座材质
    箱体材质
    分析结果
    盘管迎风面积 0.24m2
