[Revit教程]修改结构支撑


更新时间:2019-05-1008:54:28
  • A+
所属分类:图文教程

在添加支撑图元后,可以修改支撑属性以控制支撑沿梁的方向保持位置的方式。

通过指定“距离”或与梁端点的长度比率,可以保持每个支撑端点与梁的位置。如果修改了所附着的梁的位置或长度,则支撑会根据所选支撑设置随修改进行调整。

请注意,您可以修改支撑几何图形,这与结构梁非常相似。 这包括相对于定位线的偏移、缩进和定位。

[Revit教程]修改结构支撑

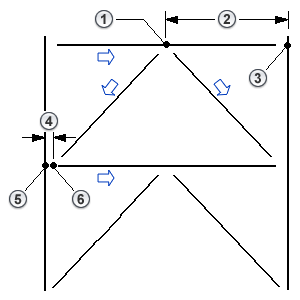

支撑附着属性

  1. 支撑终点节点的位置
  2. 起点附着距离或比率
  3. 参照图元的附着起点(终点)
  4. 终点附着距离或比率
  5. 参照图元的附着终点(起点)
  6. 支撑起点节点的位置

修改支撑属性

  1. 选择一个支撑。
  2. 在“属性”选项板的“结构”下,选择“起点附着类型”。
    • 距离:如果支撑起点位于梁上,则该值指定的是特定“参照图元的附着起点”属性与该支撑起点之间的距离。
    • 比率:如果支撑起点位于梁上,则该值指定的是该起点位置相对于梁的百分比。 例如,值 0.5 会将起点放置在附着梁的两个端点之间的正中位置。

    选择相应选项后,输入“起点附着比率”或“起点附着距离”的值。如果支撑起点位于柱上,则该选项不适用于该支撑端点。

  3. 为“参照图元的附着起点”属性选择一个值。该值将指定从哪个参照图元(梁)的终点测量起点附着距离或比率。
    注: 如果支撑起点的节点附着在柱或墙上,可以设置标高和偏移以指定该点的高度。
  4. 在“属性”选项板的“结构”下,选择“终点附着类型”。
    • 距离:如果支撑终点位于梁上,则该值指定的是特定“参照图元的附着终点”属性与该支撑终点之间的距离。
    • 比率:如果支撑终点位于梁上,则该值指定的是该终点位置相对于梁的百分比。 例如,值 0.5 会将终点放置在附着梁的两个端点之间的正中位置。

    选择相应选项后,输入“终点附着比率”或“终点附着距离”的值。如果支撑终点位于柱上,则该选项不适用于该支撑终点。

  5. 为“参照图元的附着终点”属性选择一个值。该值将指定从哪个参照图元(梁)的终点测量终点附着距离或比率。
    注: 如果支撑终点的节点附着在柱或墙上,可以设置标高和偏移以指定该点的高度。
