BIM是当下工程建设领域里一个十分火爆的名词。随着国务院及国家发改委、工信部、住建部等政府部门对建筑业持续健康发展的高度重视,陆续出台了促进我国建筑信息化发展的有关政策文件,信息化技术在建设工程项目中的运用得到了进一步的推广。虽然应用在我国建设工程领域的时间并不长,但在行业内却有着非同寻常人气。本文提炼汇总了以下的相关BIM知识,可供大家参考学习。

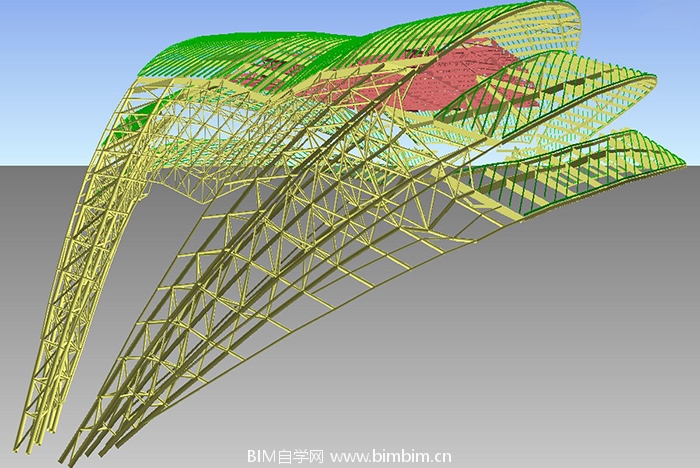

BIM知识汇总

应用案例分析:

1、概念设计BIM应用:场地风环境、场地日照、局部日照分析、光热分析。

2、方案设计BIM应用:分配平面空间、能耗分析、方案比选。

3、初步设计BIM应用:精细化设计、多专业协调、建筑深化设计。

4、BIM基本工作流程。(9点)

5、视图样板包括:结构基础平面、模板平面、布置平面、配筋平面、剖面、立面(用于表示斜撑布置、结构桁架和转换结构)。

6、结构专业常用明细表:构件尺寸(梁、墙和柱)、楼梯表、层高表、材料表明细。

7、结构设计模型:方案、初步、施工图。

8、概念设计BIM应用:体量模型。

9、被动节能措施:采光、遮阳、自然通风、外围护结构设计。主动:暖通设备空调、照明设备等,整合深入优化。

10、BIM深化设计协调管理流程:建立存储体系,定制标注、深化设计变更管理,竣工模型管理。

11、冲突检测:在数字模型中…在空间上的冲突、碰撞问题。

12、一般模型拆分原则:专业、防火分区、楼号、施工缝、楼层。

13、二维码技术混凝土量统计:二维码信息:方量、强度等级、塌落度、使用位置、建筑时间、生产单位。

14、空调水管优先,通风管道、电气桥架、喷淋管道配合调整。

15、链接方式优点:不受地点设备限制、可存储便携式设备或网络传输,缺点:实时性不强。

16、工作集协调方式优点:实时对模型调整优化,缺点:约束了建模人员时间和地点。

17、人员配置原则:所需专业、工作量。

18、深化设计具体步骤:初步整体建模、精确建模、模型校核、构件编号、构件出图、校对及审核。

19、深化设计的内容:制作深化设计包括:详图设计、加工及焊接工艺设计、质量标准和验收标准设计。

20、BIM软件选择(5点):能够支持多种格式的输出输入,可以多专业配合的软件。功能是否能满足企业要求。操作是否简单,修改是否方便快捷。能否提供设备构件,是否有足够的产品族库支撑。软件的学习难易程度。

21、施工阶段应用点(8点):管线综合、碰撞检测、预留孔洞、出施工图、材料统计、支吊架的布置、预制件加工、BIM模型的管理。

22、碰撞检测顺序:土建、设备内部个专业、结构与给排水暖电、管线交叉问题。
23、BIM应用内容及实施成果:施工准备阶段安全控制、深化设计、施工过程仿真模拟、施工动态监测、防坠落管理、施工风险预控、塔吊安全管理、灾害应急管理。

24、工程项目管理基本原则:实现总目标是准绳。沟通是基本理念。保持工程项目各项工作整体协调,有序运行。

25、项目综合管理:造价管理、设计管理(出图:综合管线图、综合结构留洞图、碰撞报告和改进方案、效果图漫游动画等)、施工管理。

26、实施流程: 1.准备工作:成立BIM工作小组,制定实施目标与计划;2.BIM需求分析:需求调研与分析;3.制定标准与规范:建模标准、应用规范、技术标准;4.应用与持续优化:产品培训、应用上线、维护与升级。

27、优化排布基本原则:小让大,有压让无压,常温让高温低温,可弯让不可弯,分支让主干,附件少让多,电气避热避水,安装维修空间不小于500,吊顶上预留250装修空间,租赁线以外400内不布管线。

28、BIM自动化算量优点(4点):为造价师节省时间精力、准确、更快、更好的应对设计变更。

建模应用技术:

1、族:可载入族、系统族、内建族。

2、类别-族-类型-实例。

3、基准图元、模型图元、视图专有图元(标准、详图)。

4、四种基本文件格式:ret、rvt、rft、rfa

5、Revit提供了“导入”、“链接”、“导出”工具,可以支持CAD、FBX、IFC、gbXML。

6、选项栏、功能区、属性栏、项目浏览器、绘图区域。

7、自定义快速访问工具栏:打开、保存、同步并修改设置、放弃、重做。

8、SHIFT旋转,VIEWCUBE进行切换,ZR区域放大。

9、缩放工具:区域放大、缩小两倍、缩放匹配、缩放全部以匹配、缩放图纸大小。

10、线框模式:显示效果最差、速度最快。

11、“真实”与“外观”选项参数有关,用于图元渲染时的材质纹理。光线追踪效果最佳。

12、Revit中图元选择:单击、框选、按过滤器选择。

13、多个图元重叠,循环按“Tab”。“Shift+Tab”按相反顺序循环切换图元。

14、轴网类型属性:轴线中段、末段宽度、末段颜色、末段填充图案。

15、Revit提供六种规程:建筑、结构、机械、电气、卫浴、协调。会隐藏“建筑墙”、“建筑楼板”等非结构图元,“墙饰条”、“幕墙”不会被隐藏。

16、Revit创建梁的方式:梁和梁系统。

17、条形基础属于系统族。

18、Revit提供了建筑墙、结构墙、面墙。

19、Revit建筑样板三种基本样式:幕墙、外部玻璃、店面。

20、基本参数:材质、尺寸标注。这些参数可以按项目的需求进行修改。

21、Revit平面草图绘制构件:楼板、屋顶。

22、屋顶创建方式:面屋顶、迹线屋顶、拉伸屋顶。

23、编辑栏杆位置对齐:起点、终点、中心、展开样式匹配。

24、创建坡道草图:梯段、边界、踢面。

25、地形创建方式:直接放置高程点、导入等高线(DWG、DXF、DGN)、导入土木工程应用程序中的点文件。

26、Revit三维视图:正交、透视。

27、打开视图的“图形显示选项”三种方式:视觉样式-图形显示选项、视图的小三角、单击属性栏中图形显示选项。

28、颜色控制可选“保留”,也可选“黑白”,选“保留”较好。

29、水管与其他专业碰撞修改原则:电线桥架最上面、风管中间、水管最下方。满足要求:管道高距离梁底200。节约空间。重力管道与其他碰撞,应修改其他:管道偏移200。

30、垂直对正方式:中、底、顶。

31、在平面视图、立面视图、剖面视图、三维视图都可以放置管件。

32、管道在粗和中等下为单线。精细下为双线。风管在粗下为单线,中等和精细下为双线。

33、管道类型:半径弯头/T型三通、半径弯头/接头、斜接弯头/T型三通和斜接弯头/接头。

34、首选连接类型:设置风管支管连接的默认方式。T形三通默认类型:接头、四通、过渡件、多形状过渡件、活接头。

35、根据风管材料设置“粗糙度”,用于计算风管沿程阻力。

36、系统-HVAV-风管附件。

37、隐藏线的设置用于设置图元之间交叉、发生遮挡关系时间的显示。

38、族是组成项目的基本单元,是参数信息的载体。

39、管线综合布置原则:满足深化设计施工规范、合理利用空间、满足施工和围护空间需求、装饰需求、保证结构安全。

40、管线综合一般避让原则:小让大、利用梁间空隙、风水管交叉处局部应风管下翻、所有管线避让自流管道、造价低让造价高。

41、竖井管线排布原则:电缆井、管道井、排烟道、排气道、垃圾道。每层应设,检修通道宽不小于0.6M。标明不同类型的管线的走向、管径、标高、坐标位置。

42、Revit插件的好处:大幅提高工作效率、更准确的模型和图纸、更智能的模型、与外部软件信息双向交流。

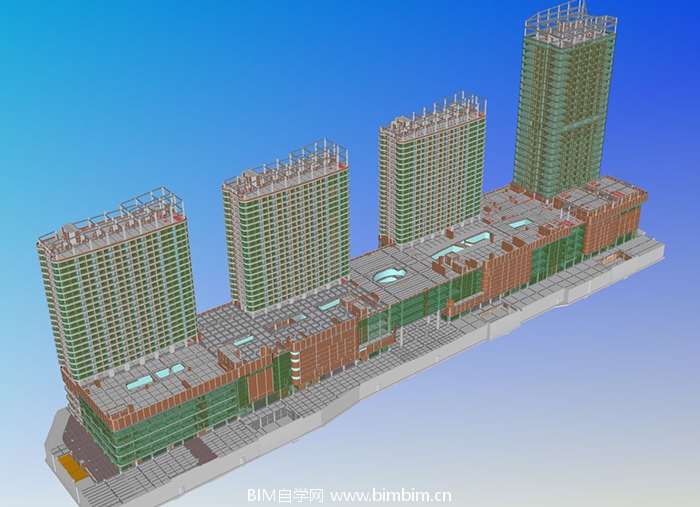

BIM知识汇总

应用与项目管理:

1、项目管理:运用系统的观点、方法和理论。

2、欧洲体系:国际项目管理协会(IPMA),美国体系:美国项目管理协会(PMI)。

3、项目管理特点(7点):普遍性:目的性、独特性、集成性、创新性、组织的临时性和开发性、成果的不可挽回性。

4、项目管理内容:范围、时间、成本控制、质量、采购、其他管理。

5、三控:进度、质量、投资(成本)控制。三管:合同、职业健康安全与环境、信息。一协调:组织协调(内部、外部)。

6、建设项目全生命期一体化管理(PLIM),业主单位牵头,专业咨询方负责,组成全生命期一体化项目管理组(PLMT)。

7、实施阶段:施工方主要,综合考虑业主、运营方、供应方、监理方意见。

8、一体化管理特点:合作理念、各方提前参与、以PLMT为主要管理方、信息一体化为基础。

9、传统项目管理不足:自行或委托开发管理、项目管理、设施管理。缺少相互沟通。

10、三维协调(设计、施工)。记录建模(施工、规划)。施工还包括:场地使用规划、施工系统设计、数字化加工、材料场地跟踪、三维控制和计划。

11、BIM应用必然性:整合重新定义信息沟通流程、系统性要求、国家资源规划城市管理信息化的需求。

12、单业务应用(复杂曲面设计、日照、风环境、管线碰撞、4D施工进度模拟、工程量计算、施工交底、三维放线、物料追踪)、多业务集成应用(不同专业、不同业务、不同阶段、与其他业务或新技术)、与项目管理的集成应用(集成产品开发IPD、虚拟设计建设模式VDC)。

13、业主单位BIM的应用需求:可视化的投资方案、项目管理、物业管理。

14、BIM可实现的业主单位需求:招标管理、设计管理、工程量快速统计、施工管理、销售推广、运维管理、空间管理、决策数据库。

15、决策过程四个阶段:信息收集、方案设计、方案评价、方案选择。

16、业主BIM应用流程:确定需求-确定应用形式-明确职责-确定BIM应用流程-建立标准-编制计划-组织实施-过程监督-组织交付-组织项目后评价。

17、设计方项目管理内容:安全管理、成本控制、进度控制、质量控制、设计合同管理、设计信息管理、组织协调。

18、设计方需求:三维设计、协同设计、建筑性能化设计、效果图及动画展示、碰撞检测、设计变更。

19、施工单位需求:理解设计意图、降低施工风险、把握施工细节、更多的工厂预制、提供便捷的管理手段。

20、工程进度管理上的应用:可视化的工程进度安排、对工程建设过程的模拟、对工程材料和设备供应过程的优化。

21、第一类BIM咨询顾问:BIM战略咨询顾问,第二类:BIM专业服务提供商。

22、供货单位需求:设计阶段、招投标、施工建造、运维阶段。

23、运维单位与项目管理的关系:规划设计阶段物业前期介入、工程建设阶段物业监督、接管前的承接查验、综合竣工验收后的项目移交接管。

24、协同平台功能:建筑模型信息存储功能、具有图形编辑平台、兼容建筑专业应用软件、人员管理功能。

25、编制BIM实施计划:实施目标、组织机构、进度计划、资源配置、实施标准、保障措施。

26、碰撞检测、管综优化设计:Revit系列。

27、项目BIM实施的保障措施:建立系统运行保障体系、工作计划、例会制度、检查机制、模型维护与应用机制。

28、评价时间不同,后评价:跟踪评价、实施效果评价、影响评价。决策需求,后评价:宏观、微观。

29、方案设计阶段BIM应用包括:概念设计、场地规划、方案比选。

30、概念设计中主要体现在:空间形式思考、饰面装饰及材料运用、室内装饰色彩选择。

31、空间设计:空间造型、空间功能。场地规划:场地分析、整体规划。

32、初步设计阶段BIM应用包括:结构分析、性能分析、工程算量。

33、最早使用计算机进行的结构分析三个步骤:前处理、内力分析、后处理。

34、性能分析:能耗分析、光照分析、设备分析、绿色评估。(风环境分析、自然采光分析、综合节能分析) 。

35、热岛计算要求建立出整个小区的道路、建筑外轮廓线、水体、绿地。室内自然通风及室外风场计算建立建筑外轮廓线及室内布局。

36、热岛强度、室外风速、室内通风。

37、热工模拟计算应用流程:导入模型、房间功能及围护结构设置、模拟基本参数设置、空调系统设置。

38、BIM模型-导出几何模型-模型简化-导入室内分析软件-输出结果。

39、室内声学设计:建筑声学、电声。前者基础。建筑声学设计软件:Odeon(只用于室内音质分析)、Raynoise和EASE。

40、环境噪音模拟分析软件:Cadna/A软件:工业噪音、道路和铁路噪音、机场噪音、噪声图。

41、按模拟对象及状态不同,建筑采光模拟软件分静态(Radiance、Ecotect)和动态。

42、不完全双向,从BIM到EcotectAnalysis的数据交换主要通过gbXML或DXF两种格式。

43、DXF格式的文件适用于光环境分析、阴影遮挡分析、可视度分析。

44、BIM应用清单:建造阶段(8个管理):预制加工、进度、安全、质量、成本、物料、绿色施工、工程变更。

45、BIM施工单位投标阶段优势:更好展示技术方案、获得结算利润、提升能力提升中标率。

46、BIM在技术方案展示中的应用:碰撞检查、虚拟施工、施工隐患排除、材料分区域统计。

47、BIM还是一个6D关联数据库。

48、专业性深化设计(土建结构、钢结构、幕墙、电梯、机电各专业等等)、综合性深化设计。

49、虚拟施工好处:施工方法可视化、验证过程化、施工组织控制化。

50、场地布置方案、专项施工方案(土方开挖、基础浇筑、测量、幕墙、精装修)

51、预制加工管理:构件加工详图、构件生产指导、通过BIM实现预制构件的数字化制造、构件详细信息查询。

52、进度管理:工作内容、工作程序、持续时间、逻辑关系。

53、进度管理:计划编制、4D模拟、施工安全与冲突分析系统、优化系统、三维技术交底及安装指导、云端管理。

54、质量管理关键应用点:建模前期协调设计、碰撞检测、大体积混凝土测温、施工工序管理、高集成化方便信息查询和搜集。

55、安全管理:组织管理、场地设施管理、行为控制、安全技术管理。

56、安全管理具体应用:施工准备阶段安全控制、施工过程仿真模拟、模型试验、动态监测、防坠落管理、塔吊安装管理、灾害应急管理。

57、BIM成本控制优势表:快速、准确、精细、分析能力强、提升企业成本控制能力。

58、成本控制中的应用:快速精确的成本核算、预算工程量动态查询与统计、限额领料与进度款支付管理、以施工预算控制人力资源和物质资源的消耗、设计优化与变更成本管理造价信息实施追踪。

59、5D:三维建筑模型、施工组织方案、成本及造价。

60、物料管理:安装材料BIM模型数据库、安装材料分类控制、用料交底、物资材料管理、材料变更清单。

61、节地应用:场地分析、土方量计算、施工用地管理及空间建设用地管理。

62、节水应用:协助土方量计算、模拟土地沉降、场地排水设计、分析建筑的消防作业面、设置最经济合理的消防器材。

63、运维与设施管理:空间、资产、维修、公共安全、能耗管理。

64、运维与设施管理特点:多职能性、服务性、专业性、可持续性。

65、BIM设施管理优势:实现信息集成和共享、实现设施的可视化管理、定位建筑构件。

66、运维与设施管理的应用:空间管理(租赁管理、垂直交通管理、车库管理、办公管理)、资产(可视化资产信息、资产监控查询定位、资产安保及紧急预案管理)、维护、公共安全(安保管理、火灾消防管理、隐蔽工程管理)、能耗管理(电量监测、水量监测、温度监测、机械通风管理)。

67、安保管理:视频监控、可疑人员定位、安保人员位置管理、人流量监测(含车流量)。

68、BIM在绿色运维中的应用:对各类能源消耗的实时监测和改进、楼宇智能化系统管理。

技术概论:

1、应用领域不同:标准管理、工具研发、工程应用、教育类。

2、BIM市场模式预测:个性化开发、全方位应用、市场细分、多软件协调。

3、BIM:三维数字技术为基础、完善的信息模型、单一工程数据源。

4、BIM是一种技术、方法、过程。

5、CDE 公共数据环境,IFC一种基于对象的、公开的标准文件交换格式。

6、LOD运用于:确定模型阶段输出结果、分配建模任务。

7、BIM特点:可视化、一体化、仿真性、协调性、优化性、可出图性、信息完备性。

8、工具可视化模式:隐藏式、带边框着色、真实的模型。

9、信息传递方式:双向直接、单向直接、中间翻译、间接互用。

10、勘察设计阶段应用价值:设计方案论证、设计建模、能耗分析、结构分析、光照分析、设备分析、绿色评估、工程量统计、其他性能分析、管线综合、规范验证、设计文件编制。

11、与云计算集成应用初级(项目协调平台)、中级(模型信息平台)、高级阶段(开发平台)。

12、应用软件4个特征:面向对象、基于三维几何模型、包含其他信息、支持开放式标准。

13、伊士曼分为:环境、平台、工具软件。我们分:基础、工具、平台软件。

14、基础软件特点:基于三维图形技术、支持常见建筑构件库、支持三维数据交换标准。

15、BIM 深化设计软件:比如钢结构详图设计软件。

16、算量软件:基于独立图形平台、基于BIM基础软件进行二次开发的。特点:基于三维模型进行工程量计算、支持按计算规则自动算量、支持三维模型数据交换标准。

17、机电深化设计软件特征:三维图像、可以建立构件、设备库维护、三维数据交换、内置碰撞检查功能、绘制出图、设计校验计算。

18、钢结构深化设计目的:材料优化、确保安全、构造优化、通过深化对。。。归类编号。

19、施工阶段BIM工具软件包括:施工场地、模板及脚手架建模软件、钢筋翻样、变更计量、5D管理等软件。

20、5D施工管理软件:广联达BIM5D 。

21、平台软件特性:支持模型文件管理、支持模型数据签入签出、在线浏览功能、远程网络访问。

22、平台软件支持格式:内部私有格式、公开格式(IFC、IFCXML、CITYGML、COLLADA)。

23、总平面图包括:目录、设计说明、总平面布置图、土方工程图、竖向设计图、管道综合图、绿化布置图、详图、计算书。

24、采暖通风图:目录、首页、平面图、剖面图、系统图、原理图、计算书。

25、BIM实施与应用:信息化、集成化、协同化。

26、建立模型维护与应用保障体系:建立模型应用机制、确定模型应用计划、实施全过程规划。

27、BIM实施方案:应用业务目标、应用具体内容、应用技术路线。

28、BIM组织实施模式:设计主导、咨询辅助、业主自主、施工主导管理模式。

29、咨询辅助:全过程、最大、稳步发展。

30、设计主导特点:合同关系简单管理容易、业主方实施难度一般、对设计方的BIM技术能力有考验、设计招标难度大具有风险性。

31、咨询辅助:有利于项目全过程效益的发挥、适用的项目范围规模大小较为广泛。

32、业主自主:适用于规模较大专业较多技术复杂的大型工程项目。

33、承包商驱动:适用于工程总承包项目。

34、电脑内存20倍,8G及8G以上。

35、方案策划阶段应用:现状建模、成本核算、场地分析、总体规划。

36、设计阶段应用:可视化设计交流、设计分析、协同设计与冲突检查、设计阶段造价控制、施工图生成。

37、施工阶段应用(8个):预制加工管理、虚拟施工管理、施工进度管理、施工质量管理(产品、技术)、安全管理、成本管理、物料管理、绿色施工管理。

38、竣工阶段具体应用:检查结算依据、核对工程数量、其他方面。

39、运维管理范畴:空间管理、资产管理、维护管理、公共安全管理、能耗管理。

40、模型的细致程度LOD两种途径:确定模型阶段输出结果、分配建模任务。

41、IFC四个层次:资源层、核心层、共享层、领域层。

42、LOD100:可行性研究、用的许可。LOD200:规划评审、方案评审、设计概算。LOD300:。。。LOD400:。。。。LOD500:施工结算。

43、LOD100:投资估算。LOD200:设计概算。LOD300:施工图预算、工程量清单、招标控制价。

44、不低于300时,应进行碰撞检测。

45、建筑信息模型交付物分为6类:建筑工程信息模型、模型工程视图/表格、碰撞检测报告、BIM策略书、工程量清单、检视视频。

BIM知识汇总

掌握BIM专业技能,可以运用科学的信息化技术来管理工程项目、提高效率、降低成本,能在项目策划、设计、施工管理、运行和维护的全生命周期过程中进行共享和传递,使工程技术人员对各种建筑信息作出正确理解和高效应对,为设计团队,施工团队、以及建筑运营单位等在内的各方建设主体提供协同工作的基础平台,在提高生产效率、节约成本和缩短工期方面发挥重要的作用;为社会建造高质量、宜居住、节能源、保环境、可持续的建筑。

“无BIM不工程”蔚然成风,在数字化变革的大趋势下,作为数字科技与建筑产业有效融合的“数字建筑”,必然成为建筑产业转型升级的核心引擎。数字建筑就是利用BIM和云计算、大数据、物联网、移动互联网、人工智能等信息技术,结合先进的精益建造项目管理理论方法,形成的以数字技术驱动的行业业务战略。它集成了人员、流程、数据、技术和业务系统,管理建筑物从规划、设计开始到施工、运维的全生命周期,包括全过程、全要素、全参与方的数字化、在线化、智能化,从而实现项目、企业和产业的生态体系全新建立。
