钢丝网栏杆.rfa

钢丝网栏杆.rfa
所属分类:BIM族库 文件大小:508KB 文件格式:.rfa 最后更新:2018年12月27日

族下载

钢丝网栏杆.rfa

提取码:i5sv

简介:钢丝网是用低碳钢丝,中碳钢丝,高碳钢丝,不锈钢丝等材料编织或者焊接成网状材料的总称。

族截图

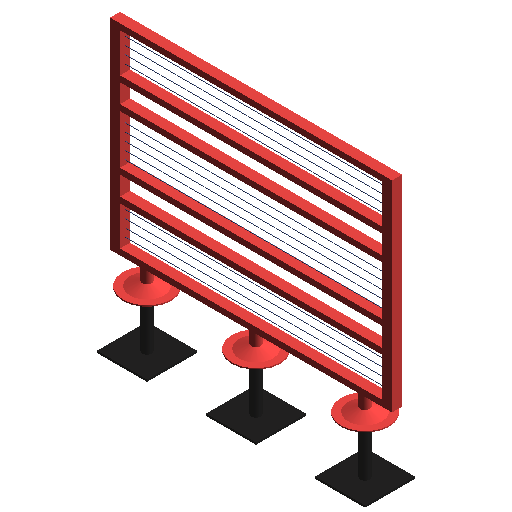

钢丝网栏杆.rfa

族参数

产品参数

尺寸标注
不锈钢管深度 275mm
钢丝网底高度b 475mm
不锈钢套管深度 275mm
扶手厚度h 29.9999723389131mm
实际高度b 199.999999999999mm
实际高度a 120mm
栏杆宽度 1410mm
栏杆高度 1004.99995363117mm
钢丝网顶高度a 1070mm
边距L 35.0000427121044mm
边距Tb 22.5000000000004mm
扶手厚度b 49.999957287898mm
间距 39.9999999999998mm
边距R 35.0000427121044mm
内框高度a 194.999998611776mm
内框宽度 1310.0000854242mm
钢丝网底高度a 875.000001388224mm
钢丝网顶高度b 720mm
内框高度b 245mm
边距Ba 37.4999993058882mm
边距Bb 22.5000000000004mm
实际宽度 1240mm
边距Ta 37.4999993058882mm
其他
钢丝网Vb 6
钢丝网U 32
不锈钢预埋件 1
钢丝网Va 4
支座可见 1
中心支座可见 0
材质和装饰
支座材质
横档材质
不锈钢预埋
边框材质
钢丝网材质
标识数据
类型图像
型号
注释记号
成本
部件代码
说明
制造商
URL
类型注释
