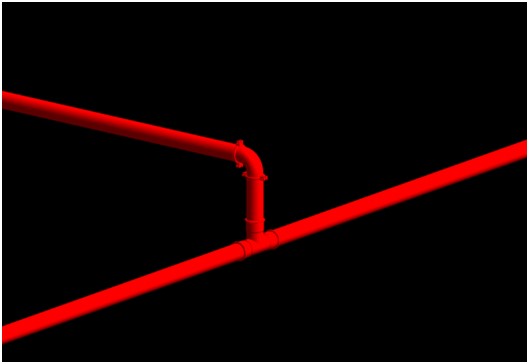

在revit软件中,进行管线调整时经常会因为空间不足,导致不能在竖直方向上以垂直三通相连接,这时可以考虑将三通进行旋转,再与水平管段连接以降低对竖直方向上距离的要求。

Revit绘制斜三通

Revit绘制斜三通



具体操作如下:

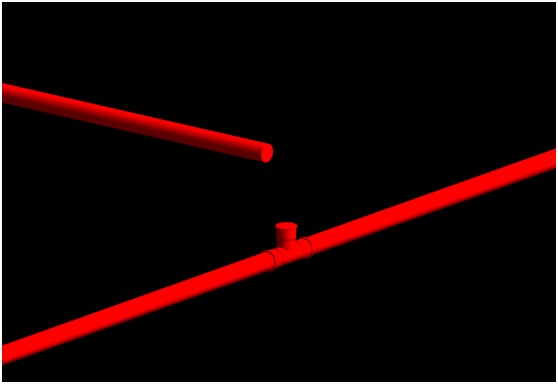

1.在原有的连接方式上将竖直管段删除,保留水平管段及三通。如下图所示:

Revit绘制斜三通

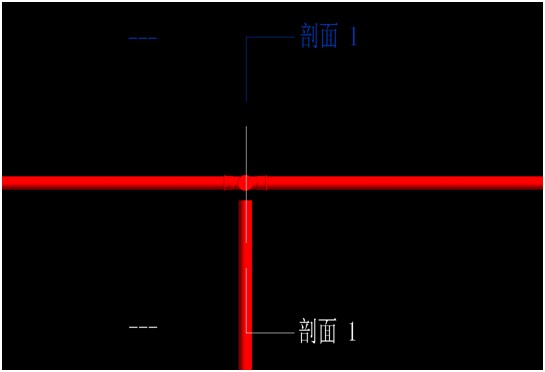

  1. 三维视图转化到平面视图,以垂直于三通所在的水平管道做一个剖面(快捷键pm)。
    Revit绘制斜三通

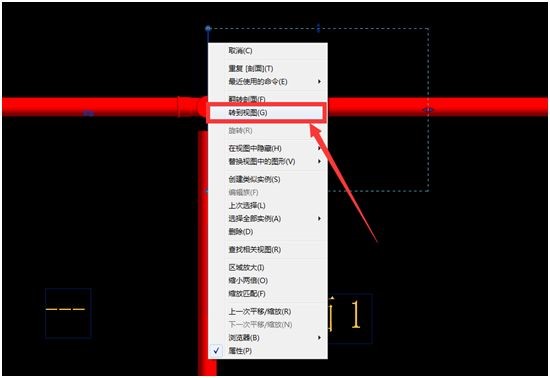

  2. 右击选中剖面,在弹出的口中单击“转到视图”。
    Revit绘制斜三通

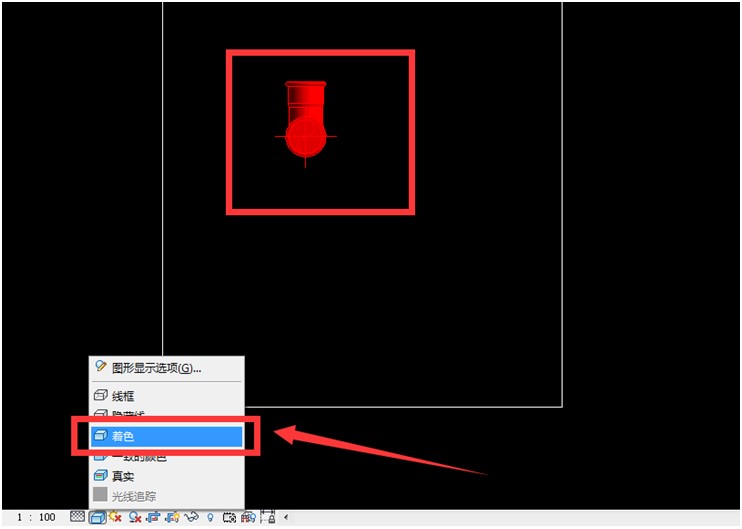

4.转到视图后若只能看见线条,修改最下面一栏中的“详细程度”,选择“精细”。再将“视图样式”改为“着色”即可。
Revit绘制斜三通 Revit绘制斜三通

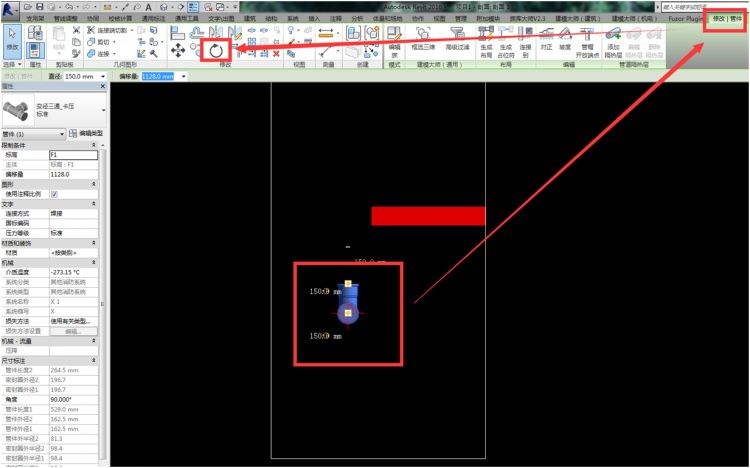

  1. 在剖面视图中选中三通,在注释选项卡“修改”一栏中,单击“旋转”命令。
    Revit绘制斜三通

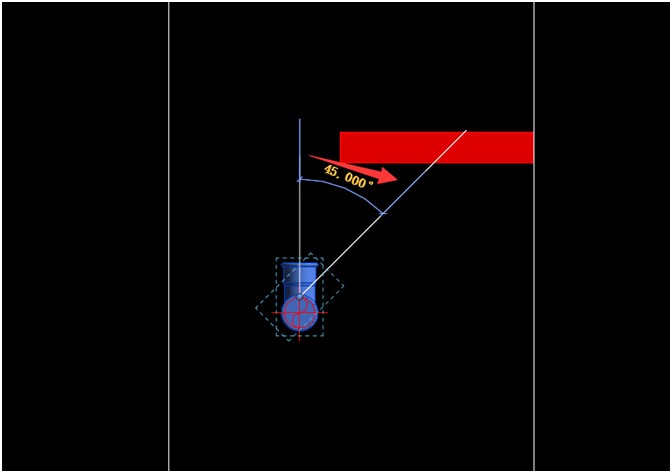

以竖直方向为起点,单击确定,向需要连接的水平管段方向滑动鼠标,输入旋转的角度,这里旋转45度为例。

Revit绘制斜三通

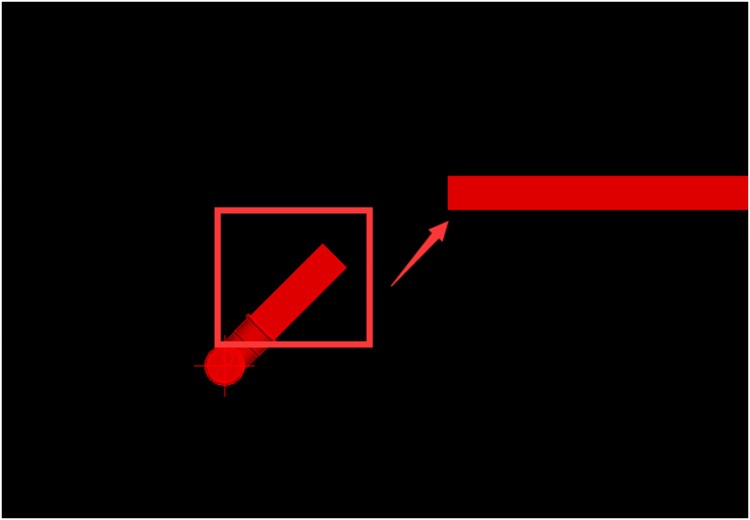

  1. 仍然在剖面视图中,单击选中三通,在三通上“+”标志处右键,选择绘制管道。
    Revit绘制斜三通

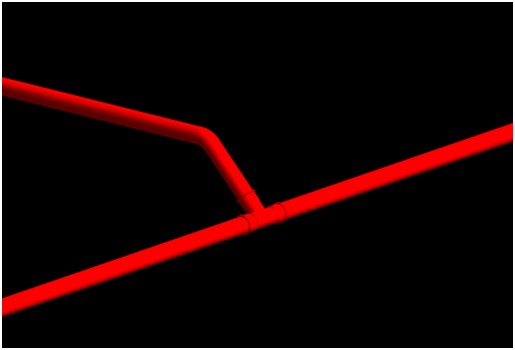

  2. 将绘制出的斜管段与水平管段相连接即可(快捷键“tr”)。转到三维视图即实现斜三通的绘制。
    Revit绘制斜三通
