Revit平面出图之楼梯详教程

  • A+
所属分类:图文教程
BIM自学互助QQ群:961506311 | 问题咨询、考证交流、技术沙龙、行业精英汇聚,火热开放中...

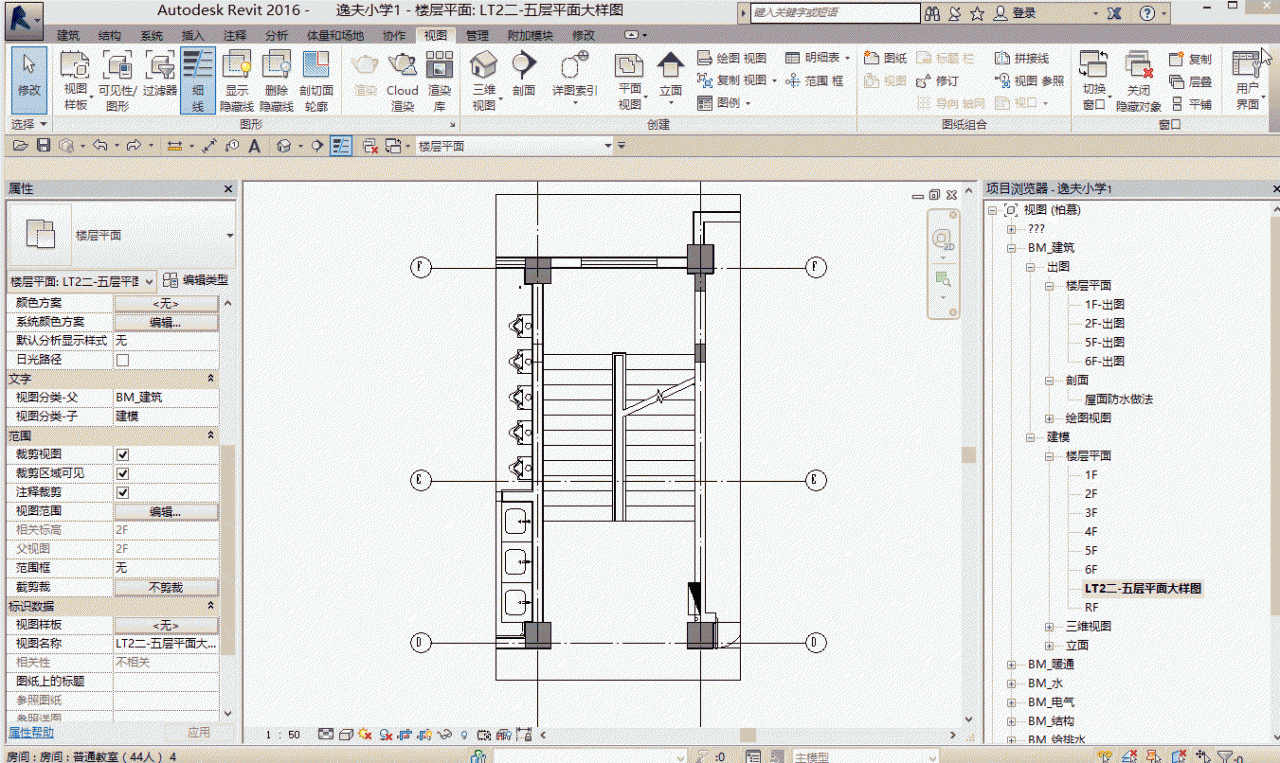

在对应平面视图下点击视图选项卡下的详图索引,在左侧属性栏下选择楼层平面。框选需要的详图范围,这时项目浏览器就会创建一个详图视图点击右键重命名。

Revit平面出图之楼梯详教程

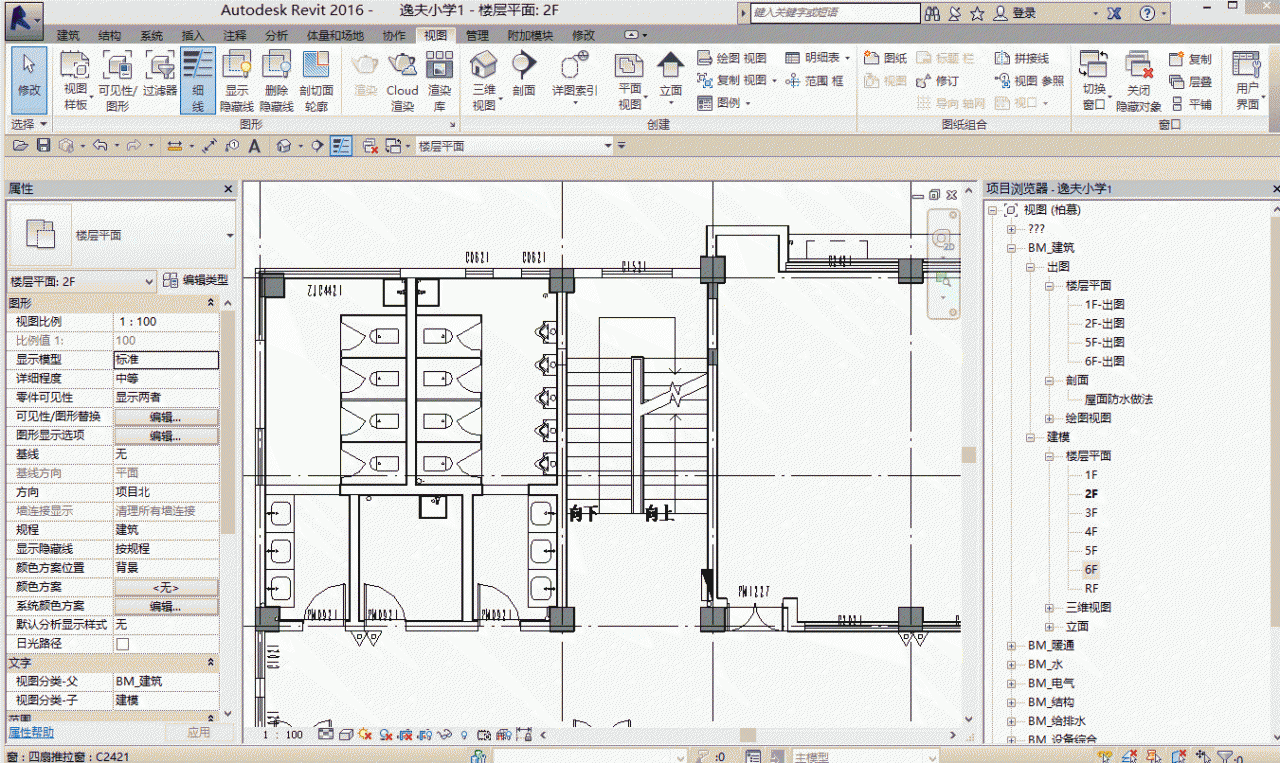

2、在详图视图里将视图分类子类更改为出图,将视图样板更改为BM_建-详图。点击编辑替换模型,将不需要的构件进行隐藏。

Revit平面出图之楼梯详教程

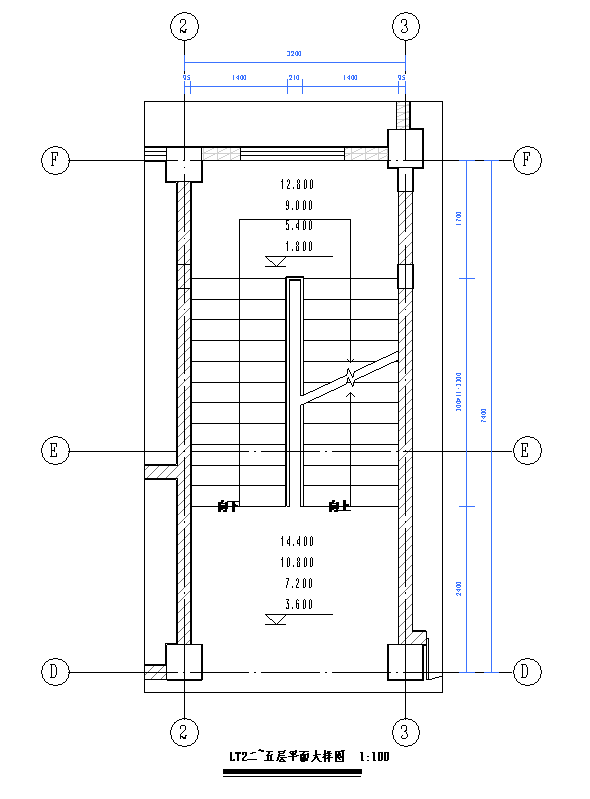

3、添加标注,标高,楼梯路径,详图名等即可完成楼梯详图创建

Revit平面出图之楼梯详教程
