[Revit教程]绘制弯曲梁


更新时间:2019-05-1008:49:10
  • A+
所属分类:图文教程

在平面视图或立面视图中绘制弯曲梁

  1. 单击“结构”选项卡 [Revit教程]绘制弯曲梁“结构”面板 [Revit教程]绘制弯曲梁[Revit教程]绘制弯曲梁(梁)。
  2. 单击“修改 | 放置梁”选项卡 [Revit教程]绘制弯曲梁“绘制”面板,并选择一个曲线工具:
    • 起点-终点-半径弧
    • 中心-端点弧
    • 切线端点弧
    • 圆角弧
    • 样条曲线
    • 半椭圆
  3. 在绘图区域中放置必要的点,以便完成曲线选择。

    [Revit教程]绘制弯曲梁

    定义弯曲梁的弧

示例

弯曲梁有结构分析模型,可以是平滑或分段模型。 如果分析模型是分段的,可以调整段的数目和位置。

[Revit教程]绘制弯曲梁

平滑分析模型

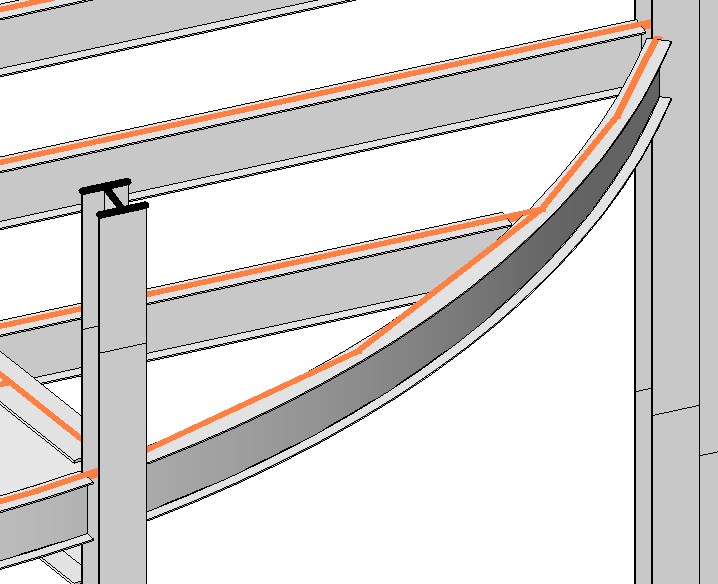

[Revit教程]绘制弯曲梁

分段分析模型
