[Revit教程]使用轴网工具放置梁

  • A+
所属分类:图文教程
BIM自学互助QQ群:931726322 | 问题咨询、考证交流、技术沙龙、行业精英汇聚,火热开放中...

使用“轴网”工具选择轴线,以便将梁自动放置在其他结构图元(例如柱、结构墙和其他梁)之间。

例如,在轴线上可能会有两个结构柱。 也可在柱和结构墙之间添加梁。

  1. 单击“结构”选项卡 [Revit教程]使用轴网工具放置梁“结构”面板 [Revit教程]使用轴网工具放置梁 [Revit教程]使用轴网工具放置梁(梁)。
  2. 单击“修改 | 放置梁”选项卡[Revit教程]使用轴网工具放置梁“多个”面板[Revit教程]使用轴网工具放置梁 [Revit教程]使用轴网工具放置梁(在轴网上)。

    在下面的图像中,可看到平面视图和三维视图中有多样混合柱、梁和结构墙。 在这种情况下,可使用“轴网”工具自动添加大多数梁。

    [Revit教程]使用轴网工具放置梁
  3. 选择要沿其放置梁的轴线。

    按住 Ctrl 键可选择多个轴网。

    在如下所示的图像中,已经自动选择轴网,梁已经自动添加到所有柱、墙和梁之间。

    [Revit教程]使用轴网工具放置梁
  4. 单击“修改 | 放置梁”>“在轴线上”[Revit教程]使用轴网工具放置梁“多个”面板[Revit教程]使用轴网工具放置梁 [Revit教程]使用轴网工具放置梁(完成)。
    提示: 也可以拖曳拾取框来选取多条轴线。

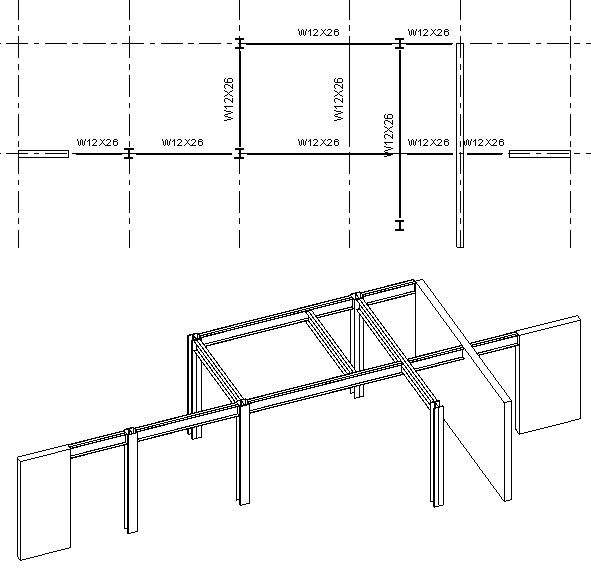

    在下面的图像中,请注意梁是如何添加到所有柱、墙和其他支撑梁之间的。 以前存在的梁未被垂直于它的梁截断。

    [Revit教程]使用轴网工具放置梁

Revit 沿轴线放置梁时,它将使用下列条件:

  • 将扫描所有与轴线相交的可能支座,例如柱、墙或梁。
  • 如果墙位于轴线上,则不会在该墙上放置梁。 墙的各端用作支座。
  • 如果梁与轴线相交并穿过轴线,则此梁被认为是中间支座,因为此梁支座在轴线上创建的新梁。
  • 如果梁与轴线相交但不穿过轴线,则此梁由在轴线上创建的新梁支撑。
