- 显示立面视图、三维视图或剖面视图。
- 单击“建筑”选项卡
“构建”面板
“屋顶”下拉列表
(拉伸屋顶)。
- 指定工作平面。
- 在“屋顶参照标高和偏移”对话框中,为“标高”选择一个值。 默认情况下,将选择项目中最高的标高。
- 要相对于参照标高提升或降低屋顶,请为“偏移”指定一个值。 Revit 以指定的偏移放置参照平面。 使用参照平面,可以相对于标高控制拉伸屋顶的位置。
- 绘制开放环形式的屋顶轮廓。

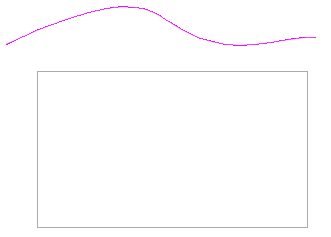

使用样条曲线工具绘制的屋顶轮廓
- 单击
(完成编辑模式),然后打开三维视图。
完成的拉伸屋顶
根据需要将墙附着到屋顶。
注: 要应用玻璃斜窗,请选择“屋顶”,然后在“类型选择器”中选择“玻璃斜窗”。 可以在玻璃斜窗的幕墙嵌板上放置幕墙网格。 按 Tab 键可在水平和垂直网格之间切换。
