Revit模型布局:项目北和正北,不同的定位设置方式

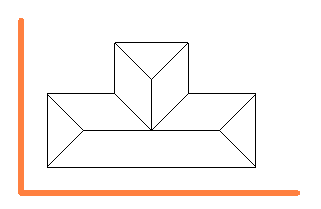

  • 项目北通常会将建筑几何图形的主轴指向绘图区域的顶部,以便于在图纸上进行设计和放置。提示:设计模型时,将“项目北”与绘图区域的顶部对齐。此策略可简化建模过程。

Revit模型布局:项目北和正北,不同的定位设置方式

  • 正北是基于场地情况的真实世界北方向。提示:为了避免产生混淆,仅在开始使用与绘图区域顶部对齐的“项目北”进行建模并收到可靠的测量坐标后,才会定义“正北”。

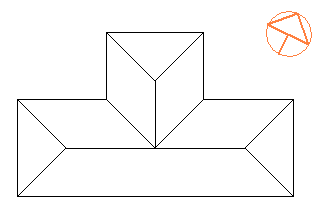

    该场地平面中显示的北向箭头注释符号表示正北方向。

Revit模型布局:项目北和正北,不同的定位设置方式

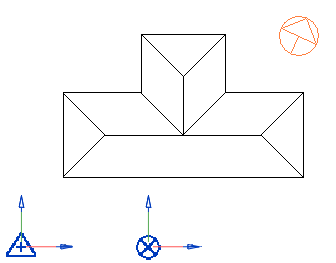

以项目北和正北开始的所有模型都会与绘图区域的顶部对齐,如场地平面视图中的测量点Revit模型布局:项目北和正北,不同的定位设置方式和项目基点Revit模型布局:项目北和正北,不同的定位设置方式所示。

Revit模型布局:项目北和正北,不同的定位设置方式

旋转正北

您可能出于以下原因旋转正北:

  • 表示场地情况
  • 进行日光研究和渲染,以确保自然光照射在建筑模型正确的一侧
  • 进行能量分析
  • 进行热负荷和冷负荷分析

将模型旋转至正北

1. 打开场地平面视图。

2. 使用测量点在场地中设置已知位置。

3. 更改视图方向:在“属性”选项板上,选择“正北”作为“方向”。

4. (可选)在视图中,添加参照平面或表示“正北”方向的注释。

您可以将此作为在模型旋转到“正北”时的参考,之后可将其删除。

例如,此场地平面使用“正北”箭头注释来表示真实世界的北向。

Revit模型布局:项目北和正北,不同的定位设置方式

5. 单击“管理”选项卡Revit模型布局:项目北和正北,不同的定位设置方式“项目位置”面板Revit模型布局:项目北和正北,不同的定位设置方式“定位”下拉列表Revit模型布局:项目北和正北,不同的定位设置方式Revit模型布局:项目北和正北,不同的定位设置方式(旋转正北)。

6. 使用以下任一方法指定“正北”的方向:

  • 在选项栏上,输入一个值作为“从项目到正北方向的角度”以设置旋转角度。例如,如果项目北(视图顶部)与正北之间的差为 45 度,请输入 45。 模型在视图中旋转至指定的角度。
  • 以图形方式将模型旋转到“正北”:

a. 选择显示在模型中心的旋转控件Revit模型布局:项目北和正北,不同的定位设置方式,并将其拖放到参考。

b. 沿该参考单击以表示“正北”方向。

c. 向应用程序窗口顶部的方向再次单击。

Revit模型布局:项目北和正北,不同的定位设置方式

模型即旋转到“正北”方向。

在场地视图中,可以单击测量点以查看其是否与“正北”对齐,或单击项目基点以查看其是否表示从“正北”偏移。

Revit模型布局:项目北和正北,不同的定位设置方式

所有其他视图也会反映“正北”方向,用于阴影、日光研究和其他分析等目的。但是,平面视图可能会定向到“项目北”以简化设计过程。

7. 可选:将场地视图的“方向”重置为“项目北”,并删除表示“正北”方向的参考。

旋转项目北

若要更改模型到绘图区域顶部的方向,请使用“旋转项目北”工具。

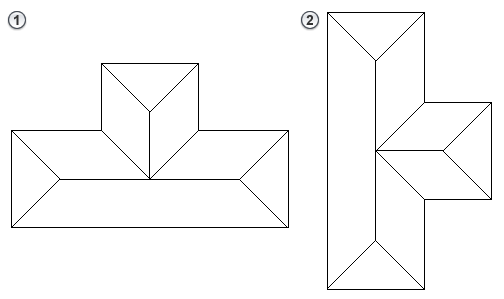

“旋转项目北”会影响“方向”属性被定义为“项目北”的平面视图。 绘图视图、平面视图详图索引或其他类型视图则不受影响。以下示例说明了使用“旋转项目北”工具Revit模型布局:项目北和正北,不同的定位设置方式之前和Revit模型布局:项目北和正北,不同的定位设置方式之后的模型。

Revit模型布局:项目北和正北,不同的定位设置方式

旋转项目北

1. 如果模型已启用工作共享,请确保所有更改内容已检入并确保当前无其他用户正在访问此模型。

2. 打开平面视图。

3. 在“属性”选项板上,确认视图的“方向”属性设置为“项目北”。

当您旋转此视图的“项目北”,其更改也会影响方向设置为“项目北”的其他平面视图。

4. 如果想要以除90或180度外的其它角度旋转项目,可为所需旋转角度添加参照平面(如有需要)。

5. 单击“管理”选项卡Revit模型布局:项目北和正北,不同的定位设置方式“项目位置”面板Revit模型布局:项目北和正北,不同的定位设置方式“定位”下拉列表Revit模型布局:项目北和正北,不同的定位设置方式Revit模型布局:项目北和正北,不同的定位设置方式(旋转项目北)。

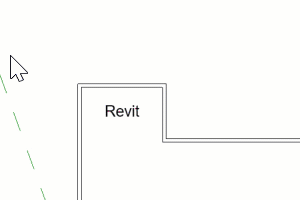

6. 在“旋转项目”对话框中,对于旋转期间保留文字注释的方向,若文字注释应保持定向到视图,请选择此选项。

Revit模型布局:项目北和正北,不同的定位设置方式

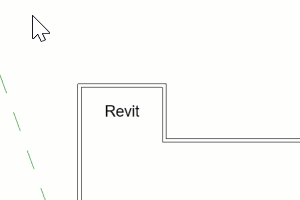

若文本注释应随模型旋转,请清除该选项。

Revit模型布局:项目北和正北,不同的定位设置方式

7. 若要指定旋转角度,请执行下列操作之一:

  • 选择所需的旋转角度。
  • 选择对齐选定直线或平面。 在视图中,选择要用于旋转的参照平面或现有直线。

模型会旋转并显示一条消息,指出已旋转的图元数。

8. 在所有平面视图中验证结果。

如果消息指示错误,您可以导出错误进行检查并更正。

9. 如果模型已启用工作共享,请在旋转“项目北”后,与中心模型同步,并告知用户创建新的本地副本。

更改平面视图方向

在调整模型的“正北”和“项目北”后,可以根据视图的需要,决定每个平面视图是否都要反映“项目北”或“正北”。

默认情况下,平面视图会定向到“项目北”。1.打开平面视图。

2. 在“属性”选项板中,为“方向”选择值:

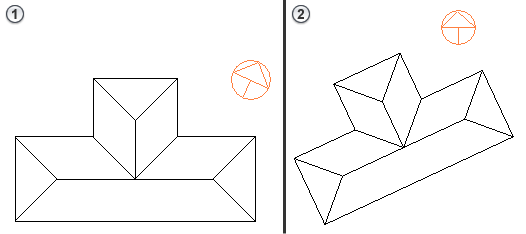

Revit模型布局:项目北和正北,不同的定位设置方式“项目北”会将视图与设计工作流的首选方向(由模型指定)对齐。

Revit模型布局:项目北和正北,不同的定位设置方式“正北”会将视图与真实世界北向对齐。

Revit模型布局:项目北和正北,不同的定位设置方式

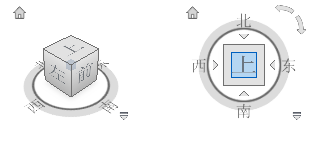

如果需要将三维视图的方向旋转到“正北”,请使用 ViewCube。

Revit模型布局:项目北和正北,不同的定位设置方式
