Revit2020版正式发布,全新功能大盘点!


更新时间:2019-05-0609:08:45
  • A+
所属分类:BIM资讯

期待已经的Revit2020版

终于发布啦!!!

相信许多童鞋都有这样的疑问:

那2020版较以往有什么区别呢?

Revit2020版正式发布,全新功能大盘点!

今天小编就来给大家详细盘点

本次发布的Revit2020的新功能

Revit2020版正式发布,全新功能大盘点!

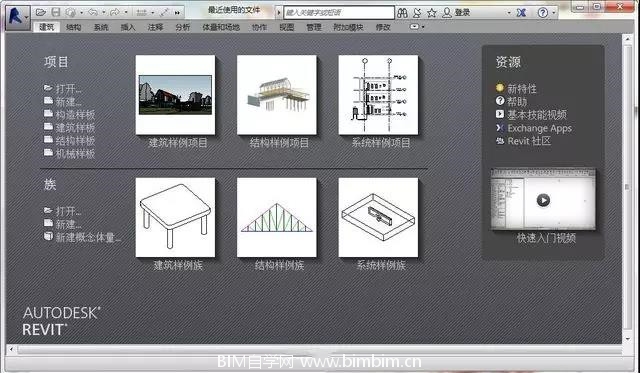

       我们都知道Revit是由Autodesk公司打造的一款专业的三维建筑信息模型建模软件,主要是专为建筑信息模型【BIM】构建的,适用于建筑设计、MEP工程、结构工程和施工领域。

本次Autodesk Revit2020版引入了全新的性能,可以完美兼容win10操作系统,拥有能量分析、图形导出为gbxml格式以及增强了主体栏杆扶手和墙显示等多种功能。

Revit2020版正式发布,全新功能大盘点!

       同时,在项目设计流程前期,Revit2020版可以帮助探究最新颖的设计概念和外观,并在整个施工文档中传达出想要的设计理念。

支持可持续设计、碰撞检测、施工规划和建造,提高工程师、承包商、业主之间的沟通协作。设计过程中的所有变更都会在相关设计与文档中自动更新,实现更加协调一致的流程,获得更加可靠的设计文档。

BIM,品茗BIM,Revit2020

       除此以外,易用的工具可以帮助更快进行自由形状建模和参数化设计,并且还能够对早期设计进行分析。借助这些功能,可以自由绘制草图,快速创建三维形状,交互地处理各个形状

利用内置的工具进行复杂形状的概念澄清,为建造和施工准备模型。随着设计的持续推进,Autodesk Revit2020能够围绕最复杂的形状自动构建参数化框架,提供更高的创建控制能力、精确性和灵活性。从概念模型到施工文档的整个设计流程都在一个直观环境中完成。

Autodesk Revit2020新亮点

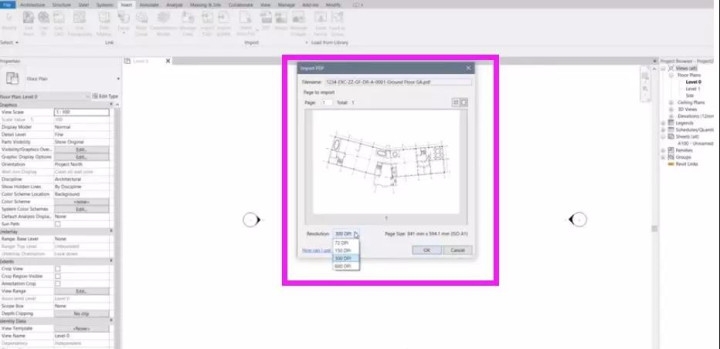

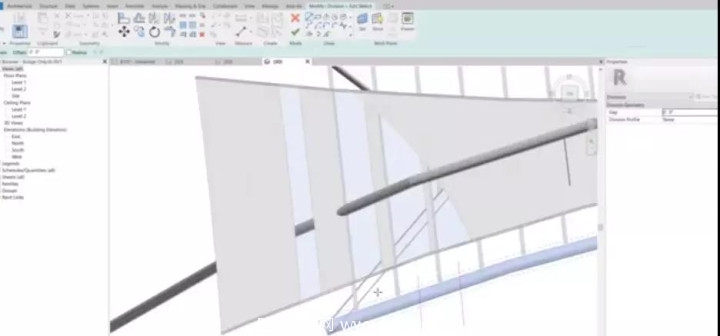

1、导入PDF的功能:导入的线条可以被拾取线工具捕捉。

Revit2020版正式发布,全新功能大盘点!

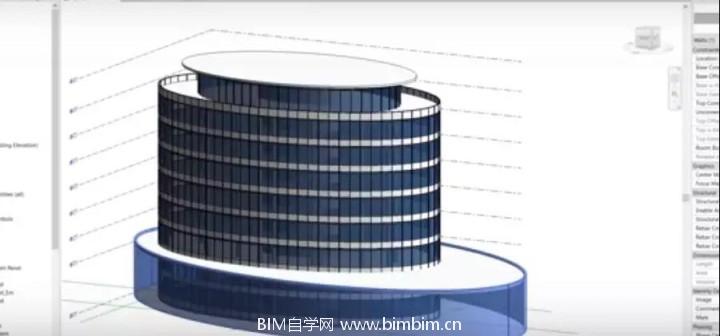

2、增加椭圆形的墙体和幕墙绘制方法。

Revit2020版正式发布,全新功能大盘点!

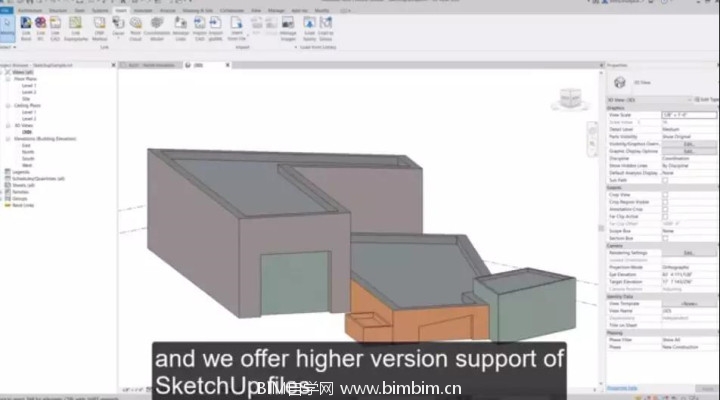

3、增强导入SU模型的功能:可以导入的SU带材质模型,也能导入更高版本的SU模型。

Revit2020版正式发布,全新功能大盘点!

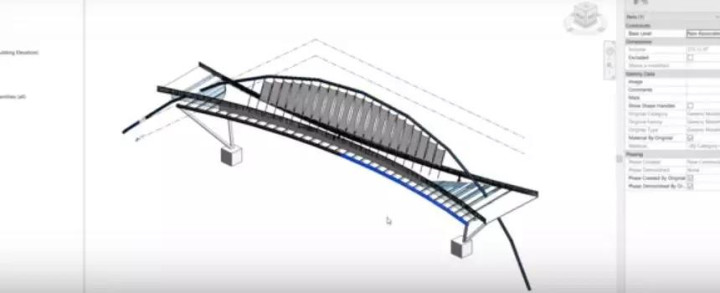

4、导入的形体可以创建零件,可以对导入的图形再次编辑。

Revit2020版正式发布,全新功能大盘点!

Revit2020版正式发布,全新功能大盘点!

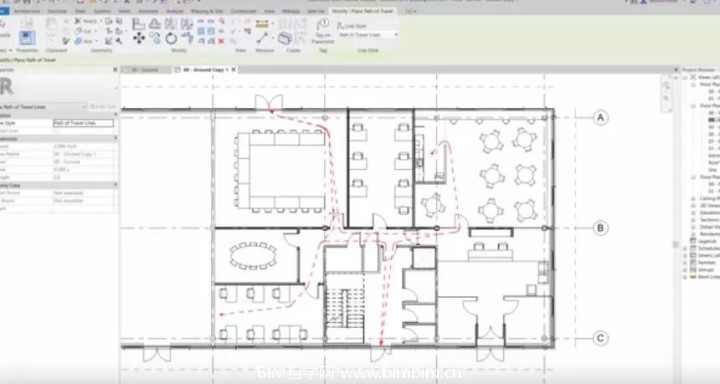

5、最短路径判断:疏散通道分析就很有用。

Revit2020版正式发布,全新功能大盘点!

6、材质在质感方面提升

Revit2020版正式发布,全新功能大盘点!

7、可以跨图纸复制和粘贴图例

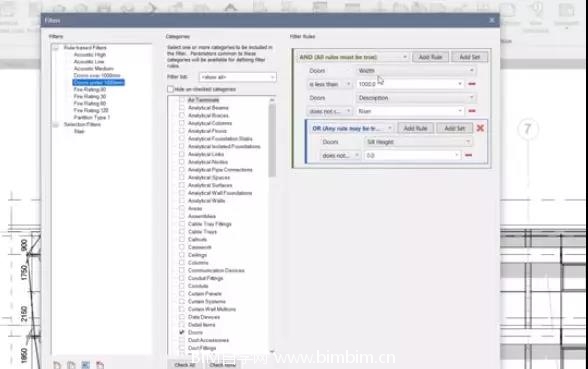

8、过滤器功能增强,增加or的选择。

Revit2020版正式发布,全新功能大盘点!

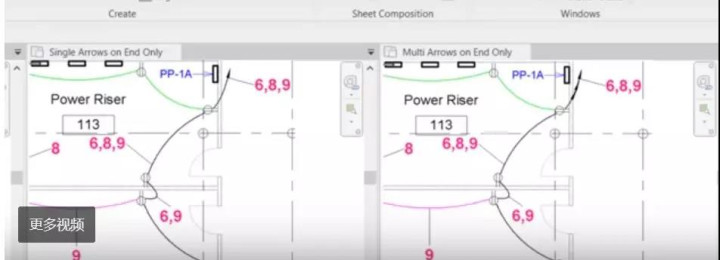

9、电气部分的箭头和刻度线有了改进。

Revit2020版正式发布,全新功能大盘点!

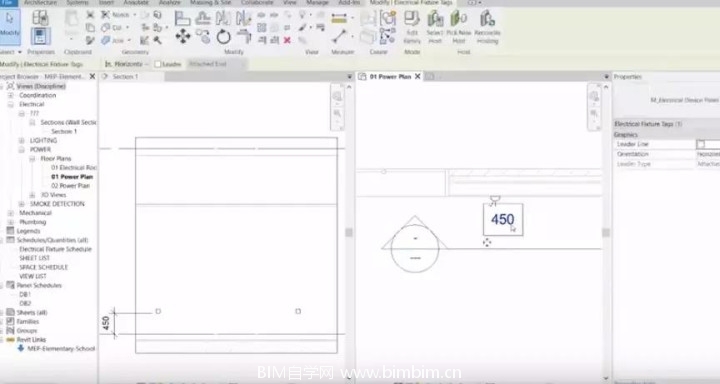

10、家具、灯、开关等出现了高度标签,可修改高程

Revit2020版正式发布,全新功能大盘点!

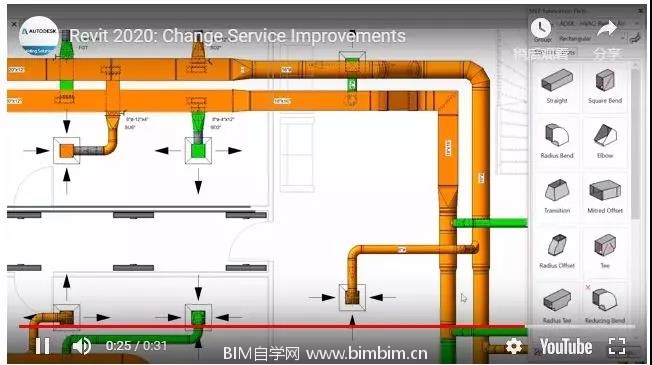

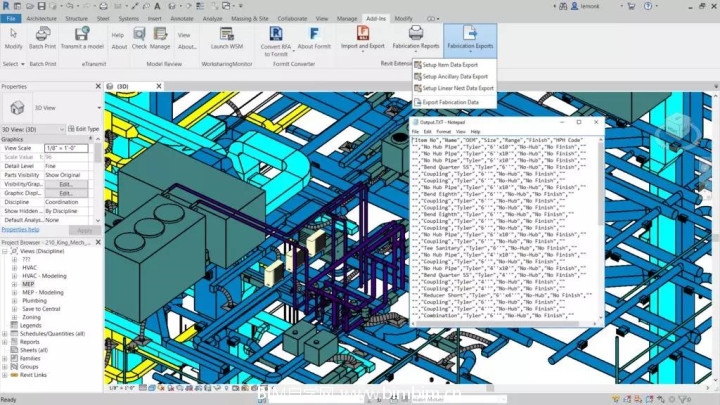

11、预制部分功能增强,可以替换和改变形状,导出txt等。

Revit2020版正式发布,全新功能大盘点!

Revit2020版正式发布,全新功能大盘点!

12、钢筋在复制粘贴的时候更合理化、对于自动捕捉主体这些,逻辑更好!

Revit2020版正式发布,全新功能大盘点!

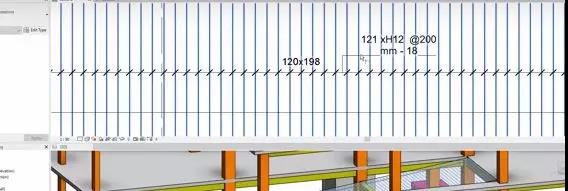

13、钢筋标注增强,增加多钢筋注释功能,批量一键标注。

Revit2020版正式发布,全新功能大盘点!

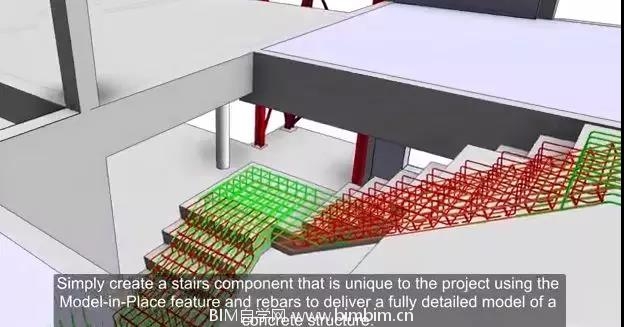

14、楼梯钢筋增加3D建模功能

Revit2020版正式发布,全新功能大盘点!

Revit2020版正式发布,全新功能大盘点!

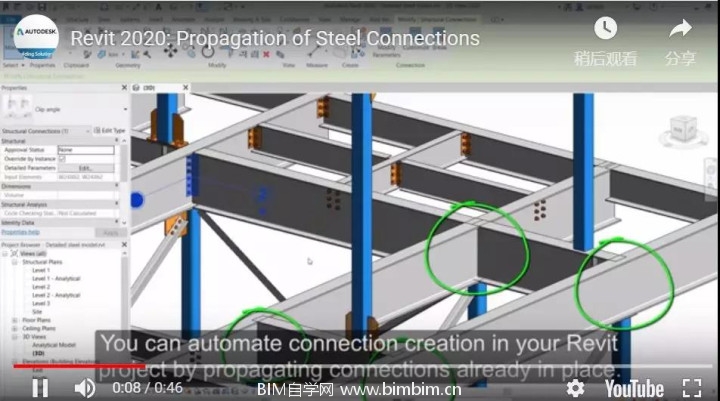

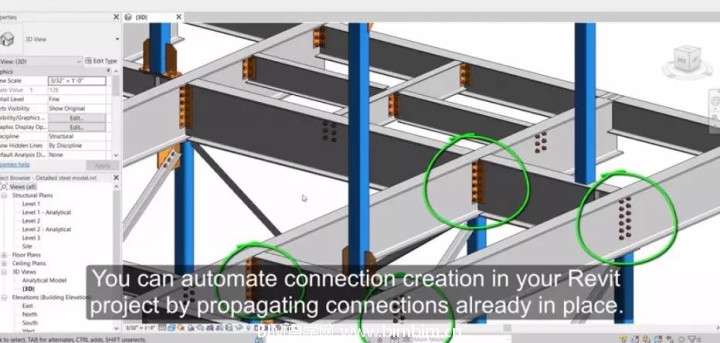

15、钢结构连接批量化。

Revit2020版正式发布,全新功能大盘点!

Revit2020版正式发布,全新功能大盘点!

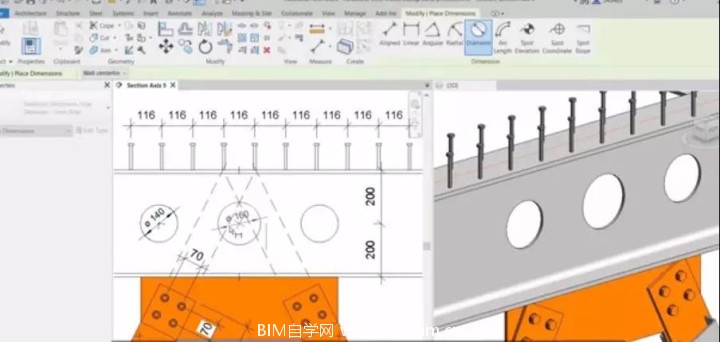

16、对钢结构连接的标注功能增强。

Revit2020版正式发布,全新功能大盘点!

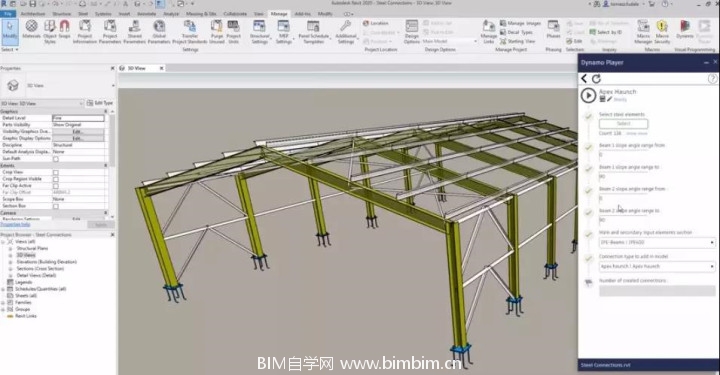

17、流行到汽车界的dynamo一年一次刷新一下存在感。

Revit2020版正式发布,全新功能大盘点!

Autodesk Revit2020增强功能

通过深度提示(“建筑”视图和“协调”视图中可用)可以更好地可视化显示立面视图和剖面视图。此图形显示功能使用渐变色显示来指示图元距视图正面的远近。请参见关于深度提示和定义深度提示。

在将一个或多个点云导入模型中后,现在可以控制每个视图中单个扫描位置和扫描区域的可见性。通过此功能可以隐藏不重要的或与特定视图相关的点云信息。它也有助于提高在模型中工作时的系统性能。

Autodesk Revit2020新功能

1、软件交互性的改进

(1)可以链接NWD/NWC文件

在【插入】面板下,多了一个协调模型按钮,可以和链接revit一样,链接进来NWD、NWC的模型。同时,还可以进行重新加载、卸载和删除等操作。同时在【可见性/图形替换】里,多出了一个【协调模型】页签,可以调整NWD/NWC模型的透明度,便于和revit本身的模型区分。

(2)可以直接导入犀牛模型

2020版本的revit在【插入】-【导入Revit】的支持格式中,多了Rhino的3dm格式2020版本的revit对于导入项目文件中的SAT、3DM格式的几何形体可以进行的操作如下:

可以识别其面,在其上放置基于面的族。可以指定导入几何形体的类别,有了类别属性,就可以方便控制可见性,利用明细表来统计,然后,还可以添加字段进行标注。导入的几何形体,可以方便的捕捉几何形体的边、面进行尺寸标注。

这样,就导入的几何形体,与自己创建的几何形体,就非常相似了。

2、建筑建模增强功能

(1)多层楼梯

Revit之前的版本,只有标高间距一致的标准层,才可以使用创建多层楼梯。新版本的revit终于可以根据标高自动创建多层楼梯了同时,还可以分别调整。具体操作截图如下:创建好一层楼梯后,选择楼梯,在上下文选项卡里,会出现【选择标高】的命令,通过框选需要绘制楼梯的标高,就可以自动生成多层楼梯了。

(2)扶手增强功能

多层楼梯解决了,对应的多层扶手也解决了。可以点击一下多层楼梯,给多层楼梯统一创建扶手。同时,扶手可以识别更多的主体,包括屋顶、楼板、墙体,以及地形表面。

3、机电设备增强功能

(1)电气电路的路径编辑

Revit中可以通过选择在同一个回路中的电气设备,生成电路。电路的属性中,就可以查看线路的长度。但是,之前的版本,大家都不清楚这个长度如何来的,更无法自行调整线路的具体走向。

这个问题,在revit2020中得到了解决。在选择电路后,增加了“线路编辑”选项,可以控制线路的标高、走向长度等、每次编辑线路路径时,Revit都会自动更新线路长度。线路长度主要用于计算电路中的电压降,这对调整导线尺寸非常重要。

(2)泵族的参数添加

流量和压降参数,已经连接到泵的参数里面,并且,软件会在后台自动计算。

(3)管网系统与设备分析连接下的水力计算

选取管道系统,点击分析连接就可以添选相应设备

(4)空间的新风信息

Revit2020的空间信息中增加了“新风信息”。首先,可以在【建筑/空间类型设置】中给“建筑类型”和“空间类型”设置新风信息。对于空间分区,可以从空间类型读取新风信息,也可以自定义分区的新风信息。

4、预制零件模块增强功能



(1)MEP预制构件的多点布线

这个功能从名称上不好理解,其实就是,可以在revit里面,像绘制普通管线一样,绘制预制预制构件了,revit自动生成弯头、三通等预制构件的连接件。

(2)预制零件的倾斜管道

可以绘制带坡度的预制管道,同时,还可以统一调整连接的预制管道的坡度

5、其他增强功能

(1)增加了组、链接文件明细表

在明细表类别字段里,增加了【Revit链接】和【模型组】,可以创建模型组合链接文件的明细表了。

(2)特殊字符

新版本,在输入文字注释时,点击右键,就可以轻松插入特殊字符。

(3)全局变量增强

revit2020增加了半径和直径标注,同时,可以通过全局参数,控制草图绘制的图元,比如楼板等

(4)结构专业

更多钢结构连接:Steel Connections for Revit附加模块已添加了100多种新的钢结构连接详图。钢结构连接支持自定义框架族:为更好地整合结构连接,Revit现在会分析自定义框架图元并生成该图元的结构剖面几何图形参数。钢结构连接随后可更加便利地通过内部框架图元进行部署。

Revit2020版正式发布,全新功能大盘点!

是不是感觉这次改版的功能特别强大呀

建模的效率提高不止一点点哦~
