Revit技巧 | 如何解决Revit中柱子不能正确附着到屋面的问题？

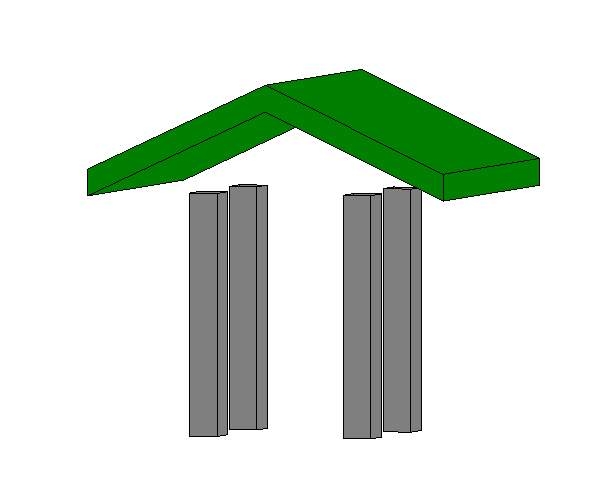

Revit中柱子不能正确附着到屋面的解决方法。此时大家通常会选中柱后，使用附着顶部/底部命令，使用之后会出现如下图情况

操作者可以发现，此时的柱子和屋面，并没有正确的附着在一起

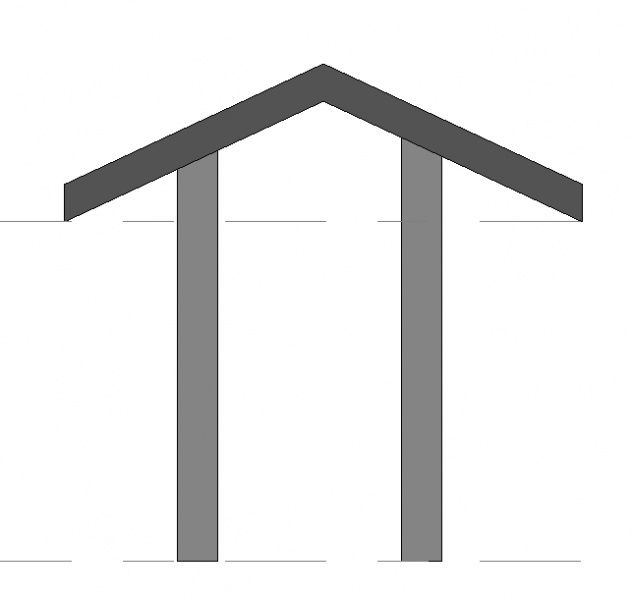

正确的附着方式应是如图所示

操作步骤及分析：

第一种方法：

当我们选中柱子，出现附着顶部/底部命令后，我们单击附着顶部/底部命令，这时将附着对正改为“最大相交”，后再单击屋顶，完成柱子和屋顶之间的附着。

第二种方法：

在我们不做任何更改的情况下，完成柱子和屋顶之间的附着。

再单击选中柱子，在属性栏中选择“最大相交”命令

单击应用，再次完成柱子与屋面的附着。

在剪切目标情况下，使用最小相交、相交柱中线、最大相交的区别：

附着对正：最小相交（即柱子离屋面最近的一端，与屋面相交）

附着对正：相交柱中线（即柱子离屋面最近的一端到柱子中心线部分，与屋面相交）

附着样式：剪切目标

附着对正：最大相交（即柱子离屋面最近的一端到柱子最远的一端，均与屋面相交）
