橄榄山快模RevitKM7.02 免费版+专业版合一 _支持Revit2016~2019 (含土建+机电+精装)

橄榄山快模RevitKM7.02 免费版+专业版合一 _支持Revit2016~2019 (含土建+机电+精装)
所属分类:BIM插件 文件大小:258.4MB 文件格式:.ZIP 最后更新:2019年10月17日

插件下载

提取码: 7a4e

插件简介

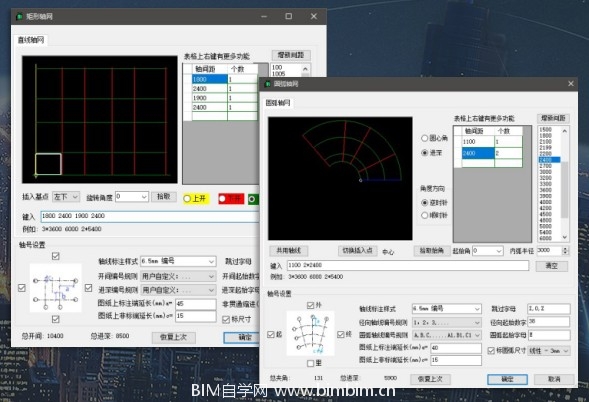

橄榄山快模是一个可以批量创建楼层、轴网、墙、梁等构件在内的多类型构件的批量创建和编辑、调整工具。

橄榄山快模RevitKM7.02 免费版+专业版合一 _支持Revit2016~2019 (含土建+机电+精装)

安装必读

4.0版或更高版本的安装步骤:

1. 如果原来安装过橄榄山快模4.0之前的版本,卸载原来的低版本橄榄山快模。通过控制面板的程序卸载地方卸载即可。若没有安装,跳过本步骤。

2. 如果原来安装过橄榄山快模,双击运行 安装包zip里面 安装卸载工具文件夹中的橄榄山快模卸载后清理工具.exe 。点击清理按钮,然后点击“是”来清理卸载后留下的文件。 (务必执行)

3. 在Setup.exe文件上右键,选择用管理员权限运行开始安装

4. 安装结束后直接启动Revit2014~2018中的任何一个产品,或启动AutoCAD2010~2017中的任何一个产品,将会看到橄榄山快模菜单。

最新功能

7.02版功能描述: 2018.12.18
合计新增60多个命令,改进加强既有功能达40多项

一、整体:

1. 全面支持Revit2019

2. 鼠标停留在按钮上,显示图片和动画。用户更快理解功能作用和用法。节省学习时间和难度。

3. 界面重整、将机电的功能分散到风、水、电单独的命令选项卡。便于机电工程师更快找到使用命令

4. 功能命令面板重整,分类清晰,部分功能折叠起来,使界面看起来更清爽

5.部分功能增加快捷键

6. 为了减少安装包大小,减少用户下载耗费时间,安装包分成两种,

a:支持Revit2014和Revit2015

b:支持Revit2016-2019

二、土建

新增命令:
1. 在Revit里基于链接CAD翻模支持每次只翻一种构件的命令:墙、门窗、柱、梁的单独翻模,新手易于上手。识别单构件速度达到行业最快。
a. 墙翻模
b. 柱翻模
c. 门窗翻模
d. 梁翻模

2. 增加“CAD文字转化”命令,将链接CAD中指定图层上的文字转化成Revit文字。也可以根据CAD中的房间文字在Revit里创建房间,并赋予房间名字
3. 增加"砌体排布" 命令,
a. 考虑到多个连接墙(L型连接、T型连接)的搭接排砖。
b. 能编辑排砖结果,符合一些特定的需求
c. 能生成排砖图纸以及砌块统计表
4. 增加“用轴号来编号”功能,按照墙、柱、梁所在的轴号位置,用轴号给这些构件编号。易于用户在模型中的快速定位
5. 增加“加共享参数”功能,将多个共享参数赋值给多个类别,减少操作的繁琐。
6. 增加“删共享参数”功能,将多个共享参数一次性删除,减少操作的繁琐。
7. 增加“门垛长度”功能,按照给定门垛长度来确定门的位置

功能改进:
1. 建筑翻模质量进一步大幅度提高。能识别在一个柱子就是一个图块的情况,无需再炸开一个柱子在一个图块中的
2. 建筑翻模对于双扇门窗炸开后的识别准确性更高
3. 提高密集墙翻模的准确性
4. 简化结构翻模界面,不在需要用户指定梁标高的格式,程序自动识别
5. 结构翻模有问题的梁用红色来表达,无论视图在线框模式还是这色模式,红色的梁都是具有表面填充颜色。易于发现问题量,修改梁为其它类型后,颜色恢复正常。
6. 提高密集梁翻模的准确性
7. 加强房间装修功能
8. 加强拾面生面层功能
9. 加强图块生构件功能
10. 改进圈梁功能
11. 完善点选建板功能
12. 完善用管道开洞功能
13. 切分墙梁板 命令改为“施工段划分”,加强了划分多洞口板的可靠性
14. 完善一键扣减功能,10倍以上加速程序的运行。节省您的时间
15. 从CAD端导出信息后,在Revit端翻模直接可以定位到刚刚才CAD到的文件,节省用户寻找导出文件的时间
16. 其它多处改进...
解决问题:
1. 当一个图都在图块时,解决7.01版中炸开后梁柱等都在一个图层上的错误
2. 解决有的梁顶部高差读取不出来的问题
3. 解决门窗读取门窗编号偶尔出现非法的门窗编号的问题
4. 解决梁单独翻模时,若CAD图中结构墙是,有在Revit端出现墙类型没有赋值的错误信息,但是用户却无法修改,程序也无法继续运行。现在不在出现这个无效的提示
5

三、机电
新增命令:
1. 机电增加免费版功能,里面包含10多个命令
2. 增加“CAD文字转化”命令,将链接CAD中指定图层上的文字转化成Revit文字。
3. 增加风管“高度互换”,使风管进行高宽调整
4. 增加“管线间距”命令,用于调整水管道的间距,可以按照国标规范或用户指定的间距最小值来调整。
5. 增加“旋转阀门”命令,用于把水管的阀门绕管道按指定角度进行旋转
6. 增加“排水管倒角”命令,在垂直和水平排水管相交处创建两个弯头来使管道连接处角度缓和,减少排水堵塞问题
7. 增加"桥架旋转"命令,点击竖向桥架就可以将其绕其中心旋转90度
8. 增加万能连接功能,可以高效率连接2管、3管或4管。在一个操作界面内执行,效率更高
9. 机电模块中也增加系列 开洞功能
10.

功能改进:
1. 风系统翻模不在需要失去风系统的起点坐标。一次可以翻全部同类风系统,比如排风可以一次全部翻模,减少操作步骤,加快工作效率。
2. 管道翻模默认不在自动移动翻模后的管道位置,即使无法自动用连接件将管道连接起来。
3. 加强风管翻模功能,翻模准确性更高
4. 加强桥架翻模功能,,翻模准确性更高
5. 加强管道变坡功能,完善细节,效果更好。
6. 其它多处改进......

四、GLS出图
新增命令:
1. 新增“朝X向剖面”用拉窗口的方式创建方向平行于X轴的剖面。解决Revit自带剖面命令的深度范围默认过大,当建筑物很大时,需要缩放视图将深度范围调小。
2. 新增“朝Y向剖面”用拉窗口的方式创建方向平行于Y轴的剖面。解决Revit自带剖面命令的深度范围默认过大,当建筑物很大时,需要缩放视图将深度范围调小。
3. 新增“从剖面生3D”命令,将当前剖面视图的显示范围内的构件用3D视图的方式显示。节省用户手动条件条件3D视图的显示范围框,高效精准。
4. 新增“连续测距”命令,连续鼠标点击点来测量折线的总长度。
5. 新增“轴网标注”命令,一键对轴网进行标注,生成两道尺寸线
6. 新增“立面标高标注”命令,一键对立面图或剖面图中的标高创建两道尺寸线
7. 新增“墙后标注”命令,用拖拉橡皮线的方式把与橡皮线相交的墙的厚度标注出来。加快墙后标注速度。
8. 新增“锁定标注”命令,把尺寸标注相关对象之间的间距保持不变,当移动其中一个时,其它关联构件自动随之平移
9. 新增“解锁标注”命令,解除尺寸标注相关对象之间间距不变的约束
10. 新增“固定尺寸”命令,固定尺寸后,与尺寸关联的对象被删除也不会造成固定尺寸被删除,这样一直保持存在的存在。 防止修改模型,导致尺寸的丢失等意外情况
11. 新增“管距标注”命令,标注多个管道之间的中心距离,适用于风管、水管、桥架等
12. 新增“管距标注(锁定)”命令,标注多个管道之间的中心距离并锁定尺寸标注,适用于风管、水管、桥架等
13. 新增“删短管标注”命令。Revit自带管道标注功能,但是使用后其对一些很短的管道也做了标注,导致图面标注重叠看起来乱。本命令清理一些短管的标注,使图面看起来清爽整洁
14. 新增“管线出图标记”命令,在管线上用带字母的线型标注表现用途。比如在消防管线上按照固定间距有XF字样
15 新增“导出DWG/PDF”命令,批量导出项目中的视图、图纸为DWG和PDF文件,简化图纸尺寸设置。无需安装PDF打印驱动程序,系统自带驱动。

五、精装
新增功能:
1. 新增吊顶优化排布功能,能创建石膏嵌板吊顶的锚杆、主龙骨、次龙骨和石膏嵌板的全自动创建
2. 多方案比选,可尝试多种排布方案,让操作者决定最经济的和美观兼顾的方案
3. 生成吊顶用料统计表

改进功能
1. 加强墙砖铺设功能
2. 加强地面砖铺设功能
3. 加强墙砖统计功能,能按照实际用砖尺寸进行统计
4. 加强地砖统计功能,能按照实际用砖尺寸进行统计

六、GLS族:
1. 增加“族加密”命令 (非免费功能,可长时间体验),可以对项目中的族进行加密,让别人打开这个项目后,族的参数化驱动失效,族里面的构件不可见。
2. 增加“族解密”命令,对加密过的族进行解密

七、免费版
土建新增4个命令:
1. 族改名功能,批量高效率修改族的名字
2. 两根轴线合并命令,支持直线+直线、直线+圆弧的情况
3. 增加“视图裁剪”功能,是需要框选区域,就可以将视图范围设置到改区域。操作效率高。
4. 增加“工作平面”功能,把当前视图设置为工作平面
机电新增免费15个:
5. 增加“选择相连管”,只需要点击相连管中的一根,就可以选中所有和这个管子连通的管线。
6. 增加“高度取整”命令,可以批量给管线的高度偏移值进行取整,比如2576取整到2580。
7. 增加“多管升降”命令,多个管线一起调整高度,适用于风、水、点的管线。
8. 增加“单管升降”命令,单管线一起调整高度,适用于风、水、点的管线。
9. 增加“系统升降”命令,一个系统内的管线一起调整高度,适用于风、水、点的管线。
10. 增加“水平管对齐”命令,让管线调整到一个平面
11. 增加“管竖向共面”命令,
12 增加“立管对齐”命令,在一排立管边缘对齐到一根线。便于管井管道靠管架对齐固定
13 增加“微调后连接”命令
14 增加“立管连多支管”命令
15 增加“两管H型连接”命令
16 增加“建上立管”命令
17.增加“建上下立管”命令
18. 增加“建下立管”命令

改进功能:
1. 加强墙齐梁板功能
2. 完善柱断梁功能,生成结果更快。可靠性更好
3. 加强“编辑梁”功能
4. 加强精细过滤功能,增加按照类型中含关键字符串来过滤

6.35版 2018.6.10
1. 修正建筑和结构翻模,无法将弧形墙翻出来的问题。(此问题只在6.3-6.33版存在)
2. 修正墙砖斜铺错误提示有问题,缩减了材质保存的提示
3. 修正了碰撞检查功能中生成多个碰撞报告文件问题, 一次性生成多个文件无法成功

6.33版 2018.5.30
1. 完善重叠构件功能,解决有时候梁梁重叠构件未清理
2. 改进喷头连管,能连多个喷头
3. 改进明细表导出Excel,并从Excel再次导入功能。使类型的值可以在Excel中修改,并能导入
4. 为《单构件改名》功能增加字符串替换功能
5. 加强《图块生构件》功能,基于面的族支持主体面在主模型或链接模型; 基于标高和主体的族支持偏移或立面自动计算,可一次将构件按照主体所在位置布置完毕。
6. 加强《拾面生面》命令的功能, a. 增加了自动扣减功能,生成面考虑了与周围构件关系,解决了面与面重叠生成问题。 b. 支持直墙上有任意形状洞口(开洞或墙轮廓线)生成面层.
7. 加强墙上铺砖区域生成功能, 墙进行轮廓修改后,仍可以根据墙来生成铺砖区域

6.32版功能 2018.5.21

1. 在橄榄山的选项命令里增加是否启用橄榄山快捷键功能的选项。若橄榄山自带快捷键和用户自己习惯的快捷键冲突,可以不启用橄榄山快捷键。也可以用户自己来修改橄榄山的快捷键
2. 修正Excel导出导入的一个问题
3. 修正GLS机电中调整喷头到楼板等距功能的一个问题
4. 修正图块范围计算的问题,影响到图块生构件等使用到图块的功能
5. 增加启动试用,若有别人的申请码可以延长一个月的优惠
6. 修正精装模块在门窗边界生成不准的问题,修正在剖面立面视图中绘制区域线弹出错误提示的问题。
7. 修正净高计算功能在房间以及楼板边界区域微小偏离的情况下生成失败的问题
8. 修正碰撞报告功能Revit15及以下版本轴网定位不准的问题
9. 修正6.31里启动时弹出GLSNews模块的一个偶发性问题。
10. 建筑翻模和结构翻模免费试用期从15天变为60天
11. 加强拾面生面层功能,能够自动扣减
12. 修正轴线生梁,所有梁都在 Level 1 里的问题
13. 修正Revit2014,2015下,精装模块中生辰房间区域线的问题

6.31版新功能 2018.5.10

新增功能(免费版)
1. 住建部主持的“住建BIM数据库"与橄榄山软件联合为BIM工程师服务 。橄榄山软件安装文件里包含"住建BIM数据库",安装橄榄山后就带有住建BIM数据库,其中的族免费使用。
2. 给橄榄山的命令增加快捷键,Revit启动后就可以直接用
3. 更改Revit绘图窗口背景颜色的命令,用HB快捷键可以快速在黑色和白色之间切换
4. 新加Revit视图显示内容同步功能。在关联的视图里,对A视图进行平移,B视图也会发生平移。

新增功能(精装)
1. 新增 "GLS精装"模块,实现对地板,墙面进行优化快速铺砖,适用于方块地毯/地砖/地板/墙砖等。可以进行多方案必选
2 支持创建铺砖的垫层
3. 支持砖的正铺/斜铺/自定义铺等多种方式
4. 支持多方案铺砖必选和损耗率的对比
5. 支持波打线和波打线内的铺砖
6. 支持地漏处的自定义拼砖
7. 支持铺砖统计
8. 提供地砖和铺砖区域先的快速选择,删除中间过程数据
9. 支持根据墙面/房间自动生成铺砖区域,也可以手动创建铺砖区域

新增功能(土建)
1. 新增独立基础,承台,桩的全自动翻模。需要先将施工图CAD文件链接到Revit里,全部翻模都在Revit里,本命令可以批量快速将DWG中的信息转成Revit模型
2. 新增"做法标注"功能,对墙/板构件按照做法进行标注
3. 新增"引线标注"功能,创建复杂标注的说明,可以输入钢筋符号
4. 新增结构施工图与Revit模型的图模一致性检查,可以检查墙/梁/柱构件的编号,尺寸和位置是否正确。适合手工建模后进行模型和图纸的比对,减少人工建模错误。
5. 新增“点选建板”命令,在鼠标点击的封闭范围内创建板,建板自由灵活。

新增功能(机电)
1. 新增支吊架功能,可以根据不同管道排布(多层)生成自适应的支吊架,并能按照管道沿线复制支吊架。也提供了批量删除支吊架的命令。
2. 新增桥架翻模,能自动连接桥架线段。
3. 新增线管翻模,根据CAD图中的导线,生成线管模型
4. 新增 “MEP系统管理", 用户可以方便的新建/更改系统设置,并给系统指定颜色,线型,材质等。还可以自动创建过滤器,给管道着色
5. 新增多种方式布置喷头,单点/沿直线/弧线/矩形内等方式高效率布置喷头
6. 新增 "喷头连管" 命令,快速将喷头和管道联系起来
7. 新增“管道变坡”命令,实现对排水管道的快速度变坡操作,可以同时操作一个系统上的多个管道。
8. 新增喷头等距至楼板。支持斜面写的喷头高度统一调整
9. 新增管道对齐命令,实现多管道的竖向对齐和横向对齐
10. 新增喷淋管径自动计算功能。在创建喷淋管段时,可以不考虑管道的大小。创建完成后,本命令可以自动计算出各管段的尺寸并修改模型的管段尺寸。

改进功能:
1. 将部分功能从快速中移到免费版命令页下面
2. 在 ”加公式“命令中,公式里面可以只包含一个参数名,没有加减号等,这样可以将一个参数的值复制给另一个参数。
3. “长度打断"命令,增加管道深入连接件长度参数,这样做出来的管道长度切分是符合实际
4. 多处改进建筑/结构翻模,质量更高更准确
5. 激活码激活的授权允许48小时离线使用。 需要预先用橄榄山的收费功能启动一次,确保启用。然后在其48小时内均可使用。
6. 其它数十处功能改进和加强

6.2版新功能 2017.11.1
1. 所有的基于链接DWG图的翻模速度(建筑、结构、管道、风系统)均大幅度提高,速度可比原来的从AutoCAD里导出的速度还要快。大模型翻模,优势翻模速度相对同类软件非常明显
2. 改进建筑翻模功能,避免窗间墙有重叠的问题
3. 增加了防水层的创建
4. 增加了万达要求的墙踢脚用墙来创建
5. 加强了风管翻模,提高准确性

6.12版新功能 2017.10.15
1. 隐藏选项卡功能增加记忆功能,下次重启Revit后,自动隐藏上次设置需要隐藏的选项卡。因Revit2017在隐藏选项卡的功能上有不确定性,所以Revit2017暂不提供本功能。其他Revit版本都提供
2. 尺寸标注文字避让功能增加了避让后,文字不带引线。
3. 多楼层选择功能增加预先选择构件也可以进行多楼层构件选择,更方便操作。

6.11版新功能 2017.10.13

新增功能:
1. 新增在Revit里基于链接DWG图进行建筑、结构、管道、管道附件、轴线的翻模。可以不要AutoCAD里导出建筑信息。同时保留原翻模操作模式,原操作模式的有点是速度快,新模式有点是易学操作稍简单点。
2. 新增隐藏选项卡工具,可以实现对任意选项卡进行隐藏和显示。
3. 新增改尺寸值工具,可以自定义修改当前标注值内容。
4. 新增标注文字避让工具,对重叠的标注文字进行位置调整。
5. 新增选多层同处构件工具,可以对多个楼层中的同一位置构件进行选择。
6. 批改图纸名工具,可以批量修改图纸编号名称。
7. 新增多管开洞工具,对多个并排或者距离较近的管道进行合并开洞。
8. 新增洞口标注工具,对使用工具开洞后的管道及洞口进行标注,可以批量标注。
9. 新增等距至斜板工具,可以批量将管道对齐到斜板下方的指定位置。
10. 新增支管变高工具,对于喷淋管的支管进行位置调整,并自动创建立管。
11. 新增删附件工具,可以删除管道附件,并将删除附件后的管道合并成一根。
12. 新增长管连续避让工具,可以将管道对遇到的障碍物进行自动避让。
13. 新增风口连接风管工具,包括风口批量连接、侧连接、弯头连接、T型连接和十字连接等。
14. 新增喷头和管道全自动连接。
15. 新增消火栓和管道全自动连接。
16. 新增风机盘管和管道自动连接。

既有功能加强:
1. 优化一键扣减工具,新增局部选择,支持链接模型。
2. 优化结构翻模,进一步提高了结构翻模准确率。
3. 优化了精细过滤工具,新增可以显示族名称。
4. 优化了梁齐斜板工具。
5. 优化过梁压顶和圈梁工具,不依赖主体,便于对模型进行拆分。
6. 解决轴线翻模失败一根导致整个命令失败的问题
6. 异形结构柱的柱命名里加入了柱子的编号
7. 编辑梁高功能:拾取文字和梁进行梁的编辑后,若梁上有圆圈,该圆圈会自动被删除。
8. 还修正了其他若干问题。

6.03版 2017.7.17
1. 修正翻模无法自动链接DWG底图的问题。这个问题只有在6.02版存在

6.02版 2017.7.10
1. 修正轴线长度为0时,Revit无法翻模问题。修正的是CAD端程序
2. 修正主梁切次梁时,一些梁很短,导致整个操作失败的问题。
3. 在局部三视图增加上下偏移合法性检查,保证上部的标高大于下部的标高
4. 修正天正T3以上建筑图翻模,出现异常对话框的问题(保存异常,需要Recover信息,不影响翻模的准确性)。该对话框不再弹出,并且轴号可以在Revit里面链接进来的DWG上显示。
5. 建筑、结构、喷淋翻模导出的DWG文件里不包含GlsA等字母,这样在用户翻模时不会错误的选中DWG文件进行翻模。减少用户操作的误会
6. 修正喷淋翻模在Revit端无法直接定位到刚刚导出的GlsW文件所在的文件夹。修正这个会使用户做喷淋翻模更快捷
7. 修正碰撞检查有时候会有崩溃的问题
8. 批建房间命令中,增加房间的最小面积。当墙包围的区域面积小于指定面积时,不生在该区域生成房间。
9. 修正6.0版基础垫层有时候无法成功生成
10. 修正6.0版的梁板窗抹灰在一些特殊情况下有些房间的梁板窗无法抹上灰的问题,梁板窗抹灰成功率提高。
11. 修正 拆分墙梁板 命令在轴线和参考平面无法切分构件的问题。同时增加以模型线或详图线作为分隔位置的功能。
12. 在新的管道翻弯功能中,增加界面输入合法性检查的功能
13. 修正出碰撞报告时,有些计算机提示找不到Docx.dll文件的问题
14. 修正批量编号功能无法对常规构件进行编号
15. 其它一些程序功能完善......

6.0版 2017.5.31

支持Revit2018
1. 橄榄山快模6.0版帅业界之先支持即将发布的Revit2018版本,是中国第一个支持Revit2018的综合BIM软件。Revit2018的部分功能的速度相比之前版本速度大幅度提升,我们测试碰撞检查速度是2倍以上。
请用管理员身份运行橄榄山快模桌面快捷方式(具体办法:橄榄山快捷键上鼠标右键->属性->兼容性选项卡->以管理员运行这个程序)即可启动Revit2018下的橄榄山快模

新增快模BIM机电模块
全新的强大风系统翻模
1. 新增风管翻模,支持鸿业、天正图纸,支持自定义选择翻模系统、支持管道自动连接、支持自动识别标注文字调整管道高度等;
2. 新增风口翻模,支持生成以立管方式与风管连接风口,并自动生成立管、支持生成与风管贴合的风口,并自动计算和调整风口高度;
3. 新增附件翻模
4. 新增设备翻模
线管打断(支持水管、风管、桥架、线管)
1. 新增两点打断,对指定管段按照指定位置进行打断,并对指定管段自动进行删除;
2. 新增长度打断,按照指定距离对管道进行打断,自动对打断后的管道进行连接;
线管避让(支持水管、风管、桥架、线管)
1. 新版智能翻弯工具,功能更加强大,操作更加便捷;增加按照指定距离进行翻弯,优化操作逻辑;
2. 新增升降连接件工具,对指定连接件按照指定距离进行调整,与之关联管道按照指定起点进行翻弯,快速调整管线;
线管连接(支持水管、风管、桥架)
1. 新增两管连接工具,对指定的两根管道进行自动连接,支持具有高差的垂直、共线的管道自动连接,支持同一平面内共线、垂直的管道自动连接,支持立管与指定管道进行连接等;
2. 新增三管连接工具,对在同一水平面内的管道进行自动连接;
3. 新增四管连接工具,对在统一水平面内的管道进行自动连接;
碰撞报告和净空分析
1. 新增计算净高工具,自动对指定区域内的指定类型构件进行净高计算,计算完成后自动对指定区域进行净高标识;
2. 新增查找低于净高构件工具,在指定高度内查找是否有不符合要求的指定类型构件,程序会自动进行统计并显示该构件;
3. 新增碰撞报告工具,对模型中指定构件类型进行碰撞检查,检查完成后支持查找、标识碰撞构件,同时支持将碰撞报告导出为Excel文件,软件全自动将碰撞构件进行平面以及三维截图后导出为图文并茂的word文档,便于对模型、图纸进行记录和修改;碰撞报告模板用户可以自己修改达到本单位的格式要求。

建筑翻模
1. 增强门窗类型的批量指定功能,可以根据指定的族类型,自定义创建与读取到的门窗对应的门窗类型,自动带入编号;
结构翻模
1. 增加了自定义族的选择方式,支持选择当前样板文件中的柱子/梁族类型;
2. 对于异形柱,更好的支持了T形柱、L形柱,优化了异形柱命名规则;
3. 修复了旧版本中异形柱族材质与结构材质参数重复指定的问题;
4. 支持自动将梁跨数带入到“梁编号”参数中,满足万达模型数据要求;
5. 优化了对柱子与梁的指定规则命名功能;
快速楼层轴网工具
1. 提供了轴号恒显工具设置功能,可自定义设置轴号的显示样式;
2. 新增三维轴线工具,可以将平面视图中轴网以模型线和三维文字的方式显示在三维视图下,便于查看构件定位。
快速生成构件
1. 新增梁下建墙工具,支持快速在梁下生成指定类型墙体,便于斜梁位置的墙体的快速创建
模型批量修改工具
2. 强化了“梁齐斜板”工具,支持选择对齐到板底,支持自动拆分梁;
3. 强化了“编辑梁”工具,支持自动将标注中的跨数带入到“梁编号”参数中;
精细建模
1. 新增基础垫层工具,支持为模型中的条形基础、独立基础、筏基、箱基添加垫层;
2. 新增基础上建柱工具,可以批量在基础上方添加指定类型柱子;
3. 强化房间装修工具,优化操作界面,新增支持链接模型(房间在链接模型),新增支持自定义选择结构墙抹灰类型,强化多层装修,修复多个BUG
4. 优化梁板窗抹灰工具,修复了部分BUG
5. 优化了拾面建面层工具,修复了部分BUG
精细编辑模型
1. 新增不允许梁连接工具
橄榄山免费族库
1. 新增从Rvt文件载入族工具,支持将指定Rvt文件中的目标族载入到当前项目中,支持系统族和载入族;
2. 新增从打开项目载入族工具,支持将已将打开的项目中的目标族载入到当前项目中,支持系统族和载入族;
3. 新增批量提取族文件工具,支持将当前项目中的指定类型族批量导出到指定文件夹中,便于进行族的管理和传递,支持按照类别自动创建文件夹并存放对应类别族文件。
更强的软件帮助体系
1. 橄榄山每一个功能都提供了在线帮助功能。在快模命令上鼠标稍停留,弹出的帮助信息下会显示 按F1键有更多帮助信息。用户按下F1,可以打开该功能的详细操作说明,以及带有视频动画的操作演示。帮助内容放在BIM大学网站(bbs.glsbim.com),用户有疑问可以论坛帮助主题下面留言。
2. 通过橄榄山的桌面图标启动的Revit,里面的快模命令都具有快捷键。常用命令全部赋予了快捷键,加快建模速度

5.22版功能 2017.3.8
1. 启用新的功能按钮图标,并对界面做部分的微调。主要功能按钮保持原来的位置不变。
2. 增加直接从橄榄山软件进入BIM大学论坛的按钮。
3. 柱切墙功能添加链接模型中的柱子将当前模型中的墙打断:功能还在柱子切墙命令中。同时修正柱子切墙提示线太短的问题。
4. 提供轴线恒显功能,方便用户在大模型中建模和查看模型当前所处的位置。轴号的颜色可以通过修改配置文件来选用自己喜欢的颜色。
5. 结构翻模时,对有疑问的梁用一个模型线圆圈来标出来。无论在那个视图,都可以看到哪些梁可能存在问题。
6. 在墙、梁、板上开洞的族上的参数使用了共享参数。这样用户可以对共享参数进行标注
7. 短期版授权现在是30分钟需要联网一次运行,不必每时每刻都要联网。

修正问题:
1. 修正图块生构件在某些机器无法成功。
2. 修正主梁切次梁中的梁两端有连接梁时无法成功的问题
3. 修正房间装修的一些小问题
4. 修正一键扣减中结构墙扣减建筑墙所存在的扣减不完美问题
5. 修正翻模试用期内提示时间未到或过期的提示
6. 其它功能修正和完善

5.12 2017.1.11

新增产品性能
1. 在一键扣减功能里,新增结构墙扣减建筑墙选项。
2. 明细表导出导入Excel文件,不锁定导出的Excel部分列
3. 明细表批量导出功能在导出的Excel文件文件名里加上项目名称以及明细表名称。
4. 结构翻模: 增加对名字包含KZL的框支梁的支持和识别
5. 结构翻模增加了悬臂梁的单独数跨的跨长输入框,用户可以指定悬臂梁单独数跨的长度标准。 地铁有的延伸出去1米多,但是在标注跨数时,不单算一跨。
6. 在橄榄山安装文件夹的快捷键定义文件里,加入了包含模型深化以及近四个版本新功能的快捷键定义。用户只需要用用KS命令将该快捷键定义文件导入到Revit中即可用。

修正问题
1.双跑楼梯启动出现异常对话框。导致双跑楼梯命令无法使用。原因是一个图片文件名找不到。
2.批量修改构件的类型的名称功能出现异常对话框
3.给构件添加ID信息命令,若Revit未有共享参数定义文件会出现异常对话框。(也可通过手动添加共享参数定义文件可解决)
4.导出导入Excel明细表功能,若Revit未有共享参数定义文件会出现异常对话框。(也可通过手动添加共享参数定义文件可解决)
5. 修正一键扣减功能中,选择部分构件进行扣减,有些构件的扣减无法成功。比如梁切墙

5.11 2017.1.3
1. 修正5.1版的构造柱在创建L型构造柱时,马牙槎的方向反了的问题
2. 完善梁合并命令

5.1 2016.12.30

新功能
1. 自动翻模添加底图功能:默认设置下,可将翻模所用到的二维DWG图自动链接到Revit模型里,与BIM翻模得到的模型位置自动对齐。方便快速检查自动翻模结果
2. 新增将明细表导出导入成Excel文件:在Excel里将明细表的内容导出成Excel文件,然后用户在Excel里编辑修改Excel文件。最后用Excel导入命令将Excel文件的修改信息全部导入到明细表中。
3. 新增批量导出Revit的明细表为Excel文件
4. 新增给指定类别的构件添加构件ID共享参数功能。添加ID的共享参数后,用户可以对构件进行ID的标注,对构件的预制工作起到标示的作用
5. 免费版中新增斜梁齐板命令,选中板构建后,可以批量选中梁来对齐到板顶。对于坡道下的梁,屋顶下面的梁的准确定位建模可大幅度提高工作效率
6. 新增梁的合并功能,将同一类型的在同一条直线上的梁进行合并成一根梁进行操作。对于模型导入到广联达进行配筋是有帮助作用
7. 新增梁上开洞功能,可以根据当前模型或链接模型中的管道对当前模型中的梁开圆形洞口,可添加套管
8. 新增洞口随管道的移动而全部自动更新洞口位置的命令。做完管综后,执行一次可批量全部更新洞口和套管的位置。
9. 新增给构件添加ID的功能。这样可以在明细表中以及图中标注构件的ID号,对于装配式结构或机电预制起到构件命名的作用
10. 加强建筑翻模功能,解决墙翻模重叠问题
11. 结构翻模部分,梁的最大尺寸和柱的最大尺寸可以不输入,软件自动来计算当前图内的最大梁尺寸和柱子的尺寸。
12. 拾面生墙板现改名为拾面建面层,增加弧形墙的面层自动开洞
13. 图块生构件命令增加了图块和BIM族的对齐方式:图块块插入点与族插入点一致,图块插入点与族中心点一致,图块中心点与族中心点一致
14. 图块生构件命令增加了Revit里类别过滤功能
15. 图块生构件命令增加了构件自动吸附到吊顶。对于植物,可以自动下沉到变高地形的实际高度处。

功能完善
1. 修正图块生构件命令中的族构件旋转角度的问题
2. 修正图块生构件命令当同一位置有多个图块时,弹出"同一位置已有相同实例"的消息,现在一次点击取消即可
3. 加强构造柱软件,在L型墙相交的地方都可以正确生成L型构造柱
4. CAD翻模点击浏览按钮确定导出中间文件时,极少情况下有些计算机会发生CAD崩溃的问题。5.1版对这个异常作出处理,保证CAD不再会崩溃
5. 墙上开洞族得到优化,方便墙上洞口或套管的大小调整
6. 其它多处完善或功能修正

5.02 2016.11.12
添加新功能,修正几个问题
1. Revit2016下,从11月12号开始提示橄榄山快模型软件加载问题,导致在Revit2016下看不到橄榄山快模软件。修正此问题
2. Revit2014下,梁板窗抹灰功能以及切分梁墙板功能无法启动的问题。其它版本没有问题
3. 修正构造柱功能无法正确添加的问题。缺少必须要的族。

5.0 2016.11.3

一、全新大功能,全面支持Revit2017、AutoCAD2017以及T20
1. 新增面抹灰功能,支持连续选择各种表面(支持链接模型),在面层上生成抹灰层(对于竖向面,生成的是薄墙,对于其它面,生成的是指定类型的楼板对象)
2. 新增为选中的多个房间创建房间内的楼板、梁底和梁侧边、门窗洞口的抹灰层,支持链接模型。
3. 新增拾面生墙板功能,为其增加拾面或抹灰构件。可以对当前模型、链接模型、族实例的表面操作,支持弧形面、多空面等。
4. 新增批量构件改名:为选中的构件的类型名字添加前后缀、或增加其所在楼层的名字。
5. 新增对单个构件进行改名的功能,支持新增类型改名以及对原类型进行改名
6. 新增批量链接模型到Revit中,指定多个链接模型,实现一次型加载到项目中。节省多个链接模型操作时耗费的时间。
7. 增加楼板开洞功能
8. 增强墙上开洞功能,可以增加国标标准的管道套管,也增加了通风、桥架管道在墙山加套管的功能。
9. 增加链接DWG文件中图块替换成Revit族实例功能,实现快速布置根据链接DWG中图块位置布置Revit构件。支持门窗、植物、家具家电、风口、灯具、开关、插座等等。
10. 增加“拆分墙板梁"功能,用后浇带范围线对墙、梁、板构件进行切分,实现模型构件彻底分开。可以用参考面、轴线、体量的面作为切分依据
12. 增加楼梯创建:单跑和双跑
13. 新增包围盒3D功能,出现在上下文菜单中。对选中的构件显示一个仅保卫选中构件的三维视图,视图属性继承自操作视图。
14. 增加项目间系统族的传递功能:从硬盘上的一个Rvt文件导入其中的系统族类型或从已经在Revit里打开的项目里导入系统类型到另一个项目中。
15. 替换原有快速过滤功能,在修改上下文工具选项卡中。更加方便对选中构件的进一步过滤
16. 新增主梁切分次梁功能,对次梁进行分段。 *

二、既有功能重大增强改进
1. 重叠轴线不创建。
2. 大幅度加强构造柱功能,应用在北京新机场的大型、弧形、非正交造型建筑中
2.1 提升构造柱功能的稳定可靠性(之前版本会出现生成不成功);界面用户操作都能记忆;
2.2. 加强构造柱族功能,可以修改构造柱的马牙槎深度,可以设置构造柱的长度;增加构造柱类型,可以为非正交的L型构造柱,L型构造柱的两个墙的宽度可以不同。
2.3. 增加弧形墙上生成构造柱
2.4. 构造柱的间距计算考虑到600mm长的砌块尽量少裁剪砖的数量

3. 加强精细选择过滤功能。增加到上下文菜单中,方便用户对选择集进行过滤。
3.1 当用户选择超过一个构件时,会过滤用户的选择。当用户选择的构件数量少于2个时,在全模型中进行过滤来选择。
3.2 修正过滤选择中设置参数值的比较时,无法选中目标构件。
4. 在局部三视图中增加永久视图命名选项
5. 一键扣减增加了链接模型中斜梁与建筑墙相交时对墙的斜洞口的创建
5.1 修正链接模型的柱子无法对主模型中的板进行扣减的问题
5.2 修正链接模型中的板无法对主模型中的墙进行扣减的问题
6. 增加建筑翻模时自动判断单开门还是双开门,在默认情况下
7. 增加喷淋翻模增加按照管道尺寸赋予不同管径功能

三、问题修正
1. 自动翻模时,对于弧形梁和弧形墙第二次对同一张图进行翻模时,修正之前版本可能会丢失弧形构件的问题
2. 其它几处修正

4.5 2016.5.12
1. 大幅度加快了结构翻模CAD端命令的速度,一般速度提高在3倍以上
2. 大幅度提高结构翻模的构件成功率。之前版本有少量梁构件缺失,4.5版的所有梁都可以翻出来
3. 大幅度提高结构翻模中梁构件数据的准确性。
4. 现在可以识别圆弧形梁的高度,在翻模中看到圆弧形梁的高度数据带入了BIM模型中
5. 解决之前版本罕见的计算机申请码发生变动的情况,4.5版对此问题做了彻底优化和修正。
6. 修正自动翻模在CAD段出现需要打补丁的问题提示,其实际原因是有些轴线重合的问题。
7. 修正2016版翻模时不能出现梁的编号和高宽文字标注。
8. 其它的功能完善

4.38 2016.4.20
1. 加强了结构翻模模块的准确性和稳定性

4.37 2016.4.18
1. 加强结构DWG自动翻模,当梁的标注缺少时,或梁的标注有错误时,软件自动尽可能的分析出正确的梁的高度信息
2. 为Revit的翻模命令添加进度条,可以看到建筑、结构、喷淋翻模的进度信息
3. 修正结构翻模时出现的无现场的黄色线。原功能运行没有问题
4. 修正建筑翻模时,导出文件名无法保存的问题

4.36 2016.4.13
1. 网络版和单机版的激活分开。这样节省了在没有授权的情况下 BIM深化模块中功能的启动速度。之前的版本会去找网络授权服务器,需要耗费些时间。现在改为没有网络激活的情况下,不去找网络服务器。
2. 全面改进结构翻模的准确性,结构翻模的准确程度提高的更多。柱子宽度对梁的准确性不在产生影响。
3. 修正极少数计算机的主板不是正牌主板下无法激活软件的问题

4.35 2016.3.15
1. 解决在自动翻模建筑翻模时,窄的建筑墙体有些没有翻出来的问题
2. 点击“更新软件”按钮来升级到最新版时,软件会强制退出所有打开的Revit来确保升级成功
3. 增加四川建华代理商的购买联系信息。

4.32 2016.3.1
1. 解决少数单位计算机的申请码相同导致无法申请免费使用的问题。不影响免费版的使用以及付费正式版的使用

4.31 206.2.28
1. 解决4.3版无法激活授权的问题。

4.3 发布日期 2016.2.25
1. 增加赠送BIM自动翻模2周,价值954元
2. 增加用户自行转移使用授权的功能。因此用户可以自己来转移购买的授权功能到其它机器上。 使用授权导入功能,导出本机授权成一个文件。换一台机器使用授权导入功能,可以将授权导入到该机器。用户自己就可以操作。十分简便。注意:此功能需要联网才能使用。
3. 增加网络版支持功能,购买网络版的最小点数是3个点。
4. 修正构造柱命令启动后,界面没有弹出。原因是模型里包含幕墙,幕墙无法添加构造柱,现在已经修正代码。
5. 增加翻模的底图DWG的图层名字检查功能。当图名名字包含#符号时,翻模无法提取模型数据。现在软件自动提换#号为_号。
6. 增加双扇平开门默认用双扇门来翻模,之前版本用的是单扇平开门族。
7. 在标准柱命令中,修改柱子偏心的含义。柱子的偏心与中国的结构柱图的b1,h1相对应。便于用户快速输入
8. 修正喷淋管道翻模中底图DWG中的管道线重合后翻模出现一些异常。
9. ...其他一些改进

4.25 2016.1.6
1. 修正无法上网时,启动Revit出现一个异常对话框。不能上网时,不弹出这个异常信息
2. 增加国内时间服务器。用于短期版的使用期管理
3. 修正喷淋翻模中当两个不在同一条管道上的两个共线管道端部的喷头很近时(小于1400mm),出现的翻模结果模型里管道位置被扯动。(这个情况罕见)

4.23 2015.12.31
1. 修正梁编辑命令中给圆弧梁修改高度出现的无法修改的问题
2. 修正梁柱等构件的名字中包含Revit禁用字符时,翻模出现无法完成的情况。在翻模报告中提示,软件自动提换禁用字符
3. 修正了用户坐标系下翻模出现一些异常的问题
4. 增加门窗批量指定门窗族功能,用户可以任意给定门窗族的一个类型即可。具体尺寸软件会自动创建新的类型来匹配实际门窗的高宽。
5. 天正建筑前处理,指定门窗图块不会被自动炸开。其他图块会被炸开。
6. 修正有层叠墙、玻璃幕墙时,无法成功启动圈梁命令。

4.22 2015.12.20
1. 改进建筑翻模程序,能更好识别门的位置。根据门窗的编号来更准确门窗的类别
2. 修正梁编辑中出现的梁编号识别丢失字符的问题。
3. 优化构造柱功能,速度更快。

4.2 2015.12.10
1. 自动翻模不必须安装天正建筑2014。同时支持任何建筑软件(如天正、理正、斯维尔、中望等)绘制的建筑施工图DWG。对于施工单位和咨询单位使用更方便。同时增加建筑翻模时读取门窗编号和门窗尺寸,在Revit中创建的模型具有按照门窗编号里面定义的尺寸。
2. 升级深化模块中的板自动创建功能,速度更快,创建更准确.修改了之前版本可能存在一些情况下无法成功生成的问题。
3. 升级一键扣减功能,增加梁扣减构造柱、梁切基础版等功能
4. 新增风管、管道、桥架、线管的智能翻弯功能。可以选择水平或垂直的翻弯方向、翻弯角度、越过障碍物翻弯、平行管道一次性翻弯。大幅度提高机电BIM模型工作的效率。
5. 智能创建圈梁添加为指定的墙来创建圈梁,可以批量选择或按照楼层来选择。
6. 其它一些改进。

4.15 2015.11.12
1. 解决英文模板下生成圈梁、构造柱命令无法成功运行。中文模板做的模型没有这个问题
2. 改正当有设计选项时,圈梁、构造柱命令无法成功运行

4.13 2015.11.2
1. 增加直接从桌面启动橄榄山快模的方式
2. 改进程序的升级方式,发现有更新时,尽可能早的提醒用户或在Revit退出时,自动启动升级。
3. 修改喷淋管道若DWG的中的线的Z坐标不为0时,会出现Revit翻模结果高度有问题。
4. 修改一键扣减中有时候出现错误的问题
5. 修改圈梁、过梁等一些细小问题

4.12 2015.10.26
修正在一些情况下梁没有完全翻模,以及表的标注和引线没有创建

4.11
修正房间装修的一个墙的底部标高偏移的问题

4.1 2015.10.23
1. 结构翻模在梁密集的地方,梁的翻模结果更准确。
2. 修正Revit2014下柱切墙有时候会出现不能成功的问题。
3. 优化族管家速度,启动速度快。运行速度也很快
4. 族管家界面优化,能保存用户对界面大小的调整。
5. 族管家增加远程族服务器的选择
6. 增加软件自动更新功能
7. 局部视图增加了视图命名自定义编辑框。与其他人生成的局部三视图区别开。
8. 翻模时,能记住上次对梁、柱、门窗的族类型设置。
9. 翻模时,用户可以自己选择需要的梁、柱族,以及对矩形截面的柱、梁的自定义族类型的名字。可以任意批量命名族类型的名字。
10. 结构翻模时,将DWG中的梁的高度和梁的编号、梁的集中标注引线带入Revit中。非常方便直接在Revit里面来检查和编辑梁高、梁编号。
11. 改进了梁编辑功能
12. 增加橄榄山快图模块,免费体验期45天
13. 增加橄榄山BIM模型深化模块,免费体验45天
14. 增加自动围板功能
15. 增加智能创建构造柱功能
16. 增加精细化构件选择功能
17. 增加房间装修功能
18. 增加重叠构件的检查标记和删除功能
19. 增加软件自动更新功能。用户只需要点击一下就可以将软件更新到最新版。每隔7天,程序自动在退出Revit时启动软件更新功能,实现快模软件始终是最新版。大量减少了下载软件在安装的麻烦。
20. 增加自动消息功能,当启动Revit等待期间在屏幕右下角有一个小窗口显示从橄榄山软件来的最新消息。比如软件的最新发布功能等。
21. 完善局部三视图、、切墙柱等功能

4.05 2015.8.12
1. 修改Revit里面橄榄山快模插件菜单布局。多加一个命令页,使原来拥挤的命令页面的文字在小分辨率的机器上也能看完全。
2. 改进AutoCAD对橄榄山插件的加载过程,AutoCAD启动后,就能够看到DWG导出命令菜单。
3. 延长BIM模型深化工具到9月30日前免费可用
4. 修正了圈梁、过梁、压顶在模型中若选中了幕墙后出现的问题。
5. 改进族管家程序。用文件夹进行族上传时(管理员权限才有的功能),实际上传的是文件件下面的子文件夹和文件。所选中的文件夹本身不会在服务器端创建。
6. 增强了族管家在服务器端的族没有缩略图时的异常处理功能,使搜索功能更稳定。
7. 增强自动翻模帮助文档
8. 建筑、结构、喷淋导出DWG信息时,命令自动可将图块和多义线炸开。DWG的前处理几乎不需要做什么工作。

4.03 2015.7.8
1. 增加编辑连接模型的功能。 可以实时更新编辑保存后的连接模型
2. 支持对基础底板的切分(按点切分、等分板、区域分板)
3. 修正楼板切分当板下有墙无法切分的问题
4. 修正结构翻模时,在Revit插件里,给梁类型指定类型为程序自选时,对话框无法关闭的问题。
5. 修改洞口套管的族名字,加橄榄山几个字。防止与用户族重名。

4.02 2015.6.29
1. 修正4.0中的圈梁在一个特殊情况下无法生成的问题
2. 修正区域分板无法连续使用
3. 族管家细节加强。
4. 结构翻模功能再次加强,处理多种特殊情况下读出梁高度。
5. 修改4.0版中区域降板有非首层楼板的高度定位问题。
6. 修正管道开洞带套管时,无法连续对多根管道进行开洞口的问题。
7. 喷淋翻模时,若喷淋头对象距离管线距离在55mm以内,翻模后,可以将喷头翻出来。
8. 修正批建房间时,若视图的阶段不是最后一个阶段无法生成的问题。

4.0 2015.6.24
1. 免费版,专业版,高级版全部支持Revit2016. 高级版从Revit2014开始支持。
高级版新增功能
2. 全新增加快模高级版:高级版提供了 自动创建圈梁、过梁、压顶、按点分板、等分版、区域分版、区域降板、构件批量编号。更多高级版新功能很快会发布
免费版新增功能
3. 免费版中增加:族类型快速改名,批量改名。支持加前后缀,支持查找替换。支持将族类型列表导出成Excel文件
4. 免费版中增加梁的高度快速修改功能。用于快速根据DWG中的梁的标注尺寸来修改Revit中的梁高。非常适用于用结构自动翻模创建的模型的快速修改。
专业版新增功能:
5. 可以将DWG中的柱子编号在结构翻模时带入到Revit结构柱中
6. 可以为梁、柱添加混凝土强度标号。便于后期统计混凝土用量
7. 翻模在Revit端增加了插入点坐标功能。方便多楼层,多专业的对齐。
8. 继续增加结构翻模的准确率,能处理更多的复杂情况
9. 族管家增加了云族库的支持。默认情况下可以浏览橄榄山云端族库。下载需要注册用户后来申请权限。
10.处理了以前族管家偶尔导致Revit崩溃的问题,现在运行非常稳定。
11.改进多处细节功能

3.57 2015.3.18
1. 解决族管家无法登录服务器端的问题。由于加密程序引起。

3.56 2015.3.12
1. Solved two issue.
2. AutoCAD crashes after users clicks the browser button for exporting data from DWG.
3. Solved the crashes when start GLS commands in RevitKM3.55

3.55 2015.3.8
1. 有些门窗的所在墙的ID不存在,导致自动翻模如果勾选了门窗,则翻模失败。 用代码处理了,跳过此类门窗不生成。
2. 改正专业版购买后第一次使用时存在保存的模型在别人那里无法保存的问题
3. 改正专业版自动翻模中Revit下,若使用了层叠墙类型,出现翻模不能完成的问题。
4. 没有授权之前所翻的模型都无法保存下来。只有授权之后导出的DWG数据生成的Rvt模型才能保存。

3.53 2015.1.16
1. 解决CAD下,导出结构DWG信息时,CAD出现崩溃的问题
2. 解决购买正版后,如果在同一个模型使用了免费版的翻模也使用了正版翻模,出现模型保存后再次打开无法保存的问题。 若购买授权后,在新的模型上工作,则不会出现任何问题。

3.5 2015.1.5
1.增加消防喷淋系统根据dwg自动生成Revit消防喷淋模型. 消防喷淋自动翻模是专业版功能. 免费版用户可以体验喷淋翻模,但是无法保存Revit的翻模结果.
2. 消除线生墙时,短线以及重叠线的影响。
3. 修正在大量的柱切墙, 柱切梁,梁切墙时发生Revit崩溃的问题.(每次操作20个左右的对象则没有问题)
4. 使用授权计算机转移功能转移出去后,还可以转移回来。
5. 结构翻模时,对于梁高为50或0 这样高度可疑的梁(自动提取程序无法准确判断其高度,用50或0来代替,便于在3D视图发现可疑的梁)用户可以指定不翻模这样的梁。
6. 提取建筑DWG信息时,若天正建筑安装有问题,会给用户提示如何解决此问题。
7. 改正在免费版里使用了自动翻模后,及时撤销自动翻模的操作也无法保存文件的问题.

3.0
1. 新增全新橄榄山建筑翻模工具:从建筑DWG图生成Revit建筑模型。可以将dwg中的墙,柱,门窗,轴线(含轴线编号),房间名字 转成成Revit里面的墙、柱、门窗、轴线对象。
2. 新增全新橄榄山结构翻模工具:从平法表示的结构DWG图生成Revit结构模型。可以转换梁,柱(含异形柱),剪力墙,轴线等构件。
3. 新增批处理管道(可以是链接模型中)对墙和楼板开洞口,自动加套管
4. 新增橄榄山族管家,用于管理搜索用户本地族库以及企业服务器上的族库。方便族的信息查看,加载,在模型中创建族的实例
5. 从3.0版开始提供免费版和专业版,免费版安装后无任何使用时间限制,无需注册无需激活。
6. 柱子与墙的扣减顺序批量调整,保持墙是整段
7. 新增批量梁切墙功能

3.1 扩展既有命令的的功能
1. 对于矩形轴网和弧形轴网,当手动键入轴网间距和跨数时,修改若跨度值不在已有的跨度列表中出现的反复弹出对话框的问题。现在可以任意键入各种跨度值,程序自动将不在跨度列表中的跨度值添加到跨度列表中。使用更加自由。
2. 在局部三视图和楼层三视图中增加对象可见性的控制。选择目标视图中的对象可见性应用到新的局部三视图中,如果在那个视图中不可见,则在新生局部三视图中也不可见。
3. 在房间居中命令中,可以选择楼层,按照楼层进行房间居中。这样用户有更强的范围选择,使用更灵活。
4. 有些房间没有周边的封闭墙,在房间标间居中命令中会出现错误,使多个房间的居中操作中断。3.0版改正此错误,自动跳过那些没有封闭墙或边界的房间。
4. 柱切墙的时候,修改如果柱子有柱帽时,柱切墙厚,会在柱子与墙之间有较大空隙。2
5. 修改柱切梁时,混凝土柱无法切断混凝土梁的问题。

3.03
1. 修正2015 里面的房间居中命令,标准柱命令还有快速过滤器命令无法使用

3.04
1. 修改墙上开洞命令中,风管的洞口尺寸无法自动变化

3.05
1. 加密修改,改正3.04版中单购买结构模块时,无法识别成结构模块。
2. 给套管增加中心标高参数。
3. 套管和洞口的高度值可选:相对于正负00,和相对于楼层的高差
4. 修正加密,在没有运行自动翻模命令的机器上可以编辑修改别人自动翻模后的文件,并能保存。
5. 修正某一些特定模型里面,墙上开洞口功能出现错误,无法开洞口。

3.1
增加按时间租赁专业版服务。

3.2版改进和加强
新增功能
1. 把房间名字生成为模型文字,放在房间当中。这样导出到Navisworks中,可以在浏览时看到房间名字。

结构自动翻模:
1. 提高一些直线段组成的弧形多跨梁的提取准确性。
2. 解决在提取DWG结构模型信息时,可能存在命令永远无法结束的问题。
3. 解决柱子截面有自相交时,无法成功将中间文件翻成Revit模型的问题。
4. 增加梁的原位标注带高差时,也能自动提取并在翻模中体现出来。
5. 解决其他一些导致提取DWG信息时,AutoCAD崩溃的问题。
比如在梁图层或墙图层上具有点(Point)对象,会导致AutoCAD崩溃。
6. 修正柱子与梁之间有空隙的问题。对于一些异形柱,这个空隙可能更大。这些问题都得到改正。
7. 改正在Revit里翻模因类型已经在使用的问题。点击翻模交互对话框后,提示 这个名字的类型已经在使用的问题。然后翻模停止

其它
8. 修改由于网络环境的变化,导致软件激活后仍无法使用的现象。所以专业版用户升级到3.2版后需要再次申请激活。
9. 为一些大图标配备小图标,这样这些大图标命令加入到快速启动栏的图标可见。

3.3版新功能
1. 新增文字样式工具:批改文字命令,能够批处理修改模型中的文字注释,标注等族中的文字样式. 文字样式包括:文字高度,字体,宽高比,粗体,下划线...等属性.
2. 新增文字昂视工具:改族文字命令, 能够交互式给指定的文字修改其文字样式. 这个命令和批改文字命令都可以定义用户自己的文字样式库. 文字样式库
3. 在明细表上增加公式功能. 用户可以自定义公式. 为指定列给一个计算公式. 用公式命令可以用其他列的值和系数进行加减乘除运算. 自由灵活,突破Revit的一些单位限制的问题. 公式能保存在明细表中.下次打开可以自己点击计算来更新明细表的值.

3.3版改进之处
1. 改正圆形管道在墙上开动时,出现:读取管径列表出现问题的提示,然后无法继续开洞.
2. 改正圆管开动时,出现类型已经存在的提示. 然后无法继续开洞.
3. 修改墙上开洞时, 洞口类型命令是1X1,或2X1等. 改为用洞口尺寸的毫米单位来命令.原来是以英尺的整数部分来命令洞口类型.

3.31版修改问题
1. 修改墙上开洞口在极特殊的情况下, 洞口的中心不在管道中心处. 这个极特殊情况是:当在使用墙上开洞口命令之前创建了窗户,并且制定窗户的底高度

3.32 版
1. 修改有些用户的申请码是空的问题.

3.4版. 2014.09.03
1. 增加给构件添加房间编号和房间名称信息.
2. 可以自定义三维房间文字的字符串. 可以讲房间的所有信息添加进去. 格式可以用户自定义.
3. 增加楼层切墙和柱功能. 可以批处理选择需要切的墙和柱, 批量选择切分楼层. 可以输入剪切位置的偏移值,可以指定缝隙宽度.
4. 扩充墙齐梁板功能, 使墙能齐链接模型中的梁和版.
5. 增加用桥架在墙上开洞. 也可以用链接模型中的桥架对墙开洞.
6. 圆形洞口族和方形洞口族上添加"洞口类型"参数. 便于用户最后在生成明细表时作为过滤条件.
7. 在矩形轴网和弧形轴网命令里的加强: 当用户手动连续输入轴线间距(如: 3*3000 2*3600, 原来要求用户最后输入空格实现把输入的数据更新. 现在可以在光标离开改控件后即可实现把数据与图形的更新)
8. 增加批量创建房间的功能. 可以按照所选择的楼层来创建房间.
9. 墙齐梁板增强: 如果墙没有梁,板相交, 提高墙的高度直达梁板地板. (原来只能降低墙的高度与梁板底部平齐)
10. 在Revit里面,用自动翻模命令弹出的对话框中可以批量为墙指定Revit的墙类型,方便快速选择.
11. 提供橄榄山快模绿色版.

问题改进
1. 改正Revit翻模成模时,梁的编号为空导致无法完成翻模.
2. 改正当门窗编号前后有空格时,导致在Revit里面无法成功翻模的问题.
3. 改正当dwg图中的轴线长度为0时,导致无法将轴线导入到Revit中的问题.

3.42版. 2014.09.04.
修改短期租用模式无法使用的问题. 由于网络时间服务器终端所致. 若不用短期租用模式,无需安装此版本.

3.43版.
1. 墙上开洞命令的加强, 当管道直径不是国标的标准管径时,无法完成开洞. 现在改为非国标管径,也能实现开洞.
2. 修正柱子切梁时, 当梁的分析模型线长度与物理模型偿付不一致时,导致弹出问题对话框. 现在不让对话框弹出来.

3.45, 2014.9.26
1. 修正墙齐梁板功能当墙不是在第一层时,出现命令拉伸距离为负的提示.导致命令失败.

3.46. 2014.10.20
1. 修正建筑翻模时,当天正的墙高为0时,导致在Revit里重新生成模型失败的问题.
2. 增加时间服务器的数量,保证短期租用的时间认证可靠性.

3.47. 2012.10.25.
1. 墙齐梁板时,若墙的顶约束没有给定,之前版本会报错. 3.47改正.
2. 解决在Revit2015里面,切换视图时Revit崩溃的问题.
3. 在万能刷对话框,让参数出现的次序固定.顺序不再随机.方便操作

  • 微信公众号:BIM免费自学
  • 提供BIM自学攻略,学习资源,BIM技巧,行业最新趋势等,每天陪你一起进步。
  • weinxin
  • 微信公众号:BIM免费自学
  • 提供BIM自学攻略,学习资源,BIM技巧,行业最新趋势等,每天陪你一起进步。
  • weinxin
BIM自学互助QQ群:一群931726322;二群961506311;三群458568892 | 问题咨询、考证交流、技术沙龙、行业精英汇聚,火热开放中...
zfnet

发表评论

您必须登录才能发表评论!
