[revit教程]选择链的一部分

  • A+
所属分类:图文教程
BIM自学互助QQ群:一群931726322;二群961506311(满);三群458568892(新) | 问题咨询、考证交流、技术沙龙、行业精英汇聚,火热开放中...

如果多个图元(例如墙和/或线)连接成一个连续的,可以选择该的某个部分。

选择链的一部分

  1. 选择链中第一个所需图元。
  2. 移动光标以高亮显示链中最后一个所需图元。
  3. 按 Tab 键。

    Revit 将高亮显示部分链中选定的介于第一个和最后一个图元之间的所有图元(再次按 Tab 键可高亮显示整条链。第三次按该键则仅高亮显示链中最后一个所需的图元。)

  4. 单击以选择高亮显示的一部分链。

如果链是闭合的环,则选择部分链时,要高亮显示的图元由高亮显示最后一个所需图元时的光标位置确定。如下面墙布局中所示,如果将光标放在墙右上角的左端点附近,则部分链包含布局顶部的墙。如果将光标放在该墙的右侧,则部分链中将包含两侧及底部的墙。

[revit教程]选择链的一部分

光标位于链中最后一面墙的左端点附近时高亮显示的部分链

[revit教程]选择链的一部分

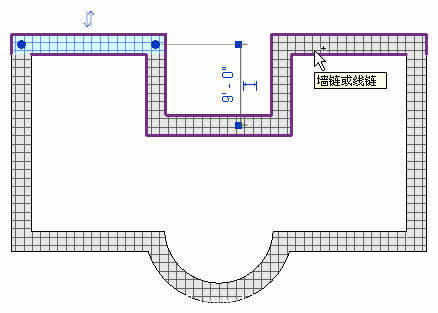

光标位于链中最后一面墙的右端点附近时高亮显示的部分链
