BIM智慧工地应用实践

图1 神木市第一高级中学效果图

摘要:

随着互联网+时代的到来,智慧工地的概念应运而生,智慧工地的蓬勃发展是建筑行业的大势所趋,由于智慧工地的产生,带动了建筑工地的管理,使得建筑工地得到了质的飞跃。“智慧工地”是“智慧建筑”理念在工程领域的行业具体体现,是一种崭新的工程全生命周期管理理念。

智慧工地立足于云大物移智+BIM等技术,将传统的工地管理,转化为通过科学技术进行实时监控,以可控化、数据化和可视化的智能系统对工地进行设计和管理。用“智慧科技”手段提升项目建设管理水平,将施工过程涉及到的人、机、料、法、环等要素进行实时、动态监控,将终端应用工具,替代手工化管理,形成一个以进度为主线,以成本为核心的智能化施工作业,助力建设项目的有序实施,对加强现场的安全文明施工管理具有重要的意义。

关键词:智慧工地;物联网;智能系统;劳务实名制

项目概况

1.基本信息

神木市第一高级中学工程,由陕西建工第九建设集团有限公司承建,它位于神木市神木新村核心地段,总占地20万平方米,该项目类型为房屋建筑工程,其项目结构为钢筋混凝土结构,建设用地面积为19.67万平方米,总建筑面积11.22万平方米,工程造价约6亿元。

该项目规划为教学区、实验区、办公区、运动区、生活区五个功能区,由12个单体建筑组成,预计项目建成后可开设60个教学班,容纳3000名寄宿学生,是一所设施现代化、功能齐全、智慧型、美丽的花园式学校。

2.项目难点

神木市第一高级中学工程,作为陕建集团及九建集团、陕北及神木地区重点工程之一,且该工程属于神木市地标建筑,工期紧、任务重、难度大、涉及钢构、绿化、市政等多个模块。

在工程特点上,神木市第一高级中学工程,整个建设项目开发节奏快,可利用场地小、地下水位较高、施工条件差、钢结构复杂施工难度大,地下车库、屋面、外墙、防裂及防渗漏难度大。

BIM智慧工地应用实践

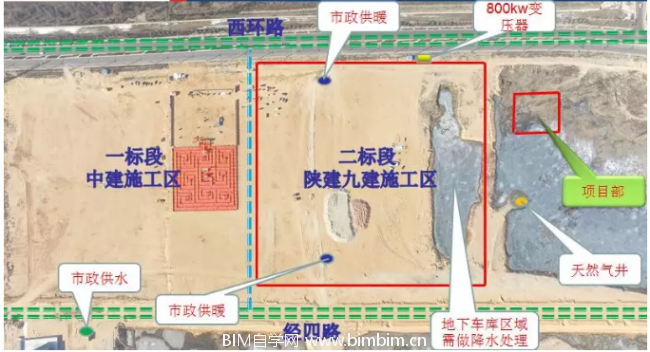

图2 神木市第一高级中学项目建设前鸟瞰图

3.应用目标

通过智慧平台的建设与应用,实现工地精细化管理,最终达到减少施工成本、保障施工安全、环境保护等目的,实现保质保量完成施工任务。

具体表现在如下:

(1)有效提高施工现场作业工作效率

智慧工地通过BIM、云计算、大数据、物联网、移动应用和智能应用等先进技术的综合应用,让施工现场感知更透彻、互通互联更全面、智能化更深入,大大提升现场作业人员的工作效率。

(2)有效增强工程项目的精益化管理水平

智慧工地有助于实现施工现场“人、机、料、法、环”各关键要素实时、全面、智能的监控和管理,有效支持了现场作业人员、项目管理者、企业管理者各层协同和管理工作,提高了施工质量、安全、成本和进度的控制水平,减少浪费,保证工程项目成功。

(3)有效提升项目各管理人员监管和服务能力

通过智慧工地的应用,及时发现安全隐患,规范质量检查、检测行为,保障工程质量,实现质量溯源和劳务实名制管理。促进诚信大数据的建立,有效支撑主管部门对工程现场的质量、安全、人员和诚信的监管和服务。

智慧工地应用

1.应用内容

神木市第一高级中学工程,基于“云大物移智+BIM”等先进技术,是保证工程项目的顺利开展的重要手段之一。项目建立了严格的管理制度及执行标准,通过“科技提升效率∙智慧成就未来”的决心,用“智慧科技”手段提升项目建设管理,将施工过程涉及到的人、机、料、法、环等要素进行实时、动态监控,将终端应用工具,替代手工化管理,形成一个以进度为主线,以成本为核心的智能化施工作业,助力建设项目的有序实施。

该项目建立的智慧工地管理平台,主要由劳务实名制、安全质量巡检、塔吊防碰撞、BIM建造、远程监控、环境监控系统等六大主要系统组成。

(1)通过劳务实名制系统,可进行项目所有作业人员的信息统计和人员生产要素用工分析,为项目决策层提供数据参考。

(2)通过安全、质量巡检系统,可根据施工现场存在安全或质量隐患类别及紧急程度,对相关责任单位、责任人进行预警。此外,该系统还可与劳务系统组合对人员进行管理,为项目决策层监控项目风险、规避风险提供有利保障支持。

(3)通过塔吊防碰撞系统,可实现对施工现场群塔运行状况的实时远程监控。

(4)通过BIM建造系统,可使建筑模型达到设计、施工一体化和各专业相互协同工作,从而节约、降低施工成本。此外,BIM建造系统还可实现BIM模型在线预览,联合生产、技术、质量、安全等关键数据,为工程施工奠定良好基础。

(5)通过远程监控系统,可加强施工项目的日常管理,提高工作效率。

(6)通过环境监控系统,可对施工现场四周环境进行实时监控,当监控值超过报警值时,系统将自动触发报警装置和喷淋装置,达到自动控制扬尘治理的目的。

2.应用策划

2.1软件选型

广联达、斑马进度、AutoCAD、Office、Revit、3D Max、Lumior、Project、fuzor等。

2.2组织架构

BIM智慧工地应用实践

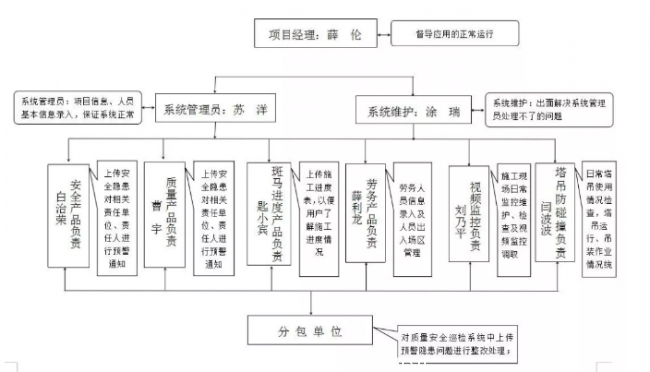

图3 智慧管理平台应用项目组织结构图

2.3 应用顺序

(1)制定《神木市第一高级中学项目“智慧工地”建设技术标准》研究,制订《项目“智慧工地”建设技术标准》,对“智慧工地”体系框架、数据标准、信息应用接口、功能等进行统一规定,以“规定项+可选项”的思路,规范“智慧工地”建设基本要求,指导工程建设各方主体逐步提升信息化管理水平。

(2)开展《“智慧工地”大数据挖掘与技术集成应用示范》课题研究,分析建筑行业管理现状,明确“智慧工地”的内涵和特点,构建“智慧工地”体系框架,梳理相关政策,提出“智慧工地”的发展策略。

(3)建设神木市第一高级中学项目“智慧工地”信息管理平台。围绕人、机、法、环基础数据,通过项目概况、生产管理、定位服务、环境监测、视频监控、塔吊防碰撞、质量管理、安全管理、进度管理、经建筑工业化营管理、党建管理平台等十一个板块,搭建集成智慧管理平台。

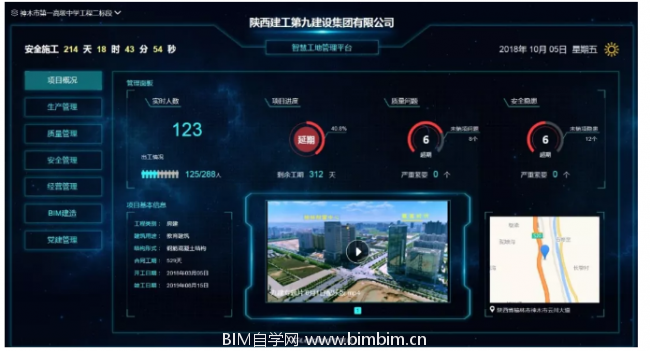

BIM智慧工地应用实践

图4 智慧工地管理平台首页展示图

(4)搭建工程项目数据库。通过收集施工现场的基础数据,在上述平台的基础上,建立和完善工程项目数据库,涵盖工程勘察设计、施工图审查、招标投标、合同备案、施工许可、质量安全监督、竣工验收备案等关键环节项目信息和诚信信息。

实施过程

1.应用准备

①神木市第一高级中学项目为加快推进“智慧工地”的应用建设,项目部组织召开“智慧工地”应用启动会,对广联达的《智慧工地实施规划方案》进行深化沟通,并着手筹备智慧工地平台的搭建工作,主要是分阶段完成碎片化工具产品的硬件搭建。

②对公司及项目主要负责人进行“智慧平台”相关软件培训,提高项目全体管理人员应用水平;

③建立智慧工地组织机构,工作流程图;落实智慧管理工作;

④对应业务管理人员通过平台系统负责对应业务操作,主管领导通过平台掌控现场问题,协助、督促落实现场管理工作;

⑤每月对平台大数据进行分析,出具分析报告:按照业务线划分,如进度线;按照分部分项工程划分,对数据进行比对分析并做好相应调整措施。

BIM智慧工地应用实践

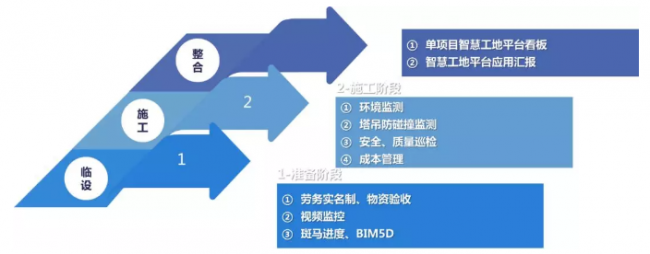

图5 项目实施进度规划流程图

2.应用过程

(1)劳务实名制管理系统

项目部严格推行劳务实名制管理,集成各类智能终端设备对建设项目现场劳务工人实现高效管理。各劳务人员建立个人档案,通过劳务实名制的“云+端”产品形式,使用闸机硬件与管理软件结合的物联网技术,实时、准确收集人员的信息进行劳务管理。

该系统可为现场生产人员提供当前用工状态,每小时的在场人数实时了解,且可按照劳务队伍和工种不同类型的实际用工数据统计,可为项目部提供人员生产要素用工分析。另外,还可分析项目所有作业人员的信息统计,自项目开工至今,进出场和持卡人数、个人信息、地域分布和少数民族情况等,为项目决策层提供数据参考。

具体表现在以下三个阶段:

第一阶段:

①项目部落实现场安保制度,实现现场封闭,工人刷身份证进出施工现场,未办卡人员进行登记,由场内人员引导进入;现场劳务工人实行实名管理;

②劳资员对三级教育合格班组、人员扫描身份证,办理实名卡;对退场班组、人员在系统进行退场办理;

第二阶段:

劳资员在工人信息登记时,对特殊工种进行附件挂接,信息维护(如发证日期,有效期,证书编号等)现场安全员通过劳务实名制系统进行安全教育、技术交底培训,未参加安全培训、技术交底的人员禁止进入施工区,须得二次教育合格后方可进入现场;

第三阶段:

①项目部通过劳务实名制手机APP、PC端查看现场劳务用工出勤情况、工种配比、地域、年龄分布等;

②劳务用工花名册、人员变更表等相关表单作为派出所流动人口上报名册;每月各个项目通过实名制系统输出班组考勤表、安全教育台账等表单上交项目部、公司;

③实现现场封闭、安全培训替代、表单替代后增加劳务过程管理、黑名单维护等业务线,实现施工现场劳务实名制管理全业务替代;

BIM智慧工地应用实践

图6 智慧平台 劳务实名制管理系统剪图

(2)安全、质量巡检管理系统

安全、质量巡检系统,采用云端+手机APP的方式,将施工现场实时监控、信息采集的数据,系统自动进行归集整理和分类,根据隐患类别及紧急程度,对相关责任单位、责任人进行预警。

同时,为有效提高施工现场管理水平,隐患排查依照系统内置检查标准,将信息及时传递,并严格遵循“三同时、三同步、五定、六坚持”等原则进行落实整改,此外,该系统还可与劳务系统组合对人员进行管理,形成施工安全的所有核心业务管理效果,为项目决策层监控项目风险、规避风险提供有利保障支持。

具体表现在以下两个阶段:

第一阶段:

①项目部颁布安全巡查制度,项目部所有安全整改表单均须由系统出具,主管领导签字;

②项目部管理层鼓励现场管理人员,发现问题,解决问题;不瞒报、谎报;对现场问题按期整改;项目周例会对项目现场安全隐患中超期未整改项进行逐一落实,解决;

第二阶段:

①项目部每月对安全系统统计分析中的问题类别、责任区域、分包单位等进行数据分析,提出整改意见,解决方案等,规避二次风险;

②针对责任区域、分包单位通过平台数据反馈,设定考评机制,提升项目安全管理办法,确保项目安全施工;

BIM智慧工地应用实践

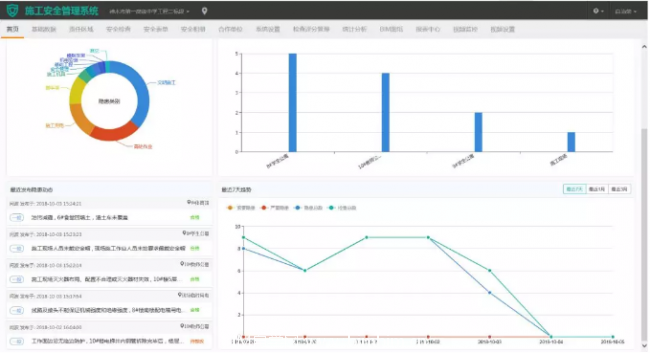

图7 智慧平台 安全质量巡检管理系统剪图

(3)塔吊防碰撞管理系统

塔吊防碰撞系统,对施工现场群塔运行状况实现现场安全监控、运行记录、声光报警、实时动态的远程监控,使得塔机安全监控成为开放的实时动态监控。

BIM智慧工地应用实践

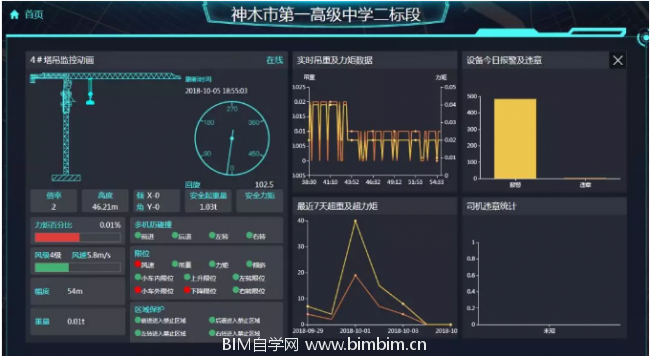

图8 智慧平台 塔吊防碰撞管理系统剪图

(4)BIM建造管理系统

BIM建造管理平台是通过BIM技术,将项目在整个施工周期内不同阶段的工程信息、过程管控和资源统筹集成,并通过三维技术,为工程施工提供可视化、协调性、优化性等信息模型,使该模型达到设计、施工一体化和各专业相互协同工作,从而达到节约施工成本的目的。

此外,BIM建造平台可实现BIM模型在线预览,联合生产、技术、质量、安全等关键数据,通过BIM模型展示进度、工艺、工法,将BIM技术应用的关键成果集中呈现,为工程施工奠定良好基础。

具体表现在以下几个方面:

①工程量的统计:

在BIM模型创建完成后,通过对模型的解读,能够分析出各施工流水段各材料的工程量,如混凝土的工程量。从北京行政副中心B4项目实施情况来看,通过模型直接提取混凝土工程量与实际工程量之差可以控制在1%以内。在钢结构中,通过对模型的分解,直接根据模型对钢结构构件进行加工。

②施工模拟:在制定完成施工进度计划后,通过软件把施工进度计划与BIM模型相关联,对施工过程进行模拟。将实际工程进度与模拟进度进行对比、可以直观的看出工程是否滞后,分析滞后的原因,以确保工程按计划完工。

③可视化交底:通过BIM的可视化特点,对施工方案进行模拟,对施工人员进行3D动画交底,提高了交底的可行性。

④节点分析:通过对设计图纸的解读,对复杂节点进行BIM建模,通过模型对复杂节点进行分析。比如复杂的钢筋节点,在模型建立后,对模型进行观察,找到钢筋的碰撞点,对钢筋的布置进行优化;也可以模拟模板支撑体系的受力状况,以确保模板支撑体系的施工安全。

⑤综合管线碰撞检测:在施工过程中,往往会出现预留孔洞未预留、机电、设备管线安装时发生碰撞。面对这些情况,在传统的施工过程中所采取的措施就是在墙体、楼板上再次开凿,安装管线时相互交叉而减少楼层实际使用空间。

而“智慧工地”建设中,在设计图纸下发后,根据设计图纸,对建筑物进行综合建模,把预留孔洞在三维模型中显示,直观的显示出各个位置的预留孔洞,防止遗忘。在结构、建筑、机电、设备模型都创建完成后进行合模,分析出各碰撞点,与设计进行沟通,对设计图纸进行修改。在工程前期解决了管线打架问题,节约了工期确保施工的顺利进行。

BIM智慧工地应用实践

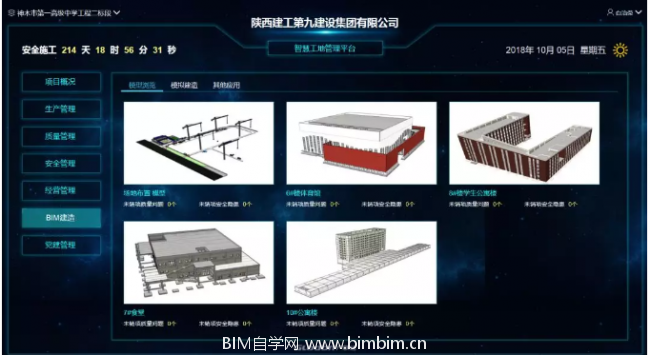

图9 智慧平台 BIM建造管理系统剪图

(5)远程视频监控

为加强施工项目日常管理,项目部建立了建筑工地远程监控系统,安装数量为15处视频远程监控探头,值班人员通过计算机屏幕实时监管,对施工现场进行动态控制,对突发情况及时上报、应对、沟通、协调、解决,既减轻了监管人员的工作强度,又加强了建设项目在公司及项目内部的调控监管力度,有效地提高了工作效率。

此外,“智慧工地”中的远程监控,不仅仅是对施工场地及周围装几个摄像头、然后在项目部成立一个监控室,对施工场地进行监控。而是通过互联网,使建设单位、施工单位、监理单位、建设主管部门通过手机APP和PC端,实时的地了解施工现场的进展情况,做到透明施工。

BIM智慧工地应用实践

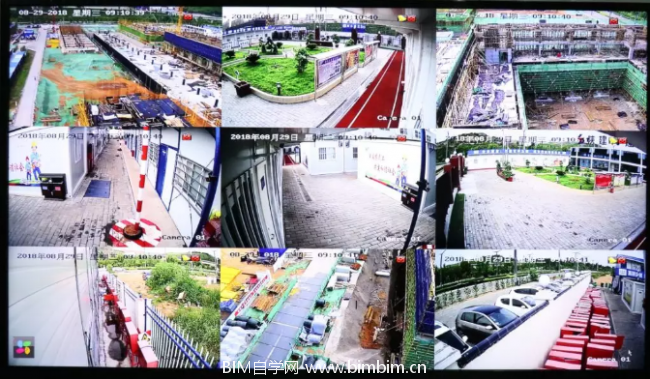

图10 智慧平台 远程视频监控系统剪图

(6)环境监控系统

施工现场东南西北共设置四处环境监控设备,24小时全天候实时在线监测,对风向、温度、风速、湿度、噪声、PM2.5、PM10、天气等,设定报警值,超限后及时报警,与炮雾机、沿路喷淋、塔吊喷淋装置实现联动,以达到自动控制扬尘治理的目的。同时,环境监控系统还可与智慧平台进行对接,实现数据共享,动态监控。

应用总结

1.效果总装配式住宅结

(1)神木市第一高级中学工程,基于智慧平台管理系统的成功应用,以“云平台、移动互联、物联网”为基础,将现场信息收集、处理、比对、分析,优化了项目资源配置,合理提高施工组织策划。

(2)通过智慧工地管理平台应用,实现不同时间段内一系列流程的迅速反应、实施、决策等,实现了管理升级,为项目提供智慧型的管理,为项目决策层的宏观管理提供可行性参考,显著缩短工期,节省成本,实现目标执行与风险管控,达到现场管理智能化、信息化、智慧化,从而提高项目及公司的效益。

2.方法总结

(1)BIM应用方面:

神木市第一高级中学项目BIM技术应用方面,通过对 《关于推进建筑业发展和改革的若干意见》《关于推进建筑信息模型应用的指导意见》 等文件及对《建筑信息模型施工应用》《建筑工程信息模型应用》《建筑工程设计信息模型分类和编码》《建筑工程信息模型储存》等标准的学习,为项目部培养具备BIM基础建模、数据分析及运营管理等技能的各岗位管理人员。

开工至今,神木市第一高级中学项目部全员参与,通过脱产集中封闭培训,培养周期为每周/次。

(2)经济效益方面:

①降低管理成本,提高企业管理效率

采用智慧平台管理系统可适当减少现场安全管理人员数量,或使管理人员制订针对性管理措施,及时发现违规现象,使整改信息传达落实,有的放矢,提高掌握现场情况的效率和准确性。同时通过宏观监控,优化施工场地布局,合理规划,综合调配人力物力。

②落实岗位职责,便于调查和明确责任

现场施工人员文化层次参差不齐,远程监控的设置,在很大程度上激发了施工人员的责任心和工作积极性,促进规范操作意识,便于施工统一管理。施工过程被录像存储备份,可随时查看监控信息,即使发生了一些不可预测的事件,也便于事故发生后第一时间内查明事故发生原因,明确事故责任。

③加强环境监测,提高环境质量

此项目平台集成了目前最先进和具有前沿性的监测仪器、物联网和云计算技术,实现了实时、远程、自动监控颗粒物浓度、噪音分贝及建筑工地文明施工情况,城市施工造成的污染得以大大降低,改善城市整体环境面貌,提高市民健康生活指数。

(3)社会效益:

该项目为神府地区第一个“三首”项目。即首个“智慧工地”,首个“扬尘治理暨安全生产标准化示范工地”、首个“神木市建筑工地扬尘治理绿色达标示范工程”,与此同时,智慧管理平台也是省、市级、集团重点观摩亮点之一,为地区社会经济教育等各项事业的发展贡献智慧和力量,赢得广大客户一致认可!
