Revit 2021版在创建、优化、连接模型这几个方面,新增了好多功能,我们一起来看一下吧。

1. 斜墙功能

之前创建斜墙需要去创建体量来实现,现在新增斜墙功能

斜墙功能为墙体新增的实例属性:

Revit 2021简体中文正式版

使用步骤:创建墙体→在实例属性中修改【横截面】为【倾斜】→输入角度(可输入范围:-90°~+90°,其中0°是垂直的)

2. 加载Autodesk Family

之前是在【载入族】中去本地载入需要的族

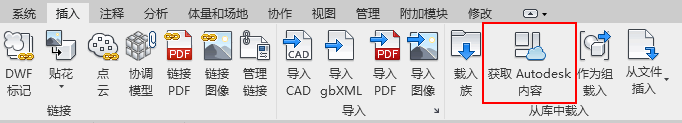

2021版在【插入】选项卡下,可以直接从云端获取族库,不需要再从本地文件中浏览了

Revit 2021简体中文正式版

3. 链接和卸载PDF和光栅图像

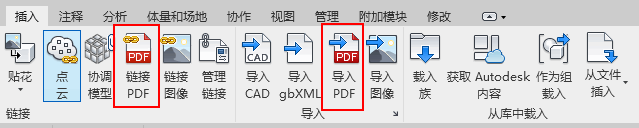

在【插入】选项卡下新增了链接【PDF】图纸的功能

Revit 2021简体中文正式版

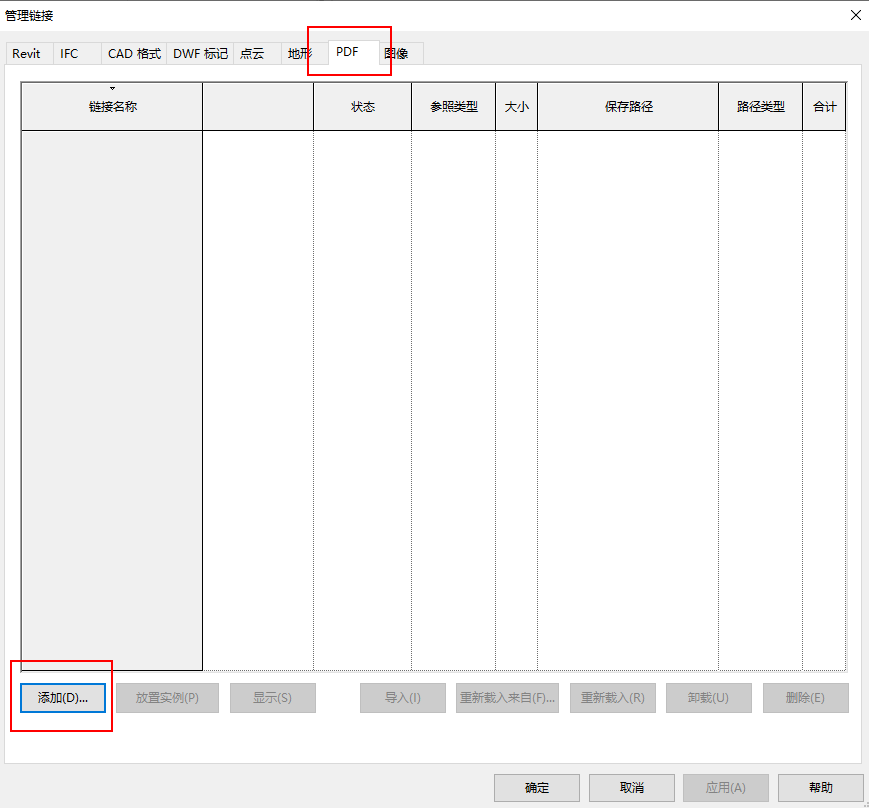

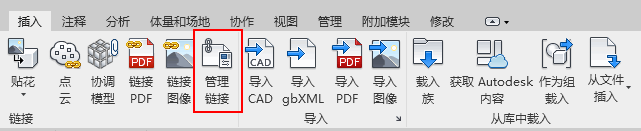

在【管理链接】中也可以去进行添加,选择PDF文件路径,修改分辨率

Revit 2021简体中文正式版

Revit 2021简体中文正式版

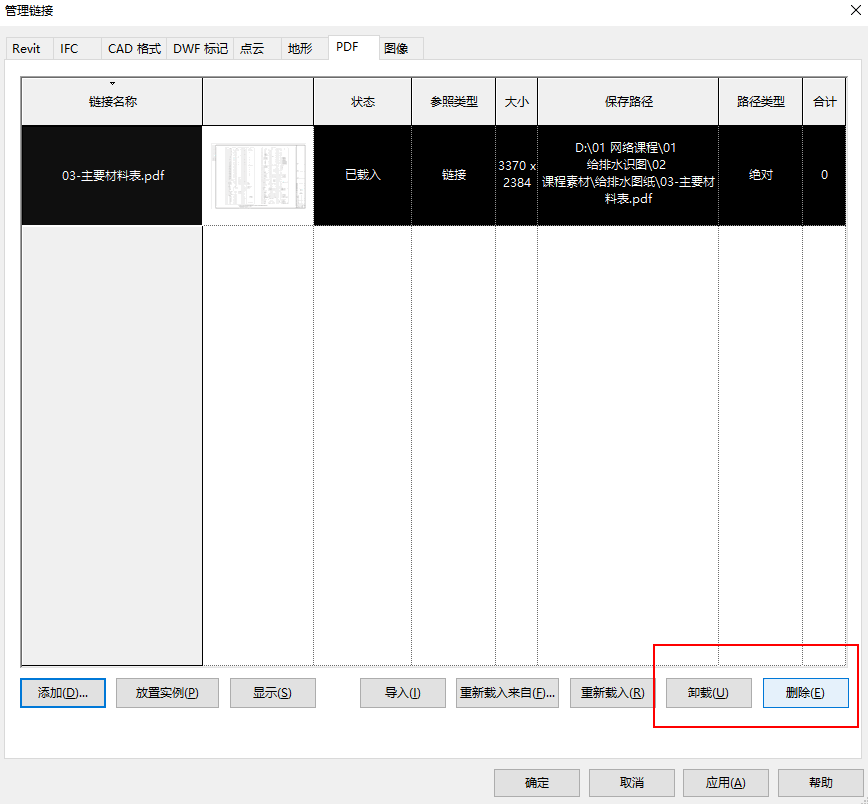

不需要的时候呢,可以卸载和删除PDF光栅图像

Revit 2021简体中文正式版

4. 修改明细表布局和格式

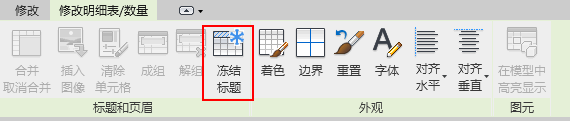

有时候我们创建的明细表很长,滑动之后无法看到表头,2021版新增【冻结标题】功能

Revit 2021简体中文正式版

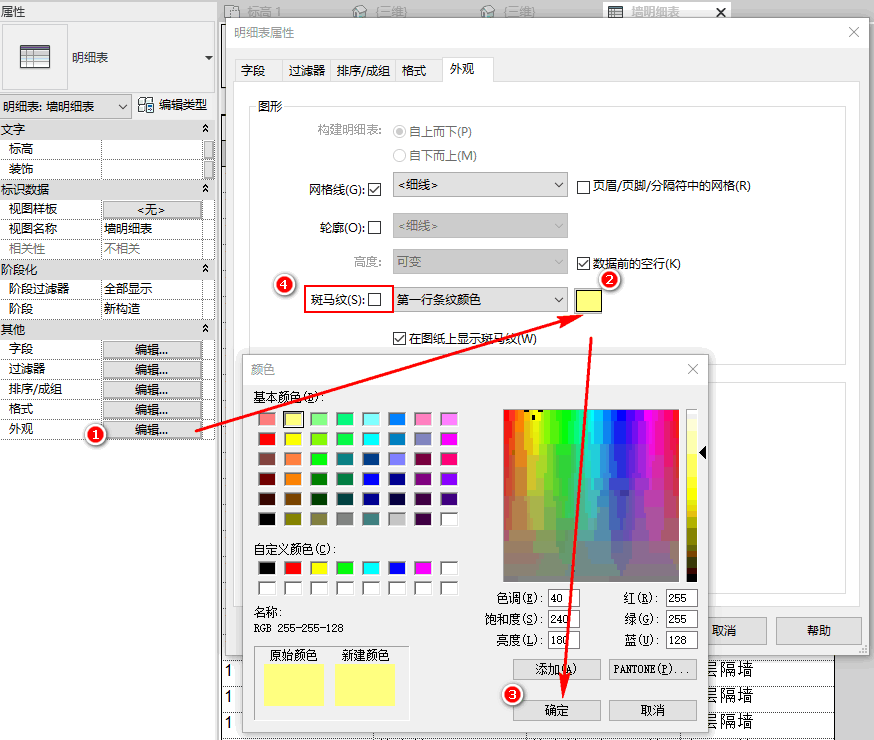

除此之外,明细表的外观还增加了斑马纹的功能,可以去替换斑马纹颜色,显示斑马纹。

具体修改步骤如下:

Revit 2021简体中文正式版

5. 视图过滤器,在视图中启用

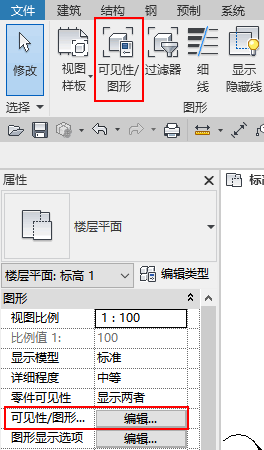

在视图可见性中(快捷键VV)

Revit 2021简体中文正式版

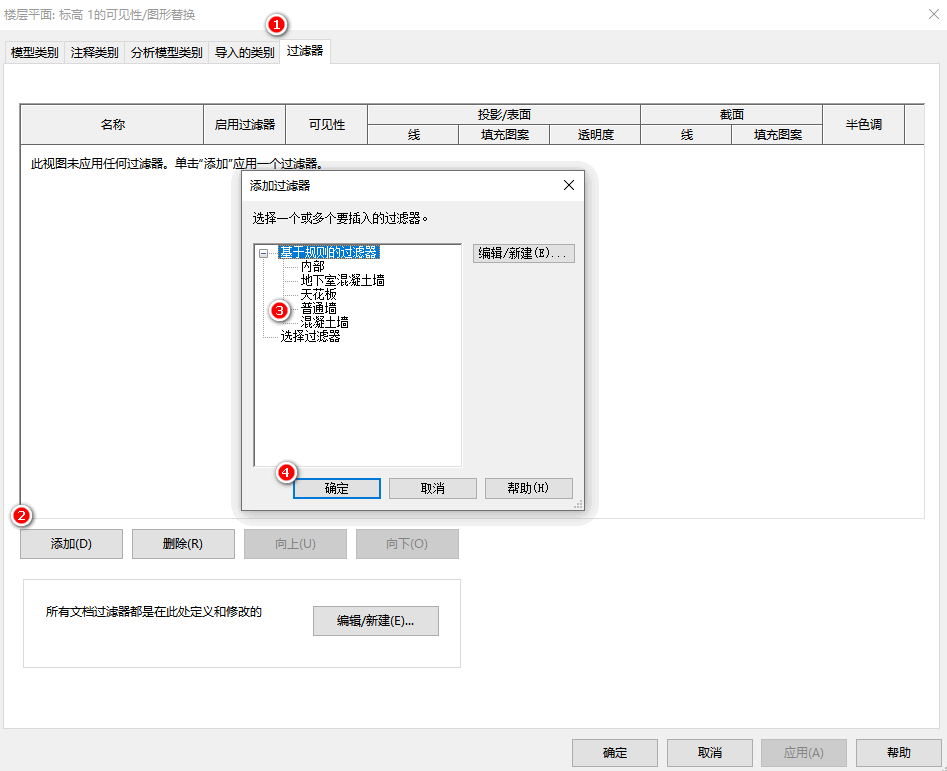

在过滤器中添加过滤器

Revit 2021简体中文正式版

比方说添加混凝土墙,Revit 2021新增加启用过滤器与否的功能

Revit 2021简体中文正式版

6. 新增基础设施列表

在【可见性 / 图形替换】中,过滤器列表增加了【基础设施】列表

Revit 2021简体中文正式版

其中的桥台、桥墩、桥架、桥梁缆索、桥面可以更好地支持Revit中的桥梁设计,此功能通过Autodesk InfraWorks和 Revit支持Civil Structures工作流程。

7. 预制构件

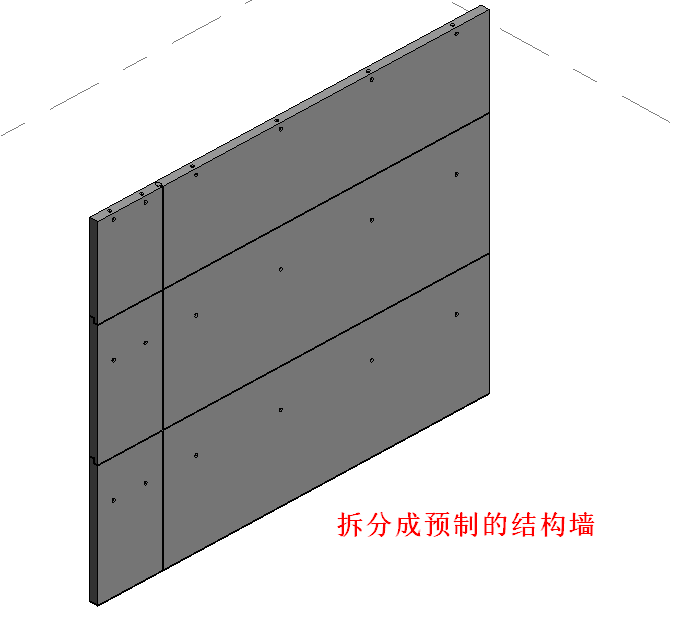

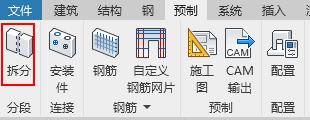

2021版新增将大型的结构构件(墙、板)拆分转换为预制构件

Revit 2021简体中文正式版

Revit 2021简体中文正式版
