Revit技巧 | Revit族的创建方法：Revit防水卷材族的创建

    在做建筑施工图的过程中，一定会需要绘制建筑防水，那防水中最常用到的防水卷材族怎样做呢？这是一段常见的屋面防水卷材。

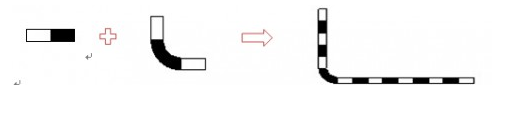

    想必大家都清楚这可以通过它的重复单元以“重复详图”的形式添加，使用时通过点击确定起点和终点来完成绘制，并通过“布局”设置其表现形式。可是卷材可并不是只有这样规则的线性，如遇转弯怎样办呢？我们就需要单独做一个“弯头”和它配套使用(如下图)。

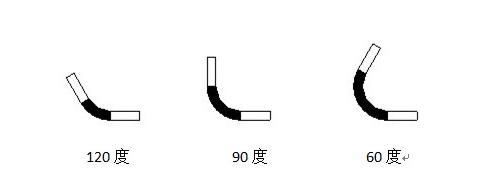

    下面我们就来看下怎么创建这个弯头，并且这个弯头需要按照实际情况进行角度的变化（如图）

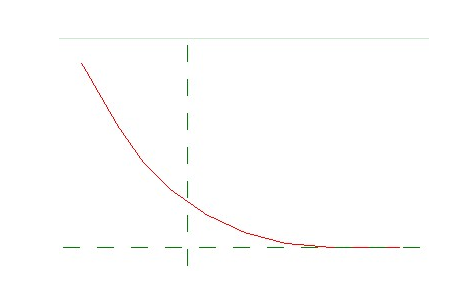

    它的核心就是下图这个可以变化的转弯线，它的变化要需要通过“参照线”来驱动。

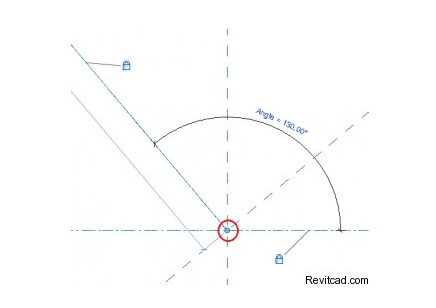

    那我们现在来看下它是怎样做成的。调用详图样板，首先需要将参照线的顶端锁定。

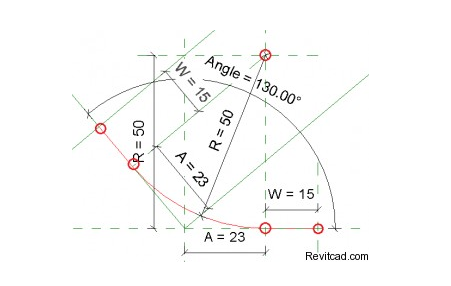

    画出这个转弯线，将其顶端和圆心都和相应的参照平面和参照线锁定，同时给出相应的尺寸标注。（这里，和角度发生联系的都用“参照线”其它用“参照平面”）。

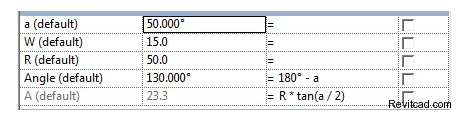

    参数之间的关系通过公式来表示。

    利用这个方法，加上填充区域等我们就可以轻松的画出这个弯头族了，大家不妨自己试一下吧！
