摘要

应用BIM技术对辽宁建筑职业学院四号食堂工程结构施工进行全过程管理, 包括Revit三维场地布置, lumion仿真漫游进行安全管理, Navisworks施工进度4D控制管理, 以及Revit进行桩基础关键部位施工质量控制。BIM技术的全过程应用提高了结构施工的安全和效率。

关键字

BIM; 场地布置; 安全管理; 进度控制; 质量控制;

1 施工场地三维布置

辽宁建筑职业学院四号食堂工程为框架结构, 地上三层地下一层, 总高度19.20m, 总建筑面积8953.08m2, 项目周边紧临学校的2号实训楼和10号公寓楼, 狭小的场地给施工场地临设的搭建造成困难, 在场地布置上利用BIM技术的Revit软件并合理利用现有的空间和道路, 进行施工场地的三维布置。设置了便于自卸汽车等运输设备运行的环形硬质水泥路面, 合理的布置生活区, 生产区和办公区的位置, 方便工人休息, 同时减少危险事故的发生概率。选择型号满足回转半径的塔吊, 使垂直运输距离覆盖全楼, 避免了二次搬运。BIM三维场布如图1所示。

结构施工中的BIM技术应用

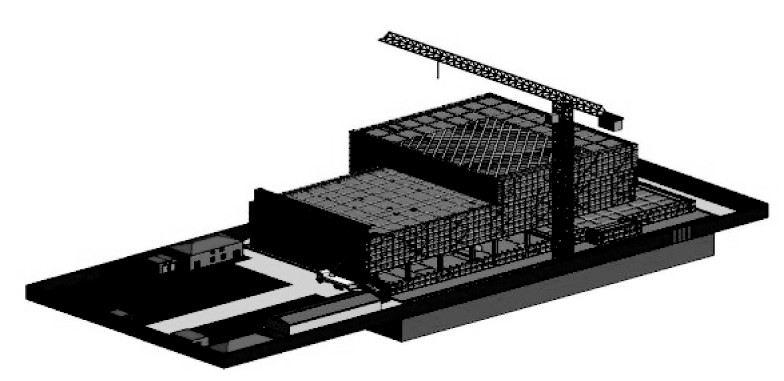

图1 BIM三维施工场地布置图

2 虚拟漫游安全交底

安全通道, 基坑临边护栏, 垂直和水平安全挂网用Revit的族功能进行绘制。利用Revit的附加模块将Revit模型另存为可以导入lumion软件的格式。在模型导入Lumion后, 利用lumion软件的动画制作功能设置漫游动画, 对整个施工场地全方位进行漫游, 并配以文字注释, 形成可视化的施工现场施工安全交底文件, 利用触屏设备终端设置在施工场地中循环播放, 时刻提醒施工人员该工程项目的安全注意事项。Lumion仿真漫游视频如图2所示。

3 工程进度4D管理

一般工程项目利用甘特图和双代号网络图进行进度的控制。这种控制仅显示了工程在时间维度上的进展, 不够形象。通过Navisworks软件可将建筑物的形象与时间关联起来, 形成反映施工进度与实际建筑三维空间形象的4D控制。首先将Revit模型建好的各个构件划分为独立的工作集, 然后利用Timeliner导入进度计划文件, 并将时间进度附加在对应的工作集上, 同时利用Navisworks软件的Animator功能设计构件的拉伸、旋转等生长动画。Navisworks模拟的施工动画如图3所示。

结构施工中的BIM技术应用

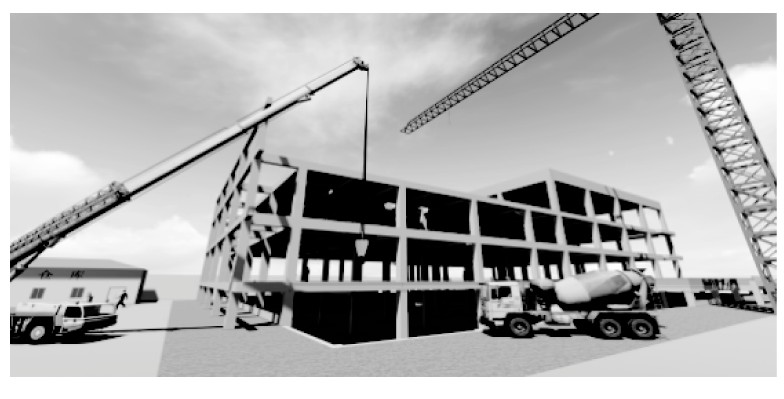

图2 Lumion仿真漫游视频截图

结构施工中的BIM技术应用

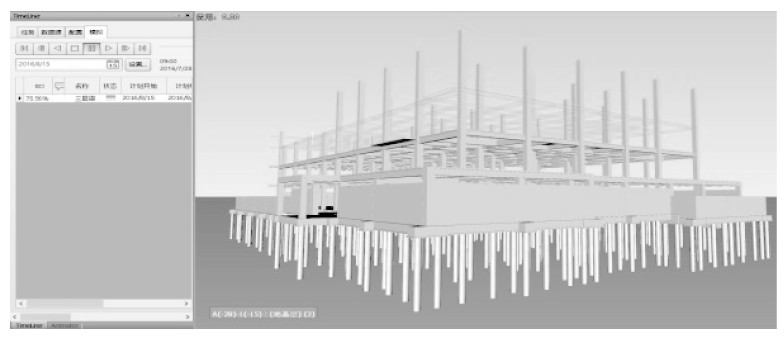

图3 Navisworks施工进度模拟

4 结构施工质量控制

本工程施工质量控制的重点是埋于地下的隐蔽工程桩基础工程, 该工程一旦质量出现问题, 会造成费用和进度的索赔, 影响工期和造价。同时由于本工程包含七种不同类型的桩因此在质量控制上需要更加精确, 利用Revit公制常规模型族建立七种桩基础并布置在项目中, 方便技术人员对基础工程的质量控制。

结构施工中的BIM技术应用

图4 七种桩基础BIM模型图

5 结语

通过利用BIM技术对辽宁建筑职业学院四号食堂工程结构施工过程进行全过程管理, 通过有效的三维场地布置, 安全交底, 工程进度控制和关键部位的质量控制, 避免了后期的变更和索赔, 提高了工程质量, 保证了工程进度。


参考文献

[1]刘芳. BIM技术在广州市财富中心项目中的应用研究[D].长沙:湖南农业大学, 2014.

[2]刘占胜, 赵明, 徐瑞龙. BIM技术在建筑设计、项目施工及管理中的应用[J].建筑技术开发, 2013, 40 (3) :65-71.
