族下载
提取码：9gza
简介：混凝土布料机由钢构支架、纵向（大车）及横向（小车）走行机构、混凝土储料斗（含螺旋输送器、闸门装置、下翻装置）、安全装置、液压系统、电气控制系统等组成

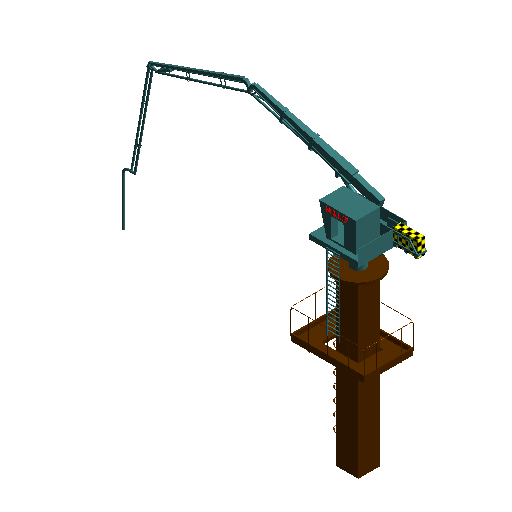

族截图
族参数
尺寸标注
| 平台洞口宽度 | 1000mm |
| 栏杆高度 | 1200mm |
| 柱身高度 | 7000mm |
| 控制房底长度 | 1200mm |
| 控制房高度 | 1200mm |
| 扶栏高度 | 1100mm |
| 控制房顶长度 | 1500mm |
| 平台厚度 | 80mm |
| 平台宽度 | 2000mm |
| 悬臂长度 | 7000mm |
| 模型文字深度 | 20mm |
| 柱身向下延伸长度（负值） | 0mm |
| 扶梯步距 | 160mm |
| 平台洞口长度 | 1500mm |
| 支撑宽度 | 2000mm |
| 柱帽半径 | 900mm |
| 柱身宽度 | 900mm |
| 悬臂伸出距离 | 500mm |
| 旋转传递部分半径 | 300mm |
| 平台高度 | 4000mm |
| 平台边缘厚度 | 180mm |
| 泵管下伸距离 | 1500mm |
| 旋转传递部分阵列半径 | 600mm |
| 柱身长度 | 900mm |
| 泵管尾部长度 | 2000mm |
| 旋转角度 | 90.0000000000001° |
| 控制房顶部高度 | 9400mm |
| 控制房宽度 | 1000mm |
| 支撑长度 | 2000mm |
| 柱帽厚度 | 100mm |
| 平台长度 | 3000mm |
材质和装饰
| 白色 | |
| 配重支撑材质 | |
| 平台梁材质 | |
| 扶梯材质 | |
| 固定配重材质 | |
| 管道尾部材质 | |
| 控制房材质 | |
| 柱身材质 | |
| 泵管材质 | |
| 机房围护材质 | |
| 小梯子材质 | |
| 配重材质 | |
| 平台围护材质 | |
| 栏杆材质 | |
| 悬臂材质 | |
| 悬臂边缘材质 | |
| 平台材质 | |
| 旋转传递部分材质 | |
| 模型文字材质 |
数据
| 扶梯步数（大于10） | 30 |
标识数据
| 型号 | |
| 部件代码 | |
| 类型图像 | |
| 说明 | |
| 制造商 | |
| 注释记号 | |
| 成本 | |
| URL | |
| 类型注释 |
其他
| 泵管伸缩 |
