Revit快速准确创建矩形轴网

  • A+
所属分类:图文教程
BIM自学互助QQ群:931726322 | 问题咨询、考证交流、技术沙龙、行业精英汇聚,火热开放中...

矩形轴网

根据简单设置,快速准确创建矩形轴网

在”宝冶通用”选项卡下的”建筑结构”区域选择点击”矩形轴网”。

Revit快速准确创建矩形轴网

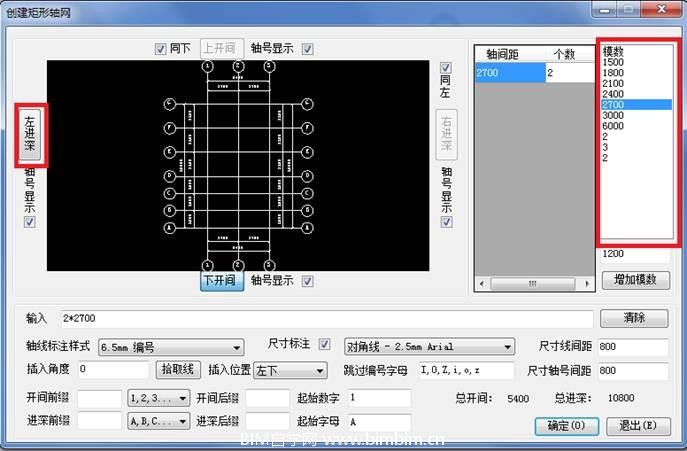

弹出的对话框中,在右侧的模数框中双击选择需要的模数,然后在左侧就会显示所选,可以单击修改个数。(此处的模数是轴间距离。)可以选择”左进深”或”右进深”按钮确定轴线的延伸方向,如下图所示。

Revit快速准确创建矩形轴网

点击”下开间”或”上开间”,可以在模数框中选择设置向下或向上的纵轴线。

根据设置,对话框中间的显示框中显示设置轴网的预览图,设置完成后,点击”确定”按钮, 在绘图区单击插入轴网的点,进行操作。

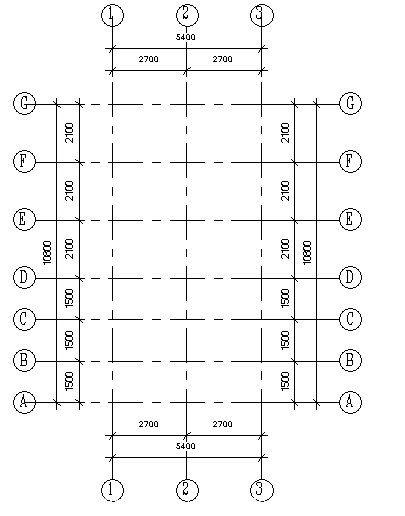

操作完成后,可以在绘图区看到与预览图一致的轴网。

Revit快速准确创建矩形轴网
