使用“添加分割线”工具,可以添加线性边,并将屋顶或结构楼板的现有面分割成更小的子面域。

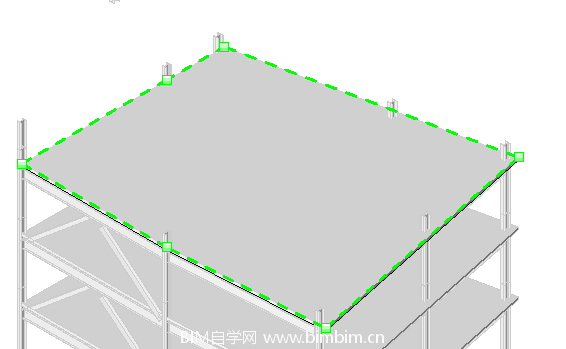

  1. 选择要修改的楼板。
    [revit教程]拆分屋顶或结构楼板
  2. 单击“修改 | 楼板”选项卡 [revit教程]拆分屋顶或结构楼板“形状编辑”面板 [revit教程]拆分屋顶或结构楼板“添加分割线”。

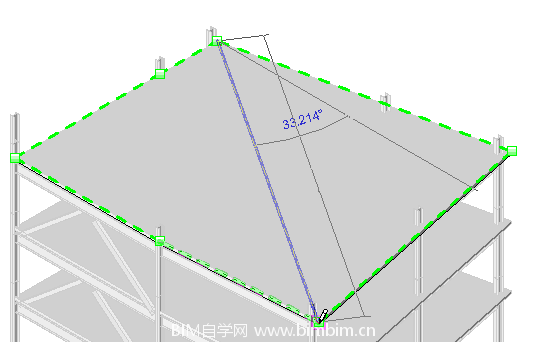

  3. 结构楼板上的任意位置选择顶点、边、面或点,开始创建分割线。
    注: 可以在楼板面上的任意位置添加起点和终点。 如果光标在顶点或边缘上,则编辑器将捕捉三维顶点和边缘,并且沿边缘显示标准捕捉控制柄以及临时尺寸标注。如果未捕捉任何顶点或边缘,则选择时,线端点将投影到表面上最近的点。 将不在面上创建临时尺寸标注。
    [revit教程]拆分屋顶或结构楼板

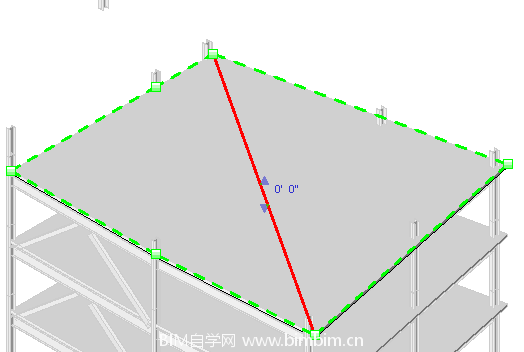

  4. 在楼板上的任意位置选择另一个顶点、边、面或点,结束分割线。

    一条新的边将添加到楼板的面上。

    [revit教程]拆分屋顶或结构楼板
