[revit教程]将基于工作平面或基于面的图元移动到其他主体

您可以将基于工作平面或基于面的构件或图元移动到其他工作平面或面上。

基于工作平面的图元包括线、梁、模型文字和族几何图形。

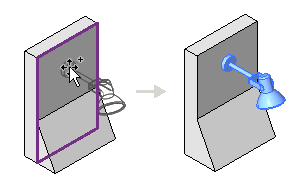

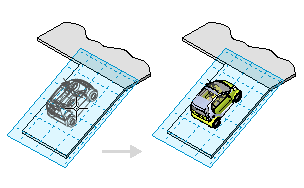

1. 在绘图区域中，选择基于工作平面或基于面的图元或构件。
2. 单击“修改 | <族类别>”选项卡 “工作平面”面板 （拾取新工作平面）。
3. 在“放置”面板上，选择下列选项之一：
   •  垂直面（放置在垂直面上）。此选项仅用于某些构件，仅允许放置在垂直面上。

   •  面（放置在面上）。 此选项允许在面上放置，且与方向无关。

   •  工作平面（放置在工作平面上）。 此选项需要在视图中定义活动工作平面。 可以在工作平面上的任何位置放置构件。

4. 在绘图区域中，移动光标直到高亮显示所需的新主体（面或工作平面），且构件的预览图像位于所需的位置，然后单击以完成移动。
